Замена задней панели Samsung Galaxy Tab 7.0

Воспользуйтесь плоским концом металлической лопатки, чтобы отсоединить две пластиковые защёлки рядом с разъёмом док-станции от задней крышки.

Выкрутите два винта Tri-Wing длиной 4,1 мм, расположенных у ближайших краёв разъёма док-станции.

Для выполнения следующих шагов необходимо отсоединить несколько защёлок (обозначены красным) по периметру задней крышки. Защёлки хрупкие и легко ломаются; действуйте осторожно.

Примечание: у планшета Galaxy Tab, используемого нами для разборки, было уже повреждено переднее стекло. Однако процедура, описанная в данном руководстве, одинакова для планшетов с любым состоянием передней панели.

Вставьте пластиковую инструмент для вскрытия рядом с левым нижним краем задней крышки.

Пластиковым инструментом аккуратно создайте небольшой зазор между передней и задней панелями в левом нижнем углу.

Проведите пластиковым инструментом вдоль левого бокового края, чтобы увеличить зазор между передней и задней панелями.

Вставьте два медиатора в образовавшийся зазор.

Вставьте пластиковый инструмент вскрытия в разъём док-станции и подденьте им сборку передней панели с материнской платой.

Нажмите пластиковым инструментом вниз, чтобы создать зазор в нижнем левом углу сборки передней панели.

Вставьте медиатор в вновь образованный зазор в нижнем левом углу Galaxy Tab.

Осторожно действуйте при подходе к верхнему левому углу планшета Galaxy Tab. Обязательно внимательно следуйте следующему шагу.

Когда будете отделять переднюю панель от верхнего левого угла планшета Galaxy Tab, будьте осторожны, чтобы не повредить ленточный кабель микрофона (обозначен красным на первом изображении). Он очень тонкий и легко рвётся.

Вставьте пластиковый инструмент вскрытия в зазор рядом с левой стороной медиатора.

Убедитесь, что он помещён под внутреннюю раму, чтобы обеспечить наилучший рычаг при освобождении защёлок.

Одновременно поднимайте вверх и проводите пластиковым инструментом вдоль верхнего левого угла Galaxy Tab, чтобы освободить сборку передней панели от фиксирующих защёлок.

Слегка приподнимите левую сторону сборки передней панели, чтобы отделить её от посадочного места внутри задней панели.

Не поднимайте полностью сборку передней панели, так как она всё ещё фиксируется защёлками сверху, снизу и с правой стороны. Это может вызвать серьёзные повреждения.

Подденьте плоским краем инструмента вскрытия переднюю и заднюю панели рядом с разъёмом док-станции.

Пластиковым инструментом вскрытия подденьте нижний правый угол и выведите его из паза в задней панели.

Приподнимите и снимите сборку передней панели с задней панели.

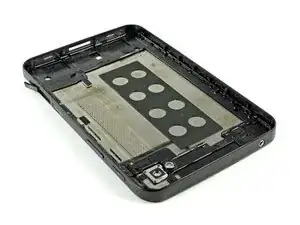

Остаётся задняя панель.
