Замена дисплея Motorola Xoom Wifi

Два винта длиной 6,6 мм фиксируют разъемы и заднюю панель. Удалите их с помощью отвертки Torx T5.

Надавите слегка рукой и сдвиньте заднюю панель до упора в этом положении.

По бокам находятся фиксаторы шлейфа, которые нужно нажать вниз, чтобы панель полностью сдвинулась. Используйте пластиковый инструмент для вскрытия, чтобы освободить фиксаторы шлейфа. Они расположены под задней крышкой вблизи боков.

Как только фиксаторы будут освобождены, задняя панель должна сойти.

Удалите последние два винта 4,2 мм из оставшейся задней части с помощью отвертки Torx T5.

После извлечения обоих винтов поднимите оставшуюся часть задней панели и отведите в сторону.

Отвинтите два контакта батареи с помощью отвертки T5 Torx.

Схватите красный и черный провода пальцами и аккуратно поднимите, чтобы отсоединить черный разъем от материнской платы.

Батарею удерживают двенадцать винтов. Удалите их с помощью отвертки Torx T6.

Батарея должна легко подняться и выйти.

Используйте пластиковый инструмент для вскрытия, чтобы выдавить динамик. Обязательно аккуратно снимите и провод.

При необходимости замените динамик.

Возьмите пластиковый инструмент для вскрытия и осторожно отожмите разъем контроллера сенсорного экрана.

Будьте осторожны с черной крышкой под разъемом.

Необходимо отсоединить два релейных провода.

Вытяните оба релейных провода из их разъемов.

Перед тем как вытащить провод, поднимите маленькую черную защёлку вверх.

С помощью пластикового инструмента подденьте металлическую защёлку, фиксирующую жгут проводов на материнской плате.

В материнской плате восемь винтов 3,5 мм. Используйте отвертку Torx T5, чтобы их выкрутить. Эти винты на материнской плате отмечены золотым цветом.

Два винта золотистого цвета с кронштейнами находятся в оранжевых кругах. Для их извлечения требуются винты 3,1 мм и отвертка Torx T5.

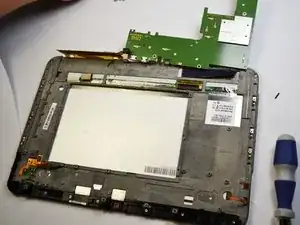

Материнская плата должна легко и полностью подняться.

Используйте отвертку T6, чтобы выкрутить 17 винтов длиной 4 мм. Они расположены по периметру планшета.

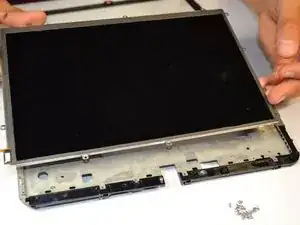

Выньте дисплей из корпуса экрана и задней панели.

Переверните дисплей лицевой стороной вверх. По краю дисплея расположены винты.

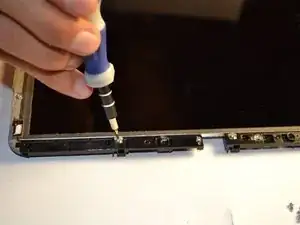

Отвертка Torx T5 позволит выкрутить 12 винтов длиной 4,1 мм.

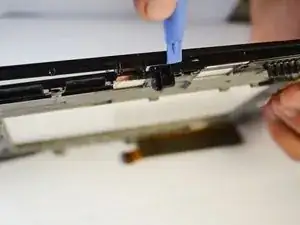

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно раскрыть корпус дисплея. Дисплей должен освободиться.
