Замена микрофона Motorola XOOM 2 Media Edition

Ваш микрофон не работает? Здесь находится руководство по замене микрофона. Вам нужно будет приобрести новый микрофон перед началом.

Шаг 1

Выключите устройство перед началом разборки.

Удалите шесть винтов Torx #3 длиной 2.7 мм.

На нижней стороне задней панели есть клей. Постепенно поднимайте панель, чтобы избежать ее повреждения.

Подденьте заднюю панель с помощью пластикового инструмента для открытия.

Используя пластиковый инструмент для открытия, осторожно проведите инструментом по задней крышке, чтобы снять ее.

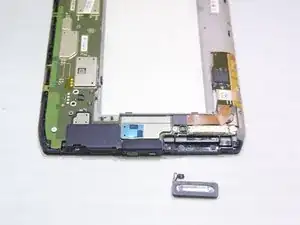

Постепенно подденьте черную крышку с помощью пластикового инструмента для открытия.

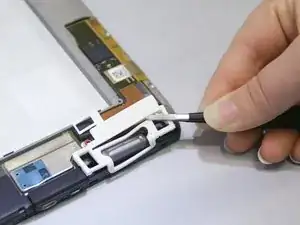

Осторожно поднимите резиновый корпус пинцетом со стороны микрофона.

Резиновый корпус микрофона удерживается клеем.

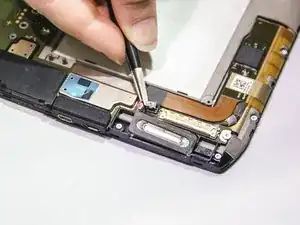

Используя пинцет, осторожно поднимите разъем с микрофона.

После удаления разъема используйте пинцет, чтобы достать микрофон из пластикового сокета.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
