Замена задней камеры Samsung Galaxy Tab 7.0 Sprint

Полностью выключите устройство.

Отключите и удалите любые кабели, подключённые к устройству (например, зарядные устройства или наушники).

Разместите устройство на ровной, устойчивой и чистой поверхности.

Снимите пластиковые заглушки внизу устройства с помощью металлической лопатки, как показано на фотографиях.

Убедитесь, что у вас есть место для хранения мелких деталей, чтобы они были легко доступны, но не потерялись.

С помощью отвёртки Tri-Point YO удалите два винта Tri-Wing длиной 4,1 мм.

Поместите удалённые винты в место, похожее на то, где вы положили заглушки, снятые на предыдущем шаге.

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями в правом нижнем углу.

Медленно надавите инструментом, чтобы образовалась небольшая щель между передней и задней панелями.

Держа инструмент неподвижно, проведите им вдоль нижней части устройства справа налево. Это увеличит зазор между передней и задней панелями.

При вдавливании инструмента в устройство применяйте давление к экрану медленно и равномерно. Слишком большая сила слишком быстро может треснуть экран.

Оставьте ранее вставленный инструмент зажатым в устройстве.

Вставьте другой пластиковый инструмент для вскрытия внизу левой стороны, как показано.

Повторяя процедуру предыдущего шага, проведите инструмент вдоль стороны и увеличьте зазор между передней и задней панелью. На этот раз проводите инструмент снизу вверх.

Повторите этот процесс для правой стороны устройства, начиная снизу правой стороны.

Некоторые из других вставленных инструментов могут выскочить. Просто снова вставьте их туда, где они были ранее, и продолжайте.

Держа нижнюю часть устройства, поднимите переднюю панель от задней панели.

Снимайте переднюю панель медленно, чтобы случайно ничего не повредить.

Положите переднюю панель на стол лицевой частью вниз, аккумулятором вверх.

Найдите маленький винт, крепящий аккумулятор к плате, и выкрутите его с помощью крестовой отвёртки Phillips #00.

Не забудьте сохранить винт для последующей сборки.

Поднимите нижнюю часть аккумулятора.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить разъём аккумулятора от платы. Тяните строго вверх.

Не прокалывайте аккумулятор отвёрткой или инструментом для вскрытия.

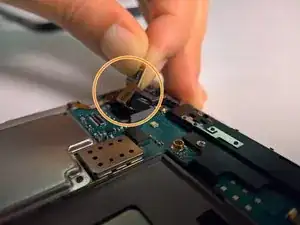

С помощью пластикового инструмента аккуратно отожмите оранжевый разъём, который держит камеру на плате.

Далее, потянув за разъём, извлеките камеру из её посадочного места.

Выполняйте этот шаг медленно и аккуратно, так как используемое оборудование хрупкое.
