Замена передней панели Samsung Galaxy Tab 7.0

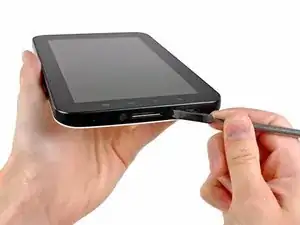

Используйте плоский конец металлической лопатки, чтобы отжать две пластиковые защёлки рядом с разъёмом док-станции от задней крышки.

Удалите два винта Tri-Wing 4,1 мм возле прилегающих краёв разъёма док-станции.

На следующих шагах вам потребуется отщёлкнуть несколько защёлок (выделены красным) по периметру задней крышки. Защёлки хрупкие и легко ломаются; действуйте осторожно.

Отказ от ответственности: у поступившего нам планшета переднее стекло уже было разбито. Тем не менее процедура, описанная в этом руководстве, идентична для как целых, так и разбитых передних панелей.

Вставьте пластиковый инструмент для открытия рядом с нижним левым краем задней крышки.

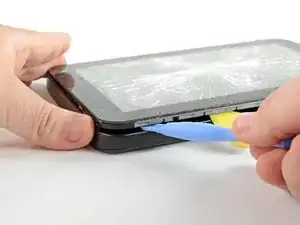

С помощью пластикового инструмента аккуратно создайте маленькую щель между передней панелью и задней панелью возле нижнего левого края.

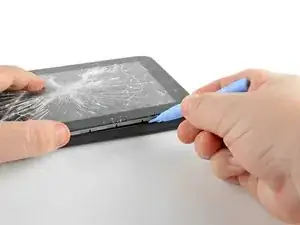

Проведите пластиковым инструментом вдоль левой стороны периметра, чтобы увеличить щель между передней панелью и задней панелью.

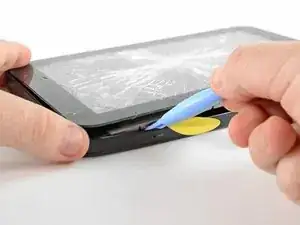

Вставьте два медиатора (guitar picks) в образованную щель, созданную пластиковым инструментом для открытия.

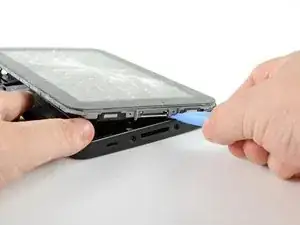

Вставьте пластиковый инструмент для открытия в разъём док-станции и подомните им переднюю панель/сборку платы.

Наклоните пластиковый инструмент вниз, чтобы создать щель возле нижнего левого угла сборки передней панели.

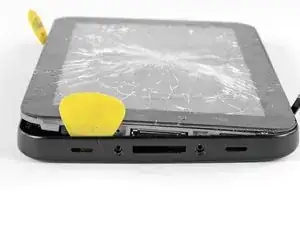

Вставьте медиатор в вновь образованную щель возле нижнего левого края Galaxy Tab.

Будьте осторожны при подходе к верхнему левому углу Galaxy Tab. Обязательно внимательно следуйте следующему шагу.

При отделении передней панели от верхнего левого угла Galaxy Tab будьте аккуратны, чтобы не порвать микрофонный шлейф (выделен красным на первой фотографии). Он чрезвычайно тонкий и легко рвётся.

Вставьте пластиковый инструмент для открытия в щель рядом с левой стороной медиатора.

Убедитесь, что зацепили им внутреннюю рамку, чтобы получить наибольший рычаг при освобождении защёлок.

Одновременно поднимайте вверх и проводите пластиковым инструментом вдоль верхнего левого угла Galaxy Tab, чтобы освободить сборку передней панели от удерживающих защёлок.

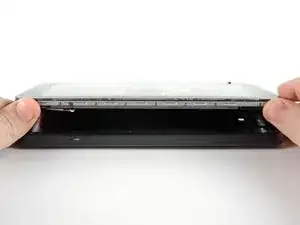

Немного приподнимите левую сторону сборки передней панели, чтобы отделить её от посадочного места в задней панели.

Не поднимайте сборку передней панели полностью, так как она всё ещё удерживается защёлками по верхней, нижней и правой сторонам. Полное поднятие может привести к серьёзному повреждению.

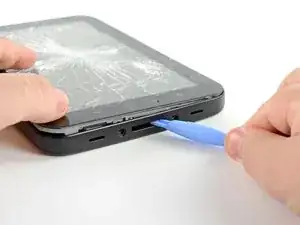

Заведите плоскую кромку инструмента для открытия между передней и задней панелями рядом с разъёмом док-станции.

Используйте пластиковый инструмент для открытия, чтобы поддеть нижний правый угол и вынуть его из посадочного места в задней панели.

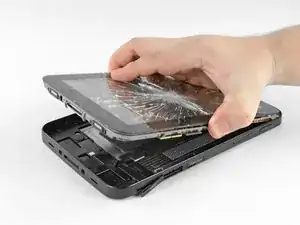

Поднимите и снимите сборку передней панели с задней панели.
