Замена узла дисплея Motorola Xoom Wifi

Два винта 6,6 мм фиксируют порты и заднюю панель. Отверните их отверткой Torx T5.

Надавите лёгким усилием рукой и сдвиньте заднюю крышку, пока она не остановится в этом положении.

По обеим сторонам есть защёлки гибкого кабеля, которые нужно нажать вниз, чтобы крышка полностью сдвинулась. Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки. Они расположены под задней крышкой возле боков.

Как только защёлки освободятся, задняя крышка должна сдвинуться и сниматься.

Снимите последние два винта 4,2 мм с оставшейся задней панели отверткой Torx T5.

После удаления обоих винтов поднимите оставшуюся часть задней крышки и отложите в сторону.

Открутите два клеммных соединения батареи отверткой Torx T5.

Возьмите красный и чёрный провода пальцами и аккуратно поднимите, чтобы отсоединить разъём чёрного провода от материнской платы.

Батарею удерживают двенадцать винтов. Удалите их отверткой Torx T6.

Батарея должна легко подняться и извлечься.

Используйте пластиковый инструмент для вскрытия, чтобы выдавить динамик. Аккуратно отсоедините также провод.

При необходимости замените динамик.

Используйте лопатку или тонкий инструмент, чтобы поднять чёрный фиксатор в вертикальное положение.

Лопатку требуется для снятия пластикового ободка вокруг камеры.

При извлечении камеры обязательно тяните и оранжевый гибкий кабель.

Возьмите пластиковый инструмент для вскрытия и аккуратно подденьте разъём контроллера сенсорного экрана.

Будьте осторожны с чёрной крышкой под разъёмом.

Два релейных провода необходимо отключить.

Выньте оба релейных провода из их разъёмов.

Перед вытягиванием провода обязательно поднимите маленький чёрный фиксатор.

С помощью пластикового лома поднимите металлическую планку, зажимающую жгут проводов к материнской плате.

В материнской плате есть восемь винтов 3,5 мм. Отверткой Torx T5 выкрутите эти винты. Эти винты выделены золотым цветом на плате.

Два винта золотого цвета с кронштейнами находятся в оранжевых кругах. Для их отворачивания требуется отвертка Torx T5 — это винты 3,1 мм.

Материнская плата должна легко и полностью подняться и извлечься.

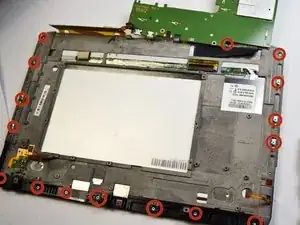

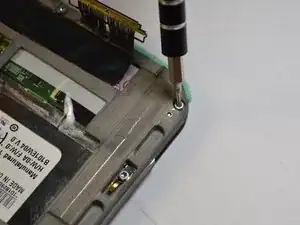

Отверткой Torx T6 открутите 17 винтов 4 мм по краю рамки экрана.

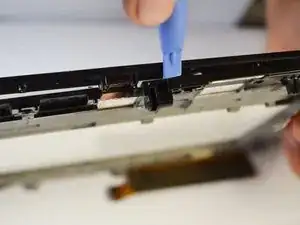

Возьмите небольшой пластиковый инструмент для вскрытия и отделите фронтальное стекло от рамки экрана.

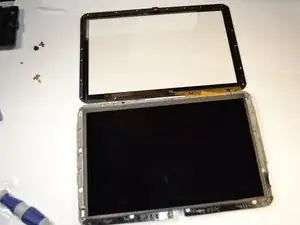

Разверните стекло и рамку и положите их вровень на стол.

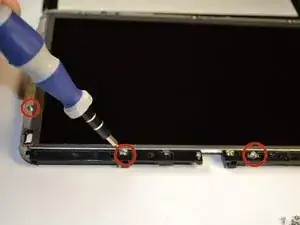

Отверткой Torx T5 открутите 12 винтов 4,1 мм по краю экрана.

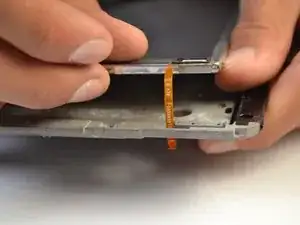

Выньте гибкий провод из паза в рамке, чтобы снять экран с рамки.
