Замена порта для наушников Motorola Xoom Wifi
Поскольку данное руководство относится к внутреннему компоненту Xoom Wifi, необходимо выполнить предыдущие шаги для снятия внешних частей.
Шаг 1
Существует два винта размером 6.6 мм, которые удерживают порты на месте, а также заднюю панель. Удалите их с помощью отвертки Т5.
Шаг 2
Приложите легкое давление рукой и сдвиньте заднюю панель до остановки в этом положении.
С обеих сторон находятся гибкие зажимы, которые необходимо надавить вниз, чтобы панель полностью снялась. Используйте пластиковый инструмент для открытия, чтобы освободить гибкие зажимы. Они расположены под задней накладкой около боков.
Как только зажимы освобождены, задняя панель должна легко слезть.
Шаг 3
Удалите последние два винта размером 4.2 мм из оставшейся части задней панели с помощью отвертки Т5.
После удаления обоих винтов поднимите оставшуюся заднюю часть в сторонку.
Шаг 4

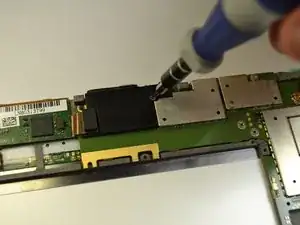

Удалите один винт с битой Т-5.

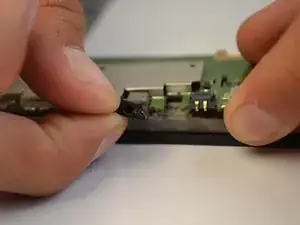

Снимите черный корпус с портов.

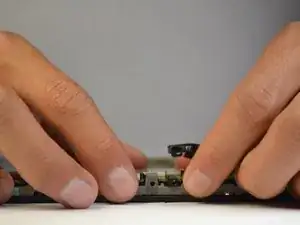

Удалите порт для наушников с материнской платы.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
