Замена материнской платы Motorola Xoom Wifi

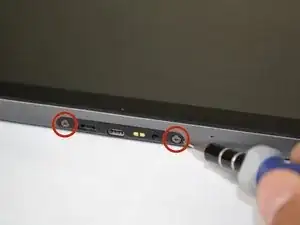

Существует два винта 6.6 мм, которые удерживают порты на месте, а также заднюю панель. Удалите их с помощью отвертки Torx T5.

Приложите легкое давление рукой и сдвиньте заднюю панель, пока она не остановится в этом положении.

На обеих сторонах находятся гибкие зажимы, которые необходимо надавить вниз, чтобы панель полностью сдвинулась. Используйте пластиковый инструмент для открытия, чтобы освободить гибкие зажимы. Они расположены под задней крышкой ближе к бокам.

Как только зажимы будут освобождены, задняя панель должна сдвинуться.

Уберите последние два винта 4.2 мм с оставшейся задней части с помощью отвертки Torx T5.

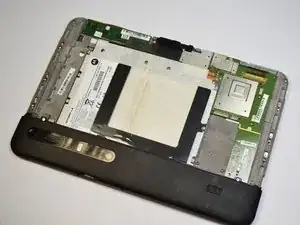

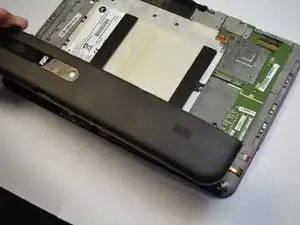

Как только оба винта будут удалены, поднимите оставшуюся заднюю часть.

Удалите два контакта аккумулятора с помощью отвертки Torx T5.

Схватите красные и черные провода пальцами и осторожно поднимите, чтобы отсоединить черный разъем от материнской платы.

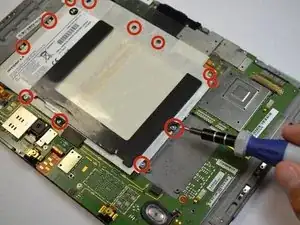

Все, что удерживает аккумулятор на месте, это двенадцать винтов. Удалите их с помощью отвертки Torx T6.

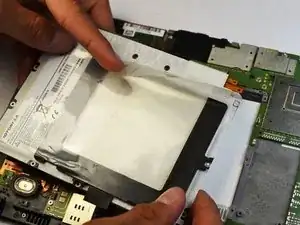

Аккумулятор должен легко выниматься.

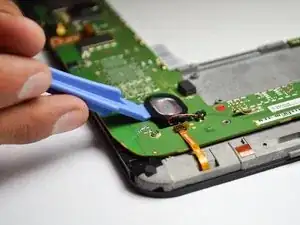

Используйте пластиковый инструмент для открытия, чтобы вытащить динамик. Убедитесь, что Вы также аккуратно отвели провод.

Замените динамик, если это необходимо.

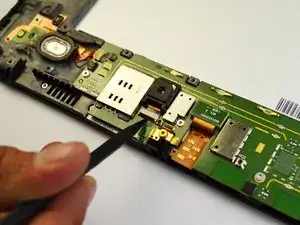

Используйте лопатку или тонкий инструмент, чтобы поднять черную вкладку в вертикальное положение.

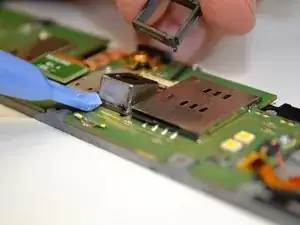

Лопатка необходима для удаления пластиковой рамки вокруг камеры.

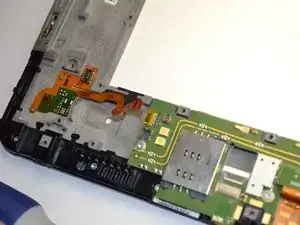

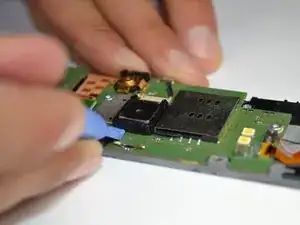

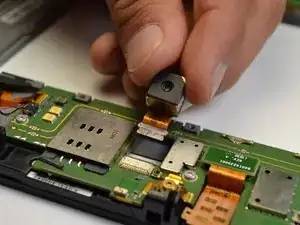

При поднятии камеры убедитесь, что Вы также тянете оранжевый шлейф.

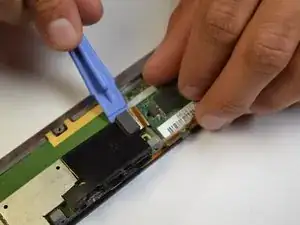

Возьмите пластиковый инструмент и осторожно подденьте соединение контроллера сенсорного экрана.

Будьте осторожны с черной крышкой под соединением.

Необходимо отсоединить два проводка реле.

Вытащите оба проводка реле из их портов подключения.

Перед тем как вытащить провод, убедитесь, что подняли маленькую черную вкладку.

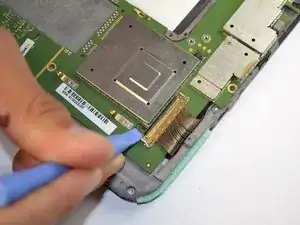

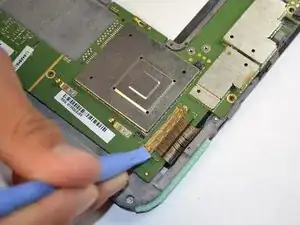

Используя пластиковый инструмент, поднимите металлическую планку, удерживающую жгут проводов на материнской плате.

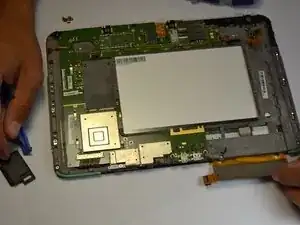

Существует восемь винтов 3.5 мм, которые удерживают материнскую плату. Используйте отвертку Torx T5, чтобы открутить винты. Эти винты обведены золотым цветом на материнской плате.

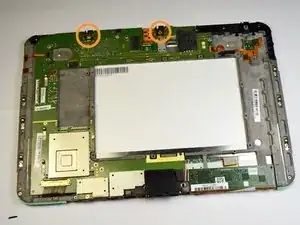

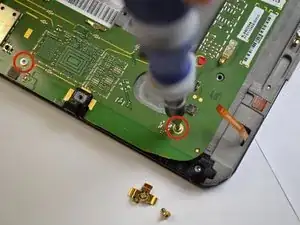

Два винта золотого цвета с кронштейнами находятся в оранжевых кругах. Для их удаления требуется отвертка Torx T5 для винтов 3.1 мм.

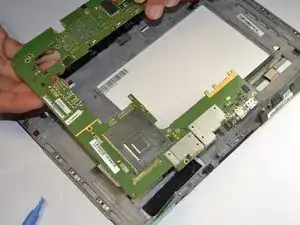

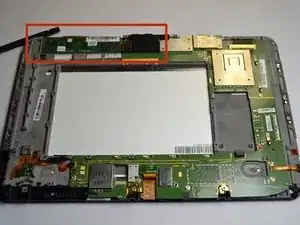

Материнская плата должна легко и полностью выниматься.
