Замена кнопок громкости Samsung Galaxy Tab 7.0

Используйте плоский конец металлической лопатки, чтобы отжать две пластиковые защёлки рядом с разъёмом док-станции от задней крышки.

Удалите два винта Tri-Wing длиной 4,1 мм рядом с прилегающими краями разъёма док-станции.

На следующих этапах вам потребуется отщёлкнуть несколько зажимов (выделены красным) по периметру задней крышки. Зажимы хрупкие; действуйте осторожно.

Отказ от ответственности: у приобретённого нами Galaxy Tab переднее стекло уже было разбито. Тем не менее процедура, описанная в этом руководстве, идентична для целых и разбитых передних панелей.

Вставьте пластиковый монтажный инструмент возле нижнего левого края задней крышки.

С помощью пластикового монтажного инструмента аккуратно создайте небольшой зазор между передней панелью и задней панелью возле нижнего левого края.

Пройдите пластиковым монтажным инструментом вдоль левой стороны периметра, чтобы увеличить зазор между передней и задней панелями.

Вставьте два медиатора (guitar picks) в небольшой зазор, созданный пластиковым монтажным инструментом.

Вставьте пластиковый монтажный инструмент в разъём док-станции и подведите его под переднюю панель/сборку материнской платы.

Нажмите пластиковым монтажным инструментом вниз, чтобы создать зазор возле нижнего левого угла сборки передней панели.

Вставьте медиатор в вновь созданный зазор возле нижнего левого края Galaxy Tab.

Будьте внимательны при подходе к верхнему левому углу Galaxy Tab. Обязательно внимательно следуйте следующему шагу.

При отделении передней панели от верхнего левого угла Galaxy Tab следите, чтобы не порвать ленточный кабель микрофона (выделен красным на первой фотографии). Он крайне тонкий и легко рвётся.

Вставьте пластиковый монтажный инструмент в зазор рядом с левой стороной медиатора.

Убедитесь, что поддёте его под внутренний каркас, чтобы получить наилучшее плечо рычага при освобождении зажимов.

Одновременно поднимайте вверх и проводите пластиковым монтажным инструментом вдоль верхнего левого угла Galaxy Tab, чтобы освободить сборку передней панели из удерживающих зажимов.

Небольшо приподнимите левую сторону сборки передней панели, чтобы отделить её от посадочного места в задней панели.

Не поднимайте полностью сборку передней панели, так как она всё ещё удерживается зажимами по верхней, нижней и правой сторонам. Полное поднятие может привести к серьёзным повреждениям.

Подденьте плоским краем монтажного инструмента между передней и задней панелями возле разъёма док-станции.

Используйте пластиковый монтажный инструмент, чтобы отжать нижний правый угол из его посадочного места в задней панели.

Поднимите и снимите сборку передней панели с задней панели.

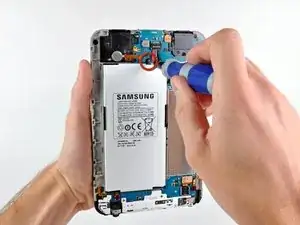

Удалите один винт с крестообразным шлицем, крепящий аккумулятор к материнской плате.

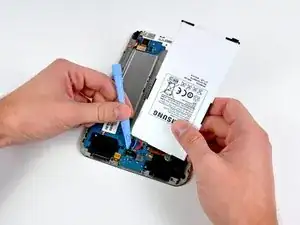

Используйте край пластикового монтажного инструмента, чтобы поддеть разъём аккумулятора и поднять его вертикально с гнезда на материнской плате.

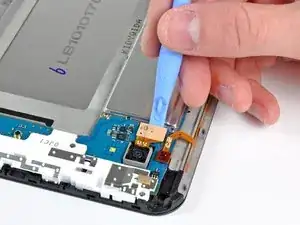

Используйте край пластикового монтажного инструмента, чтобы поддеть разъём задней камеры и поднять его с гнезда на материнской плате.

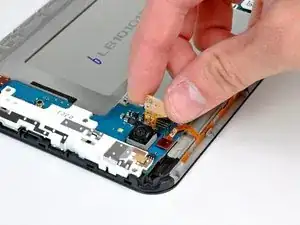

Поднимите и снимите заднюю камеру с Galaxy Tab.

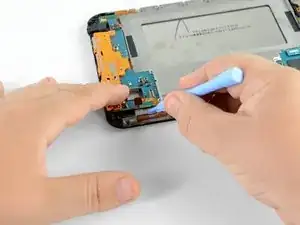

Используйте край пластикового монтажного инструмента, чтобы поддеть разъём кнопок громкости и поднять его вертикально с гнезда на материнской плате.

Вставьте край пластикового монтажного инструмента между внутренним каркасом и пазом для кнопок громкости.

Аккуратно проведите пластиковым монтажным инструментом влево, чтобы выдвинуть узел кнопок громкости из внутреннего каркаса.

Снимите узел кнопок громкости с Galaxy Tab.
