Замена аудиопорта Samsung Galaxy Tab 7.0 Sprint

Полностью выключите устройство.

Отключите и снимите любые подключённые к устройству кабели (например, зарядные устройства или наушники).

Поместите устройство на ровную, устойчивую и чистую поверхность.

Снимите пластиковые заглушки внизу устройства с помощью металлической лопатки, как показано на фотографиях.

Убедитесь, что у вас есть место для хранения мелких деталей, где их будет легко найти, но сложно потерять.

С помощью отвертки Tri-Point YO выкрутите два винта Tri-Wing длиной 4,1 мм.

Поместите снятые винты туда же, где вы положили заглушки, снятые на предыдущем шаге.

Затолкните пластиковый инструмент для вскрытия между передней и задней панелями в правом нижнем углу.

Медленно опустите инструмент, чтобы образовалась небольшая щель между передней и задней панелями.

Удерживая инструмент, проведите им по нижней части устройства справа налево. Это увеличит щель между передней и задней панелями.

При вдавливании инструмента в устройство прикладывайте усилие к экрану и корпусу медленно и равномерно. Слишком сильное и резкое давление может треснуть экран.

Оставьте ранее вставленный инструмент зафиксированным в устройстве.

Вставьте другой пластиковый инструмент для вскрытия в нижнюю часть левой стороны, как показано.

Повторяя процедуру предыдущего шага, проведите инструмент вдоль боковой стороны и расширьте щель между передней и задней панелями. На этот раз ведите инструмент снизу вверх.

Повторите процесс для правой стороны устройства, начиная снизу правой стороны.

Некоторые из инструментов, которые вы вставили, могут выпасть. Просто введите их обратно на прежнее место и продолжайте работу.

Держа нижнюю часть устройства, приподнимите переднюю панель от задней панели.

Снимайте переднюю панель медленно, чтобы не повредить компоненты.

Положите переднюю панель на стол батареей вверх.

Найдите маленький винт, который крепит батарею к плате, и отвинтите его отверткой Phillips #00.

Не забывайте про винт при последующей сборке устройства.

Поднимите нижнюю часть батареи.

С помощью пластикового инструмента для вскрытия отсоедините разъём батареи от платы. Тяните строго вверх.

Не протыкайте батарею отверткой или острым инструментом.

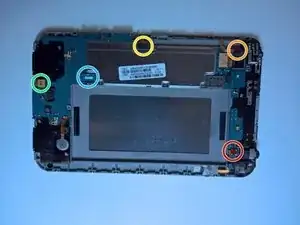

С помощью пластикового инструмента отсоедините следующие 5 разъёмов:

Кабель разъёма наушников/микрофона

Кабель управления громкостью

Кабель сенсорного экрана

Кабель светодиода кнопок управления

Кабель передачи данных дисплея

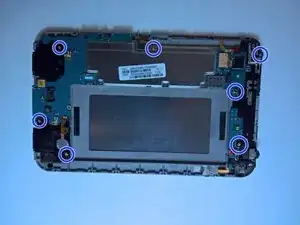

Отвинтите семь винтов, удерживающих плату, с помощью отвертки Phillips #00.

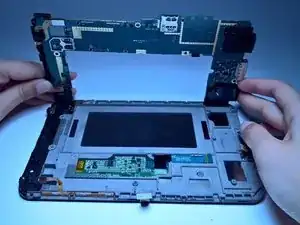

Осторожно поднимите плату и отделите её от задней панели.

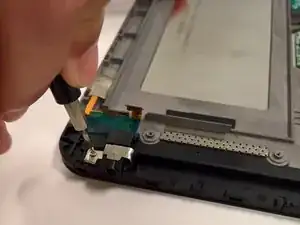

С помощью отвертки Phillips #00 открутите панель, которая фиксирует аудиопорт на задней панели.

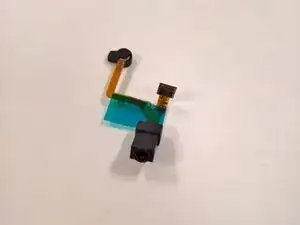

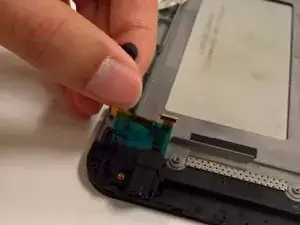

После отрыва аудиопорта от клея, извлеките его из устройства.
