Замена батареи Azpen A701
Батарея в A701 расположена рядом с материнской платой (синий L-образный элемент) и имеет припаянные провода. Перед продолжением убедитесь, что у вас есть все необходимые инструменты и средства индивидуальной защиты.
Руководство по пайке можно найти здесь.
Шаг 1
Удалите два винта длиной 2 см на дне, используя отвертку с головкой PH0.
Шаг 2
Подденьте заднюю панель с помощью пластиковой лопатки.
Удалите заднюю панель с устройства.
Заднюю панель может быть трудно снять, используйте осторожные усилия.
Шаг 3
Отсоедините динамик (который подключен черным и красным проводами) от задней панели с помощью пластиковой лопатки.
Шаг 4
Осторожно подденьте батарею с устройства с помощью пластиковой лопатки.
Существует большое количество клея, удерживающего батарею на устройстве.
Не прокалывайте батарею пластиковой лопаткой.
Шаг 5

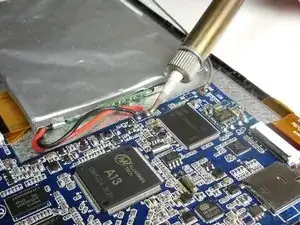

Удалите красные и черные провода, ведущие от батареи к материнской плате, нагревая паяльник и аккуратно удаляя провода.
Для получения дополнительной информации по пайке, пожалуйста, обратитесь к руководству iFixit здесь.
Шаг 6

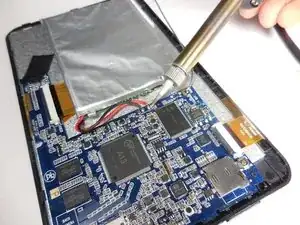

Установите новую батарею, припаивая красные и черные провода к материнской плате.
Убедитесь, что провода припаиваются в правильной конфигурации (как на изображении).
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
