Замена экрана Azpen A701

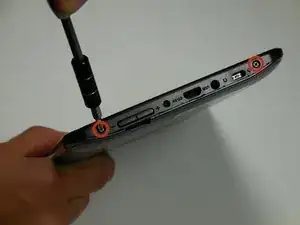

Удалите два винта длиной 2 см в нижней части с помощью отвертки PH0 с крестообразным шлицем.

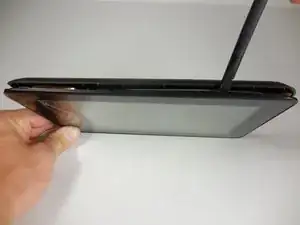

Подденьте заднюю крышку пластиковой лопаткой.

Снимите заднюю крышку с устройства.

Заднюю панель может быть трудно снять, применяйте аккуратную силу.

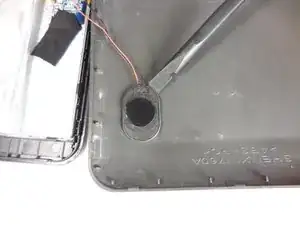

Отсоедините динамик (припаянный чёрным и красным проводами) от задней крышки с помощью пластиковой лопатки.

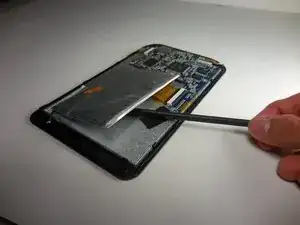

Аккуратно подденьте батарею пластиковой лопаткой и снимите её с устройства.

Батарея крепится к корпусу большим количеством клея.

Не прокалывайте батарею пластиковой лопаткой.

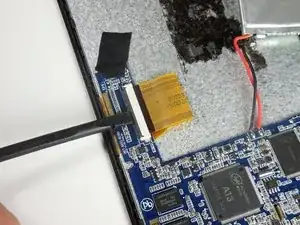

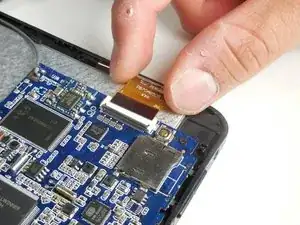

Отсоедините два крупнейших (из трёх) ZIF-коннектора, подняв защёлку пластиковой лопаткой и аккуратно извлекая кабели.

Отклейте чёрную ленту от угла материнской платы (отмечено синим цветом корпуса).

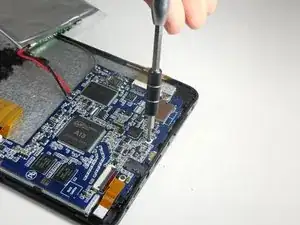

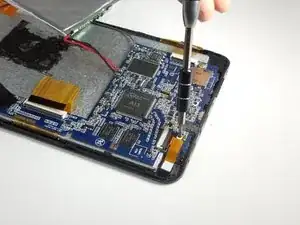

Снимите три винта, соединяющие материнскую плату с передней панелью, с помощью отвертки PH000 с крестообразным шлицем.

При снятии материнской платы будьте осторожны с серым проводом, соединяющим плату с остальной частью устройства.

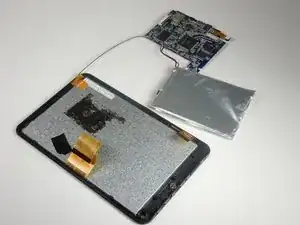

Снимите материнскую плату и батарею и отложите в сторону.

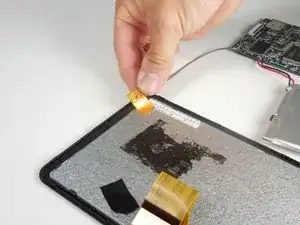

Снимите маленькую оранжевую ленту с серым проводом с верхнего угла устройства. Это антенна.

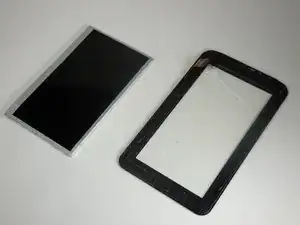

Используйте пластиковой лопаткой вдоль серебристой кромки внутри устройства, чтобы отжать экран.

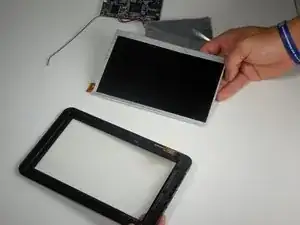

Металлический блок экрана состоит из двух частей. При снятии экрана убедитесь, что вы поддевали обе части одновременно.

Установите заменённый экран и выполните шаги в обратном порядке для сборки устройства.
