Замена разъема зарядного устройства Azpen A701
Разъем зарядного устройства расположен на материнской плате (синяя деталь в форме буквы L) внизу устройства. Для замены разъема потребуется набор для пайки. Убедитесь, что у вас есть все необходимые инструменты и средства защиты перед началом работы.
Руководство по пайке можно найти на сайте iFixit здесь.
Шаг 1
Удалите два винта по 2 см внизу, используя отвертку с крестовой насадкой PH0.
Шаг 2
Подденьте заднюю крышку с помощью пластикового медиатора.
Снимите заднюю крышку с устройства.
Заднюю панель может быть трудно снять, используйте аккуратные усилия.
Шаг 3
Отключите динамик (который соединен черными и красными проводами) от задней части с помощью пластикового медиатора.
Шаг 4
Аккуратно подденьте батарею с устройства с помощью пластикового медиатора.
Батарея сильно приклеена к устройству.
Не прокалывайте батарею пластиковым медиатором.
Шаг 5
Разъем зарядного устройства расположен на обратной стороне материнской платы (как показано на рисунке).
Шаг 6

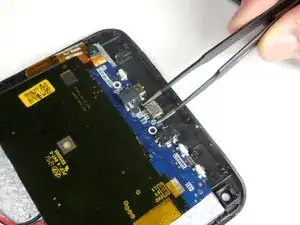

Удалите разъем зарядного устройства с помощью пинцета, аккуратно потянув за него.
Шаг 7

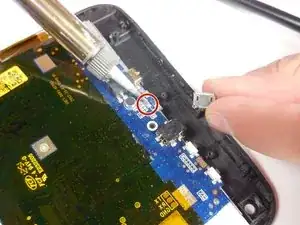

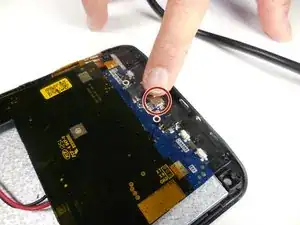

Припаяйте и установите новый разъем зарядного устройства.
Заключение
Чтобы собрать устройство, защелкните заднюю крышку обратно на переднюю и вкрутите оба винта по 2 см внизу.
Перевод руководства с ifixit.com
