Замена материнской платы Azpen A701
Для замены материнской платы необходимо открутить только несколько винтов и отсоединить провода. Всегда будьте осторожны при работе с устройством, никогда не заменяйте компоненты внутри устройства при включённом питании и не прикасайтесь к деталям без заземления.
Шаг 1
Удалите два винта длиной 2 см внизу с помощью отвёртки PH0 с крестообразным шлицем.
Шаг 2
Подденьте заднюю панель пластиковой лопаткой.
Снимите заднюю панель с устройства.
Заднюю панель может быть сложно отодрать, используйте аккуратное усилие.
Шаг 3
Отсоедините динамик (подключённый чёрным и красным проводами) от задней панели с помощью пластиковой лопатки.
Шаг 4
Аккуратно подденьте аккумулятор пластиковой лопаткой и отделите его от корпуса.
Аккумулятор приклеен к корпусу большим количеством клея.
Не прокалывайте аккумулятор пластиковой лопаткой.
Шаг 5

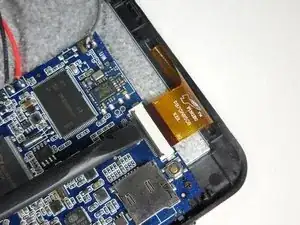

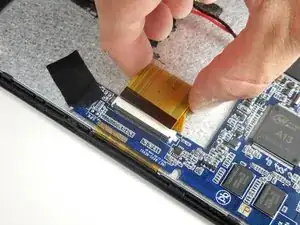

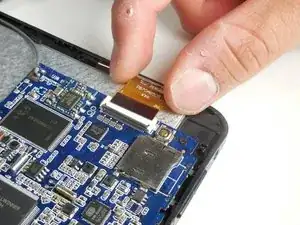

Снимите все три ZIF-кабеля, подключённые к материнской плате (голубая, скошенная деталь), подняв серую защёлку пальцем или пластиковой лопаткой и аккуратно вынув кабель.
Шаг 6

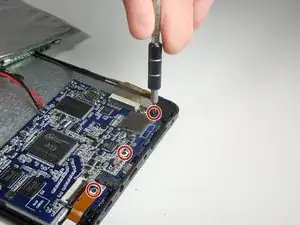

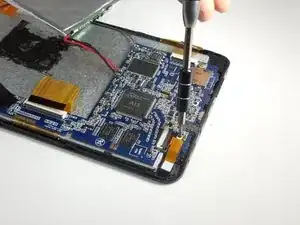

Удалите три винта длиной 2 см внизу с помощью отвёртки Phillips PH00.
Шаг 7

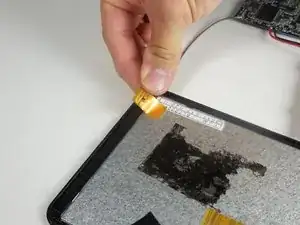

Осторожно отклейте оранжевую наклейку с серым проводом, прикреплённую к верхнему углу устройства. Это антенна.
Шаг 8

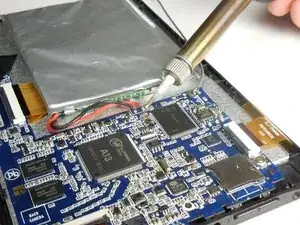

Удалите припой, соединяющий аккумулятор с материнской платой, используя паяльный набор.
Отложите аккумулятор в сторону.
Больше информации о пайке смотрите в руководстве iFixit: Руководство по пайке.
Шаг 9
Удалите припой, соединяющий провода динамика с материнской платой.
Отложите динамик в сторону.
Шаг 10

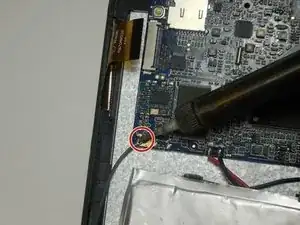

Удалите припой, соединяющий серый провод антенны с материнской платой.
Отложите антенну в сторону.
Шаг 11

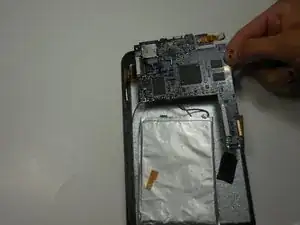

Аккуратно извлеките материнскую плату из устройства.
Шаг 12
Вставьте новую материнскую плату.
Замените все три винта длиной 2 см внизу материнской платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
