Замена кабеля управления кнопками iPad 9

Обязательно выключите iPad перед началом ремонта.

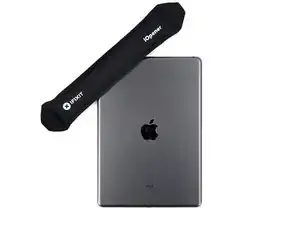

Разогрейте iOpener и приложите его к левой кромке iPad на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Датчики освещённости

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоять назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы устройство лежало ровно между присосками.

Расположите присоски примерно по середине левой кромки — одну сверху и одну снизу.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и крепко надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы повысить сцепление.

Потяните синюю рукоять вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

Если экран недостаточно нагревается, можно использовать фен, проведя им вдоль левой кромки iPad.

Для полной инструкции по использованию фена ознакомьтесь с этим руководством.

Вставьте медиатор для открытия под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла и поверните рукоять по часовой стрелке ещё на полоборота.

Не поворачивайте больше чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить свою работу.

Пропустите следующий шаг.

Этот шаг показывает, как открыть iPad с помощью присоски‑ручки.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Когда экран станет тёплым на ощупь, приложите присоску‑ручку к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски‑ручки, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Подвиньте медиатор в направлении нижнего‑леваго угла iPad, чтобы отделить клей.

Оставьте медиатор в нижнем‑левом углу, чтобы клей не сомкнулся вновь.

Не беспокойтесь, если медиатор виден сквозь дигитайзер — просто вытащите его. ЖК‑экран не должен пострадать, но есть риск оставить трудноудалимый клей.

Если медиатор застрял в клее, «прокатите» медиатор вдоль боковой грани iPad, чтобы продолжить разделение клея.

Подвигайте первый медиатор в направлении верхнего‑левого угла iPad, чтобы отделить клей.

Оставьте медиатор в верхнем‑левом углу, чтобы клей не сомкнулся вновь.

Разогрейте iOpener и приложите его к верхней кромке iPad на две минуты.

Поверните медиатор вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите медиатором вдоль верхнего края iPad, остановившись чуть раньше, чем дойдёте до фронтальной камеры.

Не проводите медиатор по фронтальной камере — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытяните медиатор до тех пор, пока между дигитайзером и рамой не останется только кончик.

Проведите медиатором над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор справа от фронтальной камеры перед продолжением.

Вставьте медиатор обратно и проведите им к верхнему правому углу iPad, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы предотвратить повторное склеивание.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Поверните медиатор вокруг верхнего правого угла iPad, чтобы отделить клей.

Вставьте новый медиатор и проведите им к середине правого края iPad.

Шлейфы дисплея находятся примерно на расстоянии половины от нижней части iPad. Остановитесь, когда достигнете 3 дюймов от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю iPad на две минуты.

Проведите медиатором снизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

На третьем изображении показана нижняя левая антенна под дигитайзером.

Оставьте медиатор в углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем крае iPad.

Проведите медиатором над антенной, остановившись незадолго до кнопки «Домой».

Проводите медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно пройти этот участок снова, выньте медиатор и вставьте его заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в созданный зазор.

Проведите медиатор под кнопку «Домой» и в направлении нижнего правого угла, убедившись, что между дигитайзером и рамой находится только кончик медиатора.

Вставьте медиатор обратно и проведите им к кнопке «Домой», чтобы полностью отделить нижний клей.

Проводите медиатор только в направлении к кнопке «Домой», а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно пройти этот участок снова, выньте медиатор и вставьте его заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю iPad на две минуты.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и подогреть края заново.

Поверните два медиатора на левых углах iPad, чтобы слегка приподнять дигитайзер, тем самым отделяя оставшийся клей.

Если ощущается значительное сопротивление, снова нагрейте края и пройдитесь по ним медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

На оставшихся шагах постарайтесь не касаться задней стороны стекла или поверхности ЖК-дисплея пальцами — отпечатки трудно удалить.

Поддерживая дигитайзер, проведите медиатором между двумя шлейфами дигитайзера, чтобы отделить оставшийся клей.

Будьте осторожны, чтобы не повредить два шлейфа дигитайзера медиатором.

После разделения всего клея откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке протрите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — изопропиловым спиртом. Замените клей полосками нашего клея или предвырезанными карточками с клеем.

Будьте внимательны к кабелям дисплея при сборке iPad. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы отвинтить четыре винта длиной 4,2 мм, фиксирующие ЖК-экран в рамке.

Снимите любую ленту, закрывающую винты ЖК-экрана.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был извлечён, чтобы не повредить iPad.

Не пытайтесь полностью снять ЖК-экран на этом этапе — он всё ещё соединён несколькими кабелями со стороны кнопки «Домой».

Поднимайте ЖК-экран только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в его посадочном месте настолько, чтобы хватить его пальцами.

Переверните ЖК-экран iPad, как страницу в книге, поднимая у камеры и переворачивая через сторону с кнопкой «Домой» рамки.

Положите ЖК-экран на чистую, мягкую поверхность без ворса, лицевой стороной вниз, чтобы получить доступ к шлейфам дисплея.

Используйте крестовую отвертку, чтобы отвинтить винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

Эти фотографии показывают, как выглядит разъём аккумулятора под логической платой. Используйте их как ориентир при безопасном отключении аккумулятора.

Обратите внимание, что разъём аккумулятора имеет консольные пружины на плате, которые прижимают контакты аккумулятора. Поскольку и плата, и аккумулятор приклеены, вам потребуется вставить что-то тонкое и гибкое между контактами, чтобы отключить аккумулятор.

Тщательно следуйте инструкциям, если вы изолируете аккумулятор при помощи блокиратора аккумулятора. Контакты аккумулятора легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе аккумулятора обращён вверх.

Вставьте блокиратор аккумулятора под разъём аккумулятора на логической плате под углом 35 градусов.

Не засовывайте блокиратор аккумулятора под разъём с избыточной силой. Если трудно подвести блокиратор под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор аккумулятора или игральная карта должны скользить под платой без препятствий. После вставки они должны располагаться примерно под углом 15 градусов.

Оставьте блокиратор аккумулятора на месте во время работы.

Используйте крестовую отвертку, чтобы отвинтить три винта длиной 1,4 мм, фиксирующие скобу шлейфа дисплея.

Снимите скобу шлейфа дисплея.

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс-коннектор шлейфа ЖК-экрана.

Чтобы повторно подключать пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если коннектор несовмещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК-экран и положите его лицевой стороной вниз на чистую, мягкую поверхность без ворса.

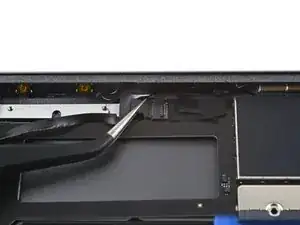

Используйте пинцет, чтобы снять ленту, закрывающую ZIF-разъём шлейфа кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF-разъёма шлейфа кнопки «Домой».

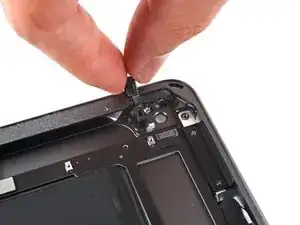

Используйте пинцет, чтобы вытащить ленточный шлейф кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отключить два пресс-коннектора шлейфов дигитайзера.

Чтобы не повредить iPad, поддёргивайте только сами коннекторы, а не сокет на логической плате.

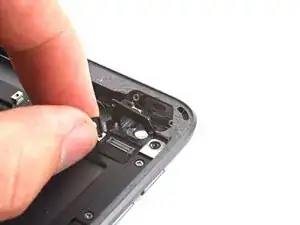

Используйте плоский конец лопатки, чтобы приподнять демпферный блок рядом с правым нижним углом iPad.

Будьте осторожны, чтобы не проколоть и не порвать ленточный кабель кнопки «Домой».

Снимите демпферный блок.

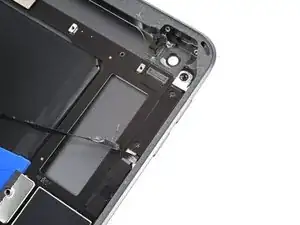

Ленточный кабель кнопки «Домой» зафиксирован слабым клеем.

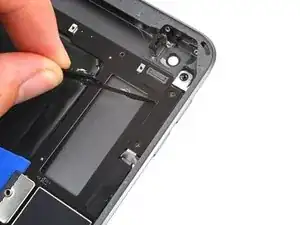

Используйте пинцет, чтобы отслоить ленточный кабель кнопки «Домой» от рамки.

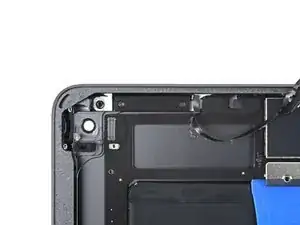

Снимите узел передней панели.

Используйте медиатор для вскрытия, чтобы отрезать оставшийся клей, который может всё ещё соединять узел передней панели с рамкой.

Если при использовании нового дисплея возникают «призрачные» или «фантомные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой ленты, на выделенные участки задней стороны панели. Заменяемые сенсорные стекла iFixit уже имеют необходимую изоляцию и обычно не требуют добавления дополнительной ленты.

Без надлежащей изоляции эти области сенсора могут замыкать на другие компоненты, вызывая неисправности сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок-пылезащитников, встречающихся на многих iPad.

При обратной сборке, перед установкой дисплея удалите оставшийся клей с iPad и очистите клеевые поверхности высококонцентрированным изопропиловым спиртом (90% и выше) и безворсовой тканью. Это подготовит iPad к новой адгезии и обеспечит надёжное склеивание.

Проверьте функции iPad и установите заранее вырезанные клеевые полоски на заднюю сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно герметизировать устройство.

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие верхнюю пластину компонентов.

Используйте пинцет или пальцы, чтобы снять верхнюю пластину компонентов с рамки.

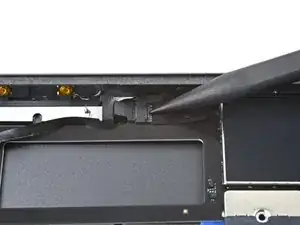

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор задней камеры.

Разогрейте iOpener и приложите его к задней камере на тридцать секунд.

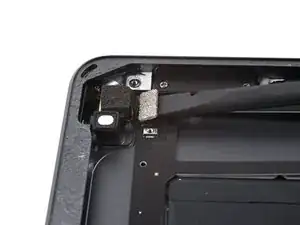

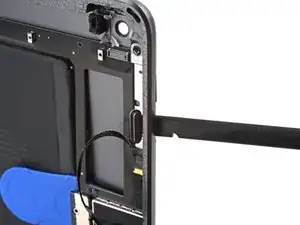

Используйте лопатку, чтобы поддеть заднюю камеру и вынуть её из рамки.

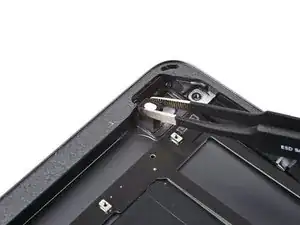

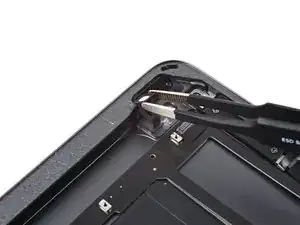

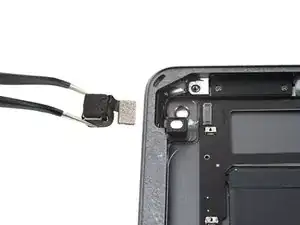

Используйте пинцет или пальцы, чтобы снять заднюю камеру.

Правый датчик окружающего освещения слабо приклеен к рамке.

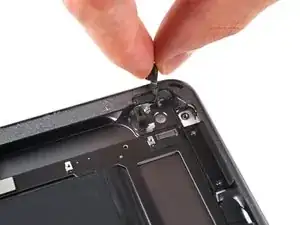

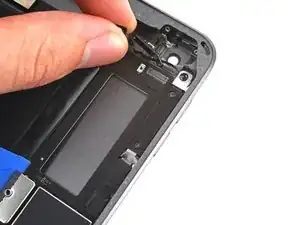

Используйте пинцет или пальцы, чтобы снять датчик.

Оттяните правый датчик окружающего освещения в сторону правого края устройства, чтобы получить доступ к винту за ним.

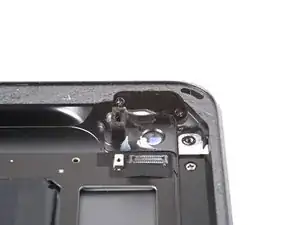

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,3 мм, фиксирующие кронштейн кнопки блокировки.

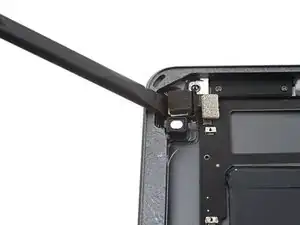

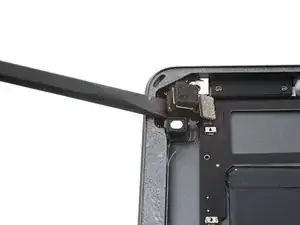

Используйте пальцы, чтобы вытащить кронштейн кнопки питания из его посадочного места.

Кабель управления кнопками слабо приклеен к боковой части кронштейна кнопок громкости.

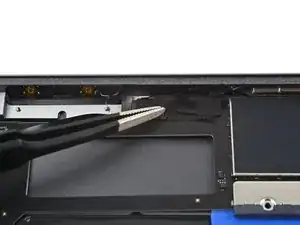

Осторожно отслоите кабель управления кнопками от кронштейна кнопок громкости.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,2 мм, фиксирующие кронштейн кнопок громкости к задней панели.

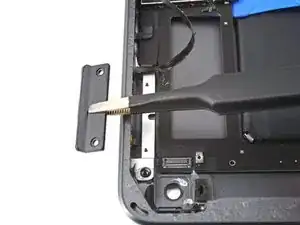

Используйте пинцет или пальцы, чтобы оттянуть кронштейн кнопок громкости от края устройства.

Снимите кронштейн кнопок громкости.

Снимите любую ленту, покрывающую ZIF-коннектор кабеля управления кнопками.

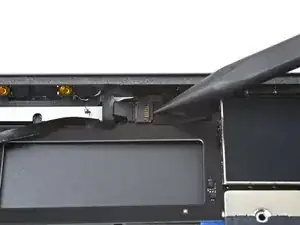

Используйте наконечник лопатки, инструмент для вскрытия или ноготь, чтобы поднять небольшой шарнирный фиксатор на ZIF-коннекторе кабеля управления кнопками.

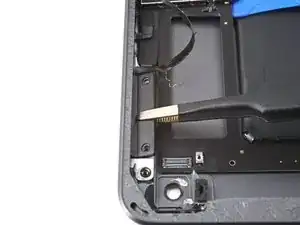

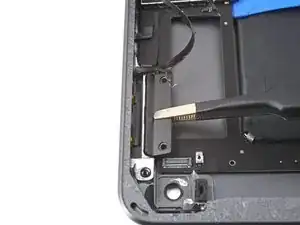

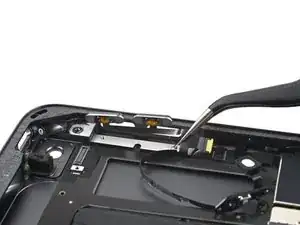

Используйте пинцет, чтобы аккуратно вытащить кабель управления кнопками прямо из ZIF-коннектора.

Используйте плоский конец лопатки, чтобы вытолкнуть кнопки громкости из их посадочных мест в задней панели.

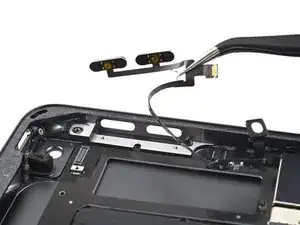

Снимите шлейф управления кнопкой.

После снятия шлейфа управления кнопкой кнопка блокировки станет подвижной.

При сборке не забудьте установить кнопку питания обратно в её паз.

Разогрейте iOpener и приложите его к шлейфу управления кнопкой на тридцать секунд.

Захватите верхнюю кнопку громкости пинцетом.

Вставьте медиатор между шлейфом управления громкостью и верхней кнопкой громкости.

Отклейте шлейф управления громкостью от верхней кнопки громкости.

Повторите ту же процедуру, чтобы отклеить шлейф управления громкостью от нижней кнопки громкости.

Захватите держатель кнопки питания пинцетом.

Вставьте лопатку-алебарду или медиатор между держателем кнопки питания и шлейфом управления кнопкой.

Отклейте шлейф управления кнопкой от штырей на держателе кнопки питания.

При сборке прикрепите кнопки громкости и держатель кнопки блокировки к шлейфу управления кнопкой с помощью клейкой ленты Tesa.

Остался только шлейф управления кнопкой.
