Замена контактов питания и громкости ASUS PadFone X Station
Шаг 1

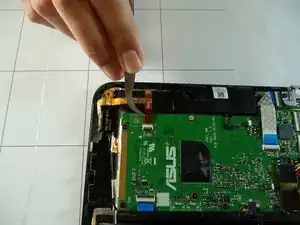

Используя пластиковые инструменты для открытия, вставьте их в край и приподнимите.
При необходимости используйте руки, чтобы помочь снять крышку с передней панели.
Шаг 2

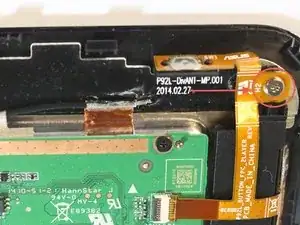

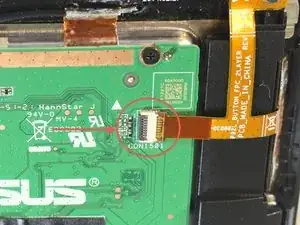

Найдите CON1501
CON1501 будет виден под контактами. Вы можете легко его увидеть, если посмотрите на оранжевую полосу пленки в верхнем правом углу задней панели док-станции Asus Padfone X.
Шаг 3

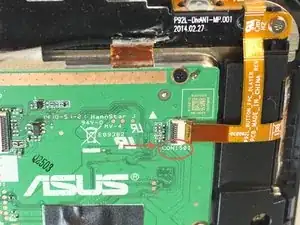

Снимите (1) винт «звезда»
Используя отвертку типа +PH00, открутите винт «звезда» в верхнем правом углу задней панели док-станции ASUS Padfone X.
Чтобы открутить винт, просто вставьте отвертку в винт, затем поворачивайте её против часовой стрелки, пока винт полностью не выйдет из док-станции.
Шаг 4

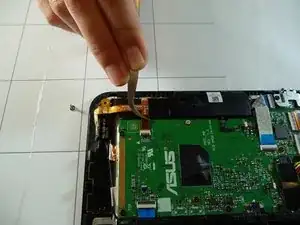

Отключите шлейф от CON1510
Чтобы отключить шлейф от CON1510, используйте пинцет и аккуратно поднимите соединение вверх и назад от устройства.
Шаг 5

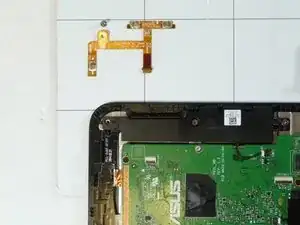

Теперь, когда контакты больше не прикреплены, вы можете использовать либо пинцет, либо пальцы, чтобы захватить и поднять контакты вертикально с устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
