Замена разъема Micro USB на планшете Nvidia Shield Tablet K1
Разъем Micro USB служит для зарядки планшета. Если он поврежден, разъем может болтаться или не удерживать кабель зарядного устройства.
Шаг 1

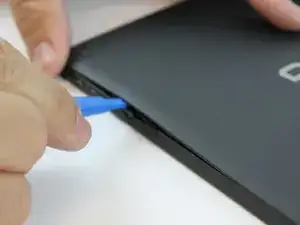

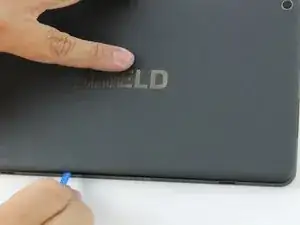

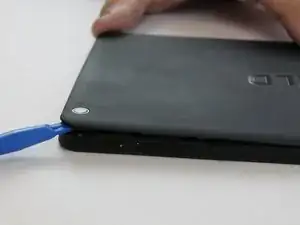

Начиная с разъема карты памяти Micro SD, воспользуйтесь синим пластиковым инструментом для вскрытия, чтобы аккуратно проходить по краям корпуса, оказывая небольшое давление для поднятия панели вверх.
Шаг 2

Задняя панель фиксируется на корпусе с помощью защелок. Для снятия задней панели потребуется приложить усилие.
Продолжайте поднимать панель по всему периметру планшета.
После того как все защелки будут отсоединены, аккуратно снимите заднюю панель.
Шаг 3

Аккумулятор плотно приклеен, поэтому потребуется усилие, но одновременно следует действовать осторожно, чтобы не повредить другие компоненты устройства.

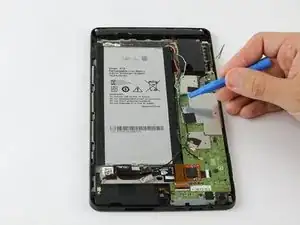

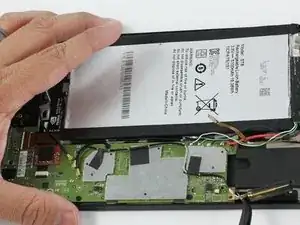

Вставьте край синего пластикового инструмента для вскрытия под аккумулятор, как показано на изображении.
Шаг 4


После того как инструмент окажется под аккумулятором, двигайте им вдоль его краев, применяя ту же технику, что и при снятии задней панели.
Шаг 5

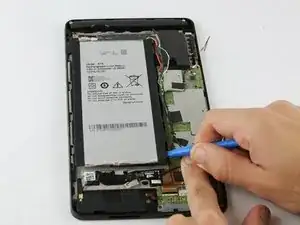

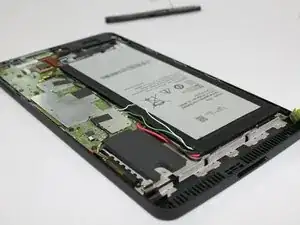

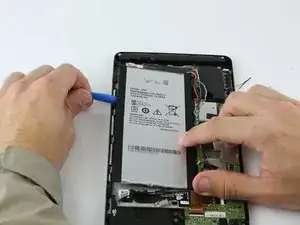

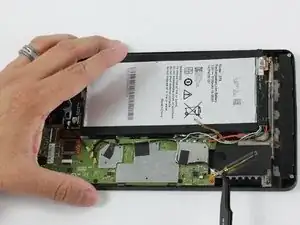

Как только аккумулятор достаточно ослабнет, воспользуйтесь синим пластиковым инструментом для вскрытия, чтобы поднять его из корпуса.

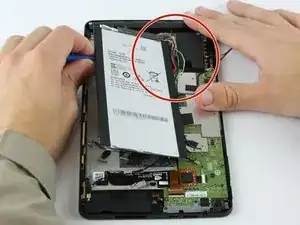

К аккумулятору подключены четыре провода. Будьте осторожны, чтобы не повредить их при извлечении аккумулятора.
Шаг 6


Провода аккумулятора припаяны к материнской плате. Также можно ознакомиться с руководством по пайке, чтобы получить дополнительные советы по выполнению пайки.
Если проводка вашего устройства не совпадает с изображениями, сделайте фотографию или запишите, какой провод какого цвета подсоединен к каждому контакту на материнской плате, прежде чем отпаивать их. (Неправильное подключение может вызвать короткое замыкание и окончательно вывести планшет из строя.)

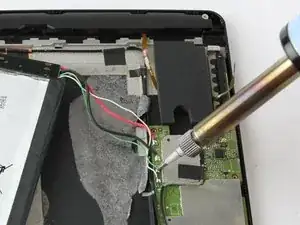

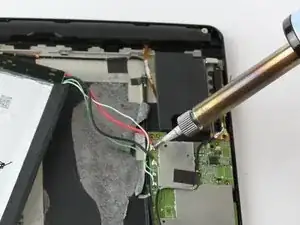

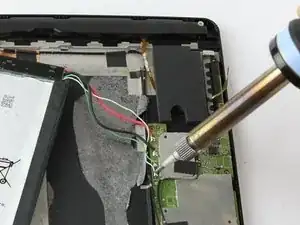

С помощью паяльника отпаяйте четыре провода от материнской платы.
После того как провода будут отсоединены от материнской платы, аккумулятор можно будет извлечь из устройства.
Шаг 7

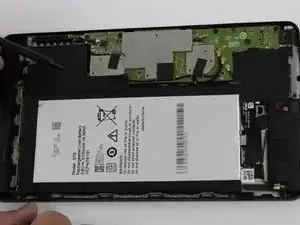

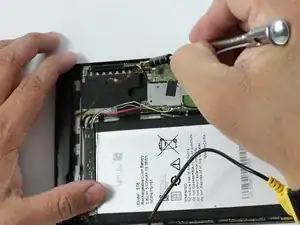

Используйте загнутые пинцетом, чтобы отключить черный кабель питания от материнской платы. Кабель должен легко выйти из разъема при подтягивании.
Убедитесь, что отключаете правильные кабели. Всего их три.
Шаг 8

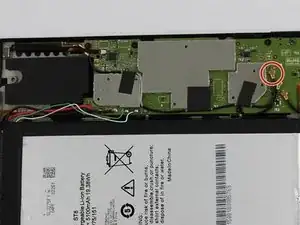

Открутите винт рядом с антенной Wi-Fi с помощью крестовой отвертки J000.
Описание винта: короткий черный винт длиной 20 мм и диаметром 3 мм.
Шаг 9

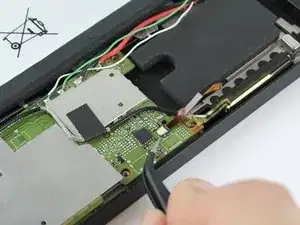

Используя загнутые пинцет, начните извлекать антенну из устройства.
Шаг 10

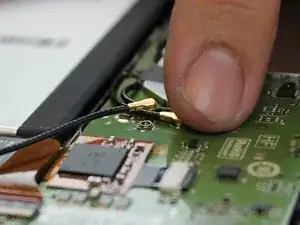

Пластиковую черную часть антенны необходимо отсоединить от медной пленки, которую можно аккуратно подтянуть с помощью пинцета.
Теперь антенна должна быть полностью отсоединена от устройства.
Шаг 11


Будьте осторожны при снятии двух кусков изоленты, так как под ними находятся провода. Слишком сильное усилие может случайно вырвать провода.

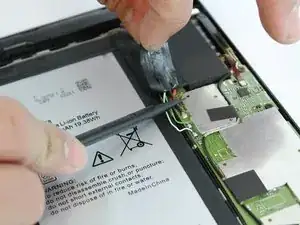

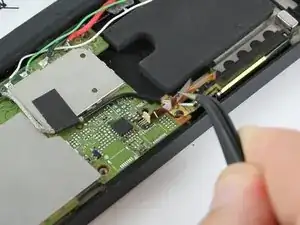

Используя черный пластиковый инструмент для вскрытия, медленно поднимайте изоленту пальцами и удерживайте провода инструментом.
Шаг 12

Аудиовход находится под куском поролона и является хрупким. Будьте осторожны при извлечении этой части.

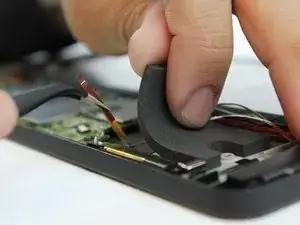

Медленно поднимите черный поролоновый кусок рядом с антенной Wi-Fi, чтобы открыть доступ к пленке аудиовхода.
Не обязательно полностью удалять поролон с устройства, главное — освободить пленку аудиовхода без сопротивления.
Шаг 13

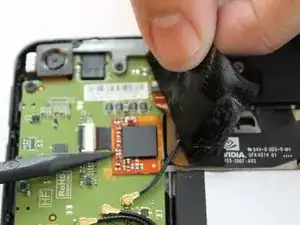

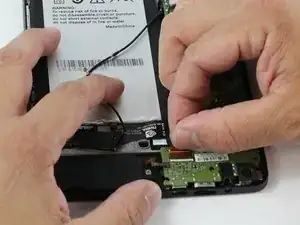

Аккуратно извлеките пленки аудиовхода каждого динамика из соответствующих разъемов ZIF (с нулевым усилием вставки). Это тонкие ленты, на которых имеются оранжевые полосы.
Поднимите белый фиксатор на разъеме ZIF, чтобы освободить пленку, затем извлеките ее с помощью пинцета.
Повторите данную процедуру для обоих динамиков.
Шаг 14

Отключите кабели питания, соединяющие динамики с аккумулятором. Это черные провода с золотистыми наконечниками.
Снова используйте пинцет, чтобы аккуратно поднять их с мест крепления — они должны легко отсоединиться.
Всего таких черных проводов три, но два из них принадлежат динамикам. Проследите ход проводов, чтобы убедиться, что они подключены к динамикам.
Шаг 15

Освободите динамики, выкрутив их винты. Вам понадобится крестовая отвертка J000.
Каждый винт имеет длину примерно 30 мм и диаметр 3 мм.
Шаг 16

С помощью пинцета или пальцев поднимите оставшиеся черные провода с материнской платы.
Шаг 17

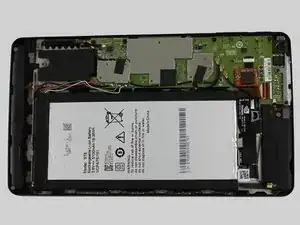

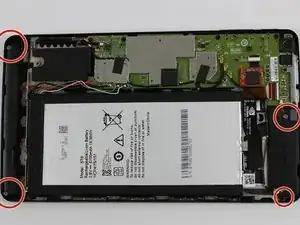

Удалите оставшиеся винты, удерживающие материнскую плату на месте.
Описание винтов: 5 коротких чёрных винтов длиной 20 мм и диаметром 30 мм.
Описание винтов: 3 длинных чёрных винта длиной 40 мм и диаметром 20 мм.
Шаг 18

Пальцами возьмитесь за коричневую защёлку ZIF-разъёма (Zero Insertion Force) и потяните наружу, чтобы отсоединить.
Имеется оранжевый чип, подключённый к белому ZIF-разъёму (Zero Insertion Force). Отсоедините его пальцами или пинцетом.
Шаг 19

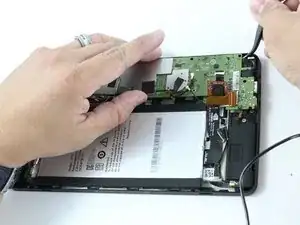

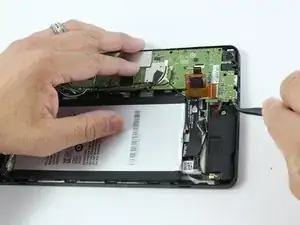

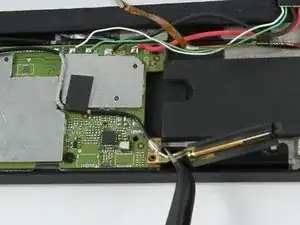

Пинцетом аккуратно подденьте края, чтобы поднять материнскую плату.

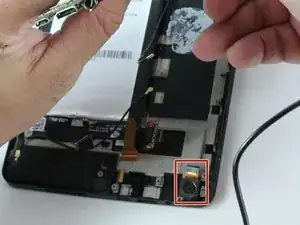

При подъёме материнской платы со стороны, ближайшей к задней камере, обратите внимание на медный кабель, подключённый под ней.
Перед тем как полностью извлечь материнскую плату, пинцетом отсоедините медный кабель задней камеры от материнской платы.
Шаг 20

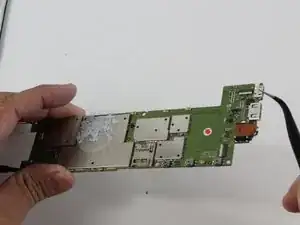

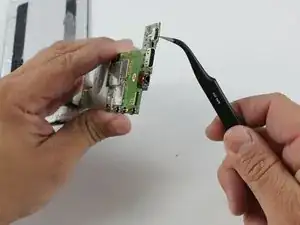

Паяльником выпаяйте порт Micro-USB с материнской платы.
Теперь порт Micro-USB отсоединён от материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
