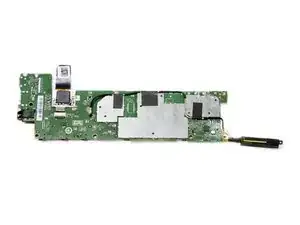

Замена материнской платы Nvidia Shield Tablet

Сначала удалите стилус из планшета.

Установите планшет так, чтобы кнопки, microSD и разъем для стилуса были обращены к вам.

Откройте слот для microSD.

С помощью плоского конца инструмента для вскрытия аккуратно подденьте корпус, начиная с слота microSD, медленно скользя инструментом вдоль внутреннего края корпуса.

На этом этапе вы можете надеть антистатический браслет, так как материнская плата будет уязвима к физическому контакту и электростатическим разрядам после снятия корпуса.

При снятии корпуса будьте внимательны к небольшим зажимам по краям.

Наконец, отложите старый корпус в сторону.

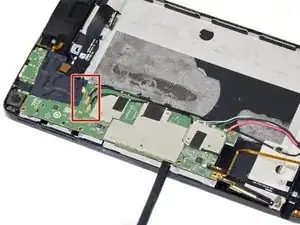

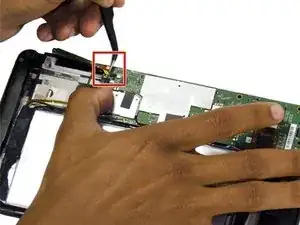

Аккуратно используйте прецизионные пинцеты, чтобы отключить шлейф.

Обязательно наденьте антистатический браслет для этой процедуры.

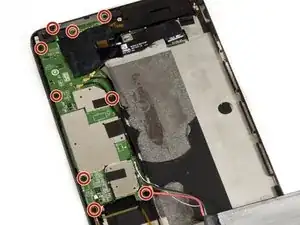

Удалите два винта Phillips #00 длиной 6.5 мм и семь винтов Phillips #00 длиной 3.0 мм.

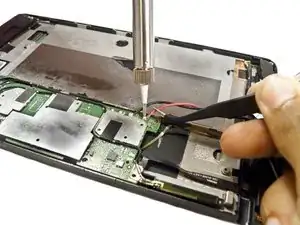

Используйте пару пинцетов, чтобы отсоединить три черные антенные кабеля от материнской платы.

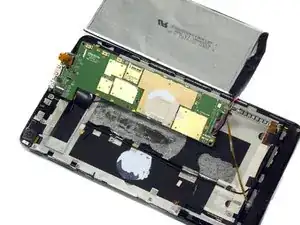

С помощью плоского конца инструмента для вскрытия аккуратно подденьте материнскую плату.

В первом Shield шлейф стилуса расположен под правой стороной платы. В то время как под левым концом платы находятся 2 дополнительных кабеля для камер. Убедитесь, что вы ослабили камеры перед подъёмом платы.
