Замена кнопки регулировки громкости Nvidia Shield Tablet K1

Начиная с гнезда для microSD-карты и используя синий пластиковый инструмент для поддевания, начните аккуратно проводить инструментом по краям, оказывая лёгкое давление, чтобы приподнять панель вверх.

Задняя панель закреплена на защёлках в корпусе. Потребуется приложить некоторое усилие, чтобы оторвать заднюю панель.

Продолжайте поднимать панель по периметру планшета.

Когда все защёлки панели освобождены, осторожно снимите заднюю панель.

Батарея сильно приклеена, поэтому потребуется приложить силу, одновременно соблюдая осторожность, чтобы не повредить остальные компоненты устройства.

Используя синий пластиковый инструмент, поместите кромку инструмента под батарею, как показано на фото.

Когда синий пластиковый инструмент окажется под батареей, ведите инструмент по краям батареи, используя технику, аналогичную съёму задней панели.

Когда батарея станет достаточно подвижной, используйте синий пластиковый инструмент, чтобы приподнять батарею и вынуть её из устройства.

Батарея подключена четырьмя проводами. Будьте осторожны, не повредите эти провода при извлечении батареи.

Провода батареи припаяны к материнской плате. Вы также можете посмотреть руководство по технике пайки для дополнительных советов по пайке.

Если проводка вашего устройства не полностью соответствует этим фотографиям, сделайте фотографию или отметьте, какого цвета провод к какой контактной площадке на материнской плате присоединён, прежде чем отсоединять их. Неправильное подключение батареи может вызвать короткое замыкание и окончательно вывести планшет из строя.

Используя паяльник, выпаяйте четыре провода с материнской платы.

Когда провода будут отсоединены от материнской платы, батарею можно будет полностью удалить из устройства.

Используйте наклонные пинцеты, чтобы отсоединить чёрный силовой кабель от материнской платы. Кабель должен выскочить из разъёма при подтягивании.

Убедитесь, что вы отсоединили правильные кабели. Таких кабелей три.

Удалите винт рядом с Wi‑Fi антенной, используя крестообразную отвёртку J000.

Описание винта: короткий чёрный винт длиной примерно 20 мм и диаметром 30 мм.

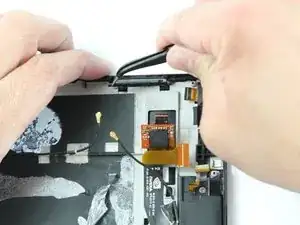

Используя наклонные пинцеты, начните извлекать антенну из устройства.

Чёрный пластиковый элемент антенны прикреплён к медной плёнке, которую можно приподнять пинцетом.

Антенна теперь должна быть удалена из устройства.

Будьте осторожны при снятии двух кусочков ленты, под лентой находятся провода. Сильное натяжение может случайно вырвать провода.

Используя чёрный пластиковый лопаточный инструмент, медленно приподнимите ленту пальцами и фиксируйте провода инструментом.

Плёнка входа аудио проходит под кусочком поролона и хрупкая. Будьте осторожны при удалении этого элемента.

Медленно приподнимите чёрный поролоновый кусок возле Wi‑Fi антенны, чтобы открыть плёнку входа аудио.

Не обязательно полностью удалять поролоновый кусок из устройства, достаточно освободить плёнку входа аудио без натяжения.

Осторожно извлеките плёнки входа аудио для каждого динамика из соответствующих ZIF‑разъёмов. Это тонкие ленточные кабели с оранжевыми полосами.

Поднимите белый фиксатор на ZIF‑разъёме, чтобы освободить плёнку и вынуть её пинцетом.

Повторите для обоих динамиков.

Снимите силовые кабели, соединяющие динамики с батареей. Это чёрные провода с золотыми наконечниками.

Снова используйте пинцет, чтобы аккуратно поддеть их — они должны легко отщелкнуть.

Всего таких чёрных проводов три, но только два принадлежат динамикам. Проследите путь проводов, чтобы убедиться, что они подключены к динамику.

Освободите динамики, сняв их винты. Вам понадобится крестовая отвёртка J000.

Каждый винт примерно 30 мм в длину и 30 мм в диаметре.

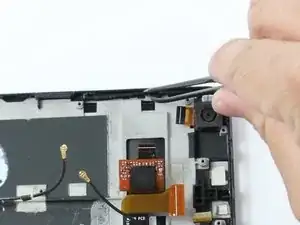

С помощью пинцета или пальцами поднимите оставшиеся чёрные провода с материнской платы.

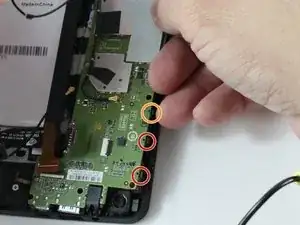

Удалите оставшиеся винты, удерживающие материнскую плату на месте.

Описание винтов: 5 коротких черных винтов длиной 20 мм и диаметром 30 мм.

Описание винтов: 3 длинных черных винта длиной 40 мм и диаметром 20 мм.

Удерживая коричневую защелку ZIF (нулевое усилие при вставке) пальцами, потяните наружу, чтобы отключить.

Там находится оранповый модуль, подключённый к белой защелке ZIF (нулевое усилие при вставке). Снимите его, используя пальцы или пинцет.

С помощью пинцета аккуратно подденьте по краям, чтобы приподнять материнскую плату.

При подъёме платы в районе тыльной камеры находится медный кабель, подключённый под материнской платой.

Перед тем как полностью приподнимать материнскую плату, отсоедините медный кабель тыльной камеры от платы с помощью пинцета.

Используйте паяльник, чтобы распаять порт Micro USB с материнской платы.

Теперь порт Micro USB освобождён от материнской платы.

Здесь расположены кнопочные переключатели, которые нажимаются для управления громкостью.

Это переключатель кнопки питания.

Используя пинцет с чёрным и серебристым наконечником, удалите регулятор громкости.
