Замена динамика Onda V701
Это руководство покажет, как заменить динамик, который перестал работать. Это распространённая проблема для любых электронных устройств и простое решение. Не забудьте выключить питание перед началом работы и быть осторожным при использовании паяльного оборудования.
Шаг 1
Убедитесь, что устройство отключено от питания перед разборкой.
Снимите 4 резиновые заглушки винтов с помощью лопатки.
Шаг 2
Вывинтите четыре монтажных винта 4.8 мм отверткой PH00.
Шаг 3
Начиная с одного угла, аккуратно подденьте заднюю панель в сборе от экранной панели с помощью двух пластиковых инструментов для вскрытия.
Проведите инструментами для вскрытия по периметру устройства, чтобы отделить заднюю панель в сборе от экранной панели.
Шаг 4
Осторожно поднимите экранную панель, отделяя её от задней крышки в сборе.
Будьте осторожны при разделении частей, так как экранная панель всё ещё соединена с материнской платой двумя шлейфами.
Шаг 5
Отключите два разъёма шлейфов, подняв серые защёлки ногтем или лопаткой.
Снимите шлейфы.
Шаг 6

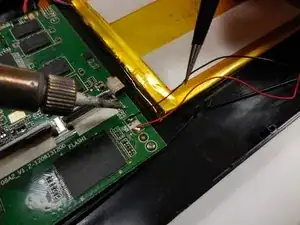

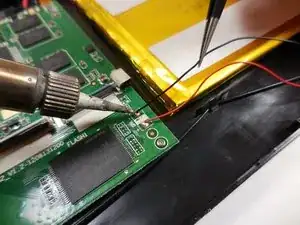

Отпаивайте чёрный (−) и красный (+) провода, соединяющие динамик с материнской платой, паяльником, удерживая провод пинцетом.
Пайка требует высокой температуры. Не касайтесь металлической части паяльника. При необходимости наденьте перчатки для защиты рук. Пары при пайке могут быть токсичны. Работайте в хорошо проветриваемом помещении и/или используйте респиратор.
Шаг 7

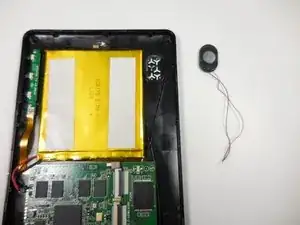

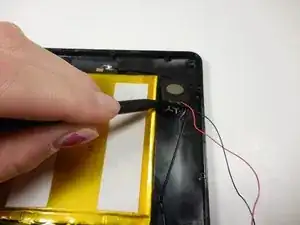

Аккуратно подденьте сборку динамика с задней панели с помощью лопатки.
Динамик закреплён небольшим количеством клея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
