Замена фронтальной камеры Onda V701
Это руководство покажет, как заменить модуль фронтальной камеры в Onda V701. Фронтальная камера — единственная камера в устройстве, и её замена — очень простой процесс.
Шаг 1
Перед разборкой убедитесь, что устройство выключено.
Удалите 4 резиновых заглушки винтов с помощью лопатки.
Шаг 2
Удалите четыре крепёжных винта длиной 4,8 мм с помощью отвёртки PH00.
Шаг 3
Начиная с одного угла, аккуратно отогните заднюю панель от экранной сборки с помощью двух пластиковых инструментов для вскрытия.
Перемещайте инструменты по периметру устройства, чтобы отделить заднюю панель от экранной сборки.
Шаг 4
Аккуратно поднимите экранную сборку вверх, отведя её от задней крышки.
Будьте осторожны при разделении частей, поскольку экранная сборка всё ещё подключена к материнской плате двумя ленточными кабелями.
Шаг 5
Отсоедините два разъёма ленточных кабелей, откинув серые защёлки вверх ногтем или лопаткой.
Извлеките ленточные кабели.
Шаг 6

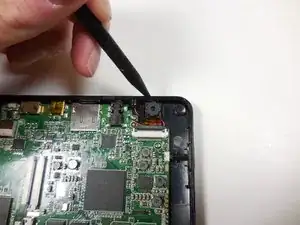

Аккуратно отогните фронтальную камеру от задней панели с помощью лопатки.
Шаг 7

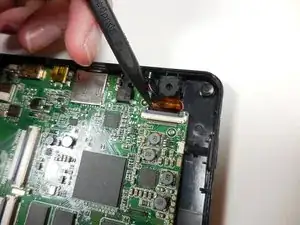

Откиньте вверх серую фиксирующую защёлку разъёма ленточного кабеля с помощью лопатки.
Извлеките ленточный кабель из разъёма.
Шаг 8

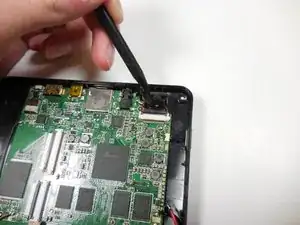

Извлеките модуль фронтальной камеры.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
