Замена экрана Onda V701
Это руководство позволит снять экран изнутри устройства для его очистки или замены. Экран на устройстве легко может треснуть. Этот ремонт прост в выполнении и не требует специальных инструментов.
Шаг 1
Перед разборкой убедитесь, что устройство выключено.
Снимите 4 резиновые заглушки винтов с помощью лопатки.
Шаг 2
Удалите четыре монтажных винта длиной 4,8 мм с помощью отвертки PH00.
Шаг 3
Начиная с одного угла, осторожно подденьте заднюю панель в сборе от сборки экрана двумя пластиковыми инструментами для открытия.
Проведите инструментами для открытия по периметру устройства, чтобы отделить заднюю панель в сборе от сборки экрана.
Шаг 4

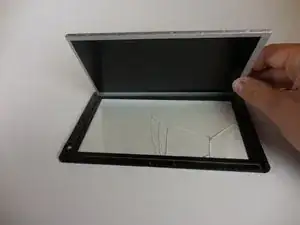

Осторожно поднимите сборку экрана от задней крышки в сборе.
Будьте осторожны при разъединении двух частей, так как сборка экрана всё ещё подключена к материнской плате двумя ленточными кабелями.
Шаг 5
Отключите два ленточных разъёма, подняв серые фиксаторы вверх ногтем или лопаткой.
Снимите ленточные кабели.
Шаг 6

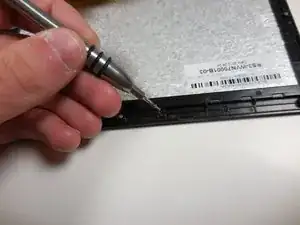

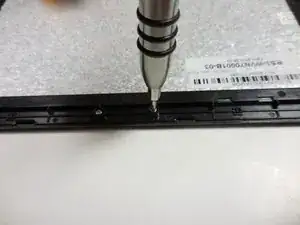

Удалите все 14 винтов длиной 3,6 мм с помощью отвертки PH00.
Шаг 7

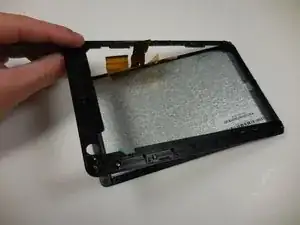

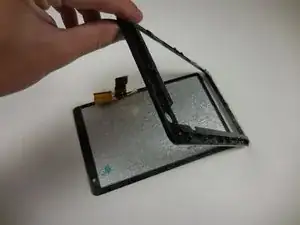

Осторожно отделите экран от пластиковой рамки/держателя экрана, оттянув его руками.
Шаг 8

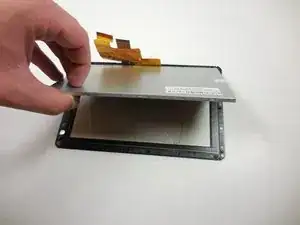

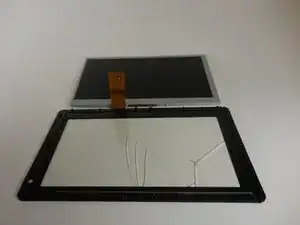

Снимите серый монитор с защитного стекла экрана, осторожно приподняв его вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
