Замена контроллера сенсорного экрана Nvidia Shield Tablet
Примечание: данное руководство демонстрирует удаление порванного участка кабеля дисплея, а не отдельного компонента контроллера. Вы можете использовать данное руководство для разборки, но будьте осторожны и не порвите никакие кабели, как показано в этом руководстве.
Используйте это руководство для замены контроллера сенсорного экрана в вашем Nvidia Shield Tablet.
Шаг 1
Сначала удалите стилус из вашего планшета.
Шаг 2
Установите планшет так, чтобы кнопки, microSD и разъем для стилуса были обращены к вам.
Откройте слот для microSD.
Используя плоский конец инструмента для поддевания, осторожно подденьте корпус, начиная с слота microSD, медленно перемещая инструмент вдоль внутреннего края корпуса.
На этом этапе рекомендуется надеть антистатический браслет, так как материнская плата будет уязвима для физического контакта и электростатического разряда после снятия корпуса.
Шаг 3
При снятии корпуса обращайте внимание на мелкие зажимы по краям.

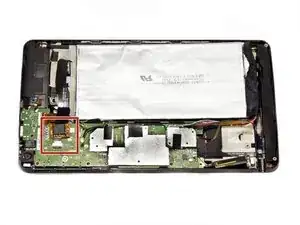

Наконец, отложите старый корпус в сторону.
Шаг 4

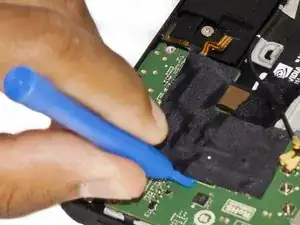

Снимите ленту, закрывающую верхнюю правую часть материнской платы. Пластиковые инструменты для открытия полезны для аккуратного снятия ленты.
Убедитесь, что вы используете антистатический браслет.
Шаг 5

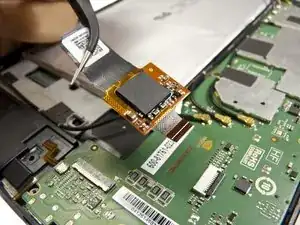

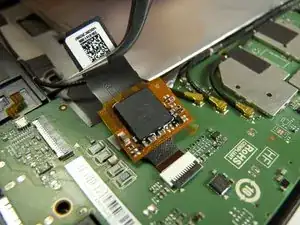

С помощью пинцета с тонким концом аккуратно извлеките контроллер сенсорного экрана из его порта.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
