Замена экрана Onda VI10
В этом руководстве подробно описаны шаги, необходимые для замены стеклянного экрана на передней панели Onda VI10.
Шаг 1

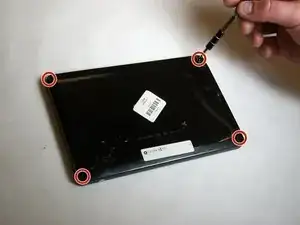

Удалите четыре винта с крестообразной головкой на задней панели с помощью отвертки #0.
Шаг 2

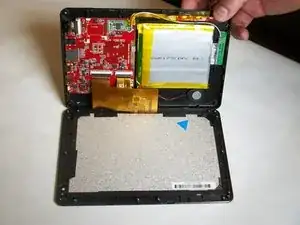

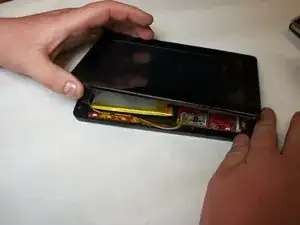

Отделите заднюю панель от экрана и откройте, как показано. Убедитесь, что открываете с стороны кнопки включения, чтобы избежать повреждения шлейфов.
Шаг 3

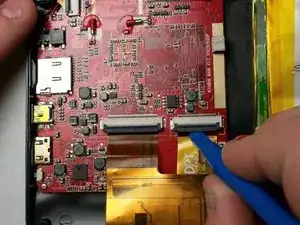

С помощью пластиковой лопатки поднимите черные защелки для шлейфов и вытащите кабели из разъемов. Теперь две половинки можно отделить.
Шаг 4

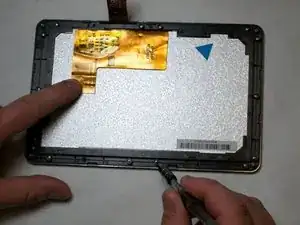

Вокруг экрана находятся 14 винтов длиной 3 мм. С помощью отвертки #00 с крестообразной головкой удалите все эти винты.
Шаг 5

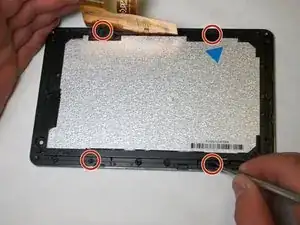

Используя металлическую лопатку, нажмите на четыре пластиковые защелки, чтобы освободить стекло от дисплея.
Шаг 6

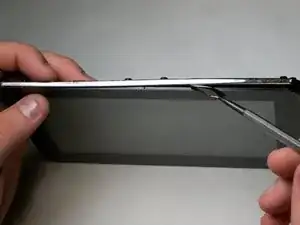

Снова используйте металлическую лопатку, чтобы засовывать ее между стеклом и хромированной окантовкой. Легко подденьте стекло от дисплея. Если это вызывает трудности, дважды проверьте, что все винты удалены и что все четыре пластиковые защелки нажаты. Снова начинайте с противоположной стороны от шлейфа, чтобы не повредить его.
Шаг 7
После отделения стекла от дисплея потяните стекло вдали от дисплея и аккуратно вытащите шлейф из корпуса дисплея.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
