Замена антенны Wi‑Fi/Bluetooth iPad Mini CDMA

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда до него едва можно дотронуться — он слишком горячий для прямого касания.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине по-прежнему слишком горячий для касания, продолжайте использовать его, дождавшись небольшого остывания перед последующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячей центральной части.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за крайние выступы.

Ваш iOpener готов к использованию! Если потребуется повторный нагрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы, заклейте стекло.

Наложите накладывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако как только стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑экран.

Удерживая за язычок, поместите нагретый iOpener на боковую сторону iPad слева от узла кнопки «Домой».

Оставьте iOpener примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно разместите присоску на разогретой стороне, примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Удерживая iPad одной рукой, потяните присоску вверх, чтобы слегка отделить стекло передней панели от задней крышки.

Поднимайте стекло только настолько, чтобы вставить инструмент для открытия — большее усилие может привести к трещинам стекла.

Удерживая стекло присоской, вставьте кончик инструмента для открытия в щель между стеклом и корпусом iPad.

Не вставляйте инструмент глубже чёрной окантовки на стороне дисплея. Слишком глубокая вставка может повредить ЖК‑экран.

Сдерните пластиковый выступ присоски, чтобы сбросить вакуум и снять присоску с модуля дисплея.

Повторно нагрейте и приложите iOpener.

Не перегревайте iOpener во время ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему несколько минут, чтобы разогреть левый край iPad.

Вставьте второй инструмент для открытия рядом с первым и продвигайте его вдоль края iPad, освобождая клей по ходу движения.

В течение остальной процедуры, если вы столкнётесь с сильным сопротивлением при продвижении инструментов под стеклом, остановитесь и прогрейте участок, над которым работаете. Принудительное движение инструментов может привести к растрескиванию стекла.

Продолжайте продвигать инструмент вдоль стороны дисплея, чтобы освободить клей.

Если инструмент застрял в клее, «прокатывайте» его вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик лопатки сквозь переднее стекло, не паникуйте — просто чуть вытащите лопатку. Скорее всего, всё будет в порядке, но по возможности избегайте этого, так как клеевой состав может оставаться на передней части ЖК-экрана и его трудно очистить.

Подогрейте iOpener и разместите его на верхнем торце iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите не менее десяти минут перед повторным подогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний торец.

Проведите лопаткой вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите лопаткой вдоль верхнего торца iPad, остановившись сразу перед камерой.

Третье изображение показывает расположение фронтальной камеры и её держателя в iPad.

Избегайте проведения лопаткой по участку фронтальной камеры, так как можно размазать клей по объективу или повредить камеру. В следующих шагах показано, как лучше избежать повреждения фронтальной камеры.

Чуть вытащите лопатку и аккуратно проведите её кончиком по верхней части участка с фронтальной камерой на верхнем торце.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая лопатка. Проведите её к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не склеился снова.

Подогрейте iOpener и разместите его на оставшемся длинном торце iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний торец стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правого торца iPad, освобождая клей по ходу движения.

Продолжайте сдвигать лопатку вниз по правому торцу iPad, освобождая клей.

Оставьте лопатки на месте и подогрейте iOpener снова.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Поставьте подогретый iOpener на торец iPad со стороны кнопки «Домой» и держите его там несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не вынимайте лопатку из iPad.

Под нижней рамкой находится множество вещей, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где нужно поддевать, чтобы не повредить эти компоненты. Нагревайте и подденьте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

Возьмите новую лопатку и аккуратно проведите по левой антенне, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю — движение в эту сторону может повредить антенну.

Если нужно провести лопатку по нижней части более одного раза, выньте её и вставьте снова у внешнего края, затем сдвиньте внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте кончик последней медиаторной лопатки рядом с лопаткой из предыдущего шага и поддвиньте её под кнопку «Домой».

Остановитесь примерно в одном дюйме от правой стороны, чтобы не перерезать шлейф дигитайзера.

Вставьте лопатку чуть глубже и подведите её обратно к кнопке «Домой».

Опять же, убедитесь, что вы сдвигаете лопатку к центру iPad только тогда, когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхней рамке iPad.

Будьте крайне осторожны на этом шаге. Не спешите: убедитесь, что клей горячий и мягкий, и что вы прошли по всей клеевой линии открывающей лопаткой. Не бойтесь остановиться и снова нагреть.

На верхней части iPad, противоположной кнопке «Домой», у вас должна быть лопатка в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя оставшийся клей по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите скручивание. Оставьте лопатки на месте, повторно нагрейте и приложите iOpener к проблемным участкам, затем снова проведите лопаткой по месту, где клей держится.

Поднимайте медленно и осторожно, чтобы дополнительно отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как книжную страницу и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели при сборке, вам придется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и запечатать устройство.

Корпус фронтальной камеры может приклеиться к передней панели; оторвите корпус и положите его обратно поверх камеры для защиты.

Поднимите корпус камеры на одном краю, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры на его гнездо в задней части корпуса.

Небольшие кусочки поролоновой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поддеть и снять прямоугольный кусочек поролоновой ленты, закрывающий верхний правый винт ЖК-дисплея.

Снимите треугольную ленту, покрывающую нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть покрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы поддеть ленту и отвести её в сторону, обнажив винт ЖК-дисплея под ней.

Удалите четыре винта Phillips #000 длиной 3.9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы оторвать маленький кусочек ленты, соединяющий рамку ЖК-дисплея с правым динамиком.

Тонкая полоска поролоновой ленты на рамке ЖК-дисплея покрывает кусочек ленты, соединяющей ЖК-дисплей с панелью под ним. Для продолжения вам нужно оторвать и поддеть часть поролоновой ленты, чтобы обнажить скрытую под ней ленту.

Используйте тонкий пинцет, чтобы поднять верх поролоновой ленты, окружающей ЖК-дисплей.

Будьте осторожны, не прикасайтесь пинцетом к ЖК-дисплею — вы можете повредить экран.

С помощью пинцета оторвите поролоновую ленту, чтобы обнажить верхнюю часть ЖК-дисплея.

Вставьте кончик лопатки между рамкой ЖК-дисплея и лентой на верхней части ЖК-дисплея.

Проведите лопаткой вдоль зазора между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки ЖК-дисплея.

ЖК-дисплей приклеен к металлической защитной пластине сзади по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать медиатор, чтобы сдвигать ЖК-дисплей на пару миллиметров влево и вправо несколько раз.

Вставьте медиатор в зазор между ЖК-дисплеем и задней крышкой, близко к вершине левой стороны ЖК-дисплея.

Слегка согните медиатор от iPad, достаточно, чтобы расширить зазор между ЖК-дисплеем и задней крышкой.

Вставьте медиатор в ещё три точки вдоль левой стороны ЖК-дисплея и в каждом месте согните его, чтобы сдвинуть ЖК-дисплей вправо относительно задней крышки.

Теперь перейдите к правой стороне ЖК-дисплея и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей обратно влево.

Повторяйте этот и предыдущий шаг несколько раз, пока ЖК-дисплей не начнёт легко перемещаться влево и вправо.

На следующих шагах вы будете просовывать лопатку между ЖК-дисплеем и металлической задней пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной.

Убедитесь, что лопатка проходит между рамкой ЖК-дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к заднему корпусу под ЖК-дисплеем.

Начиная с правого верхнего угла устройства, просуньте лопатку между рамкой ЖК-дисплея и металлической задней пластиной — она будет отделять клей по мере продвижения.

Цель — отделить клей, а не поднимать ЖК-дисплей, поэтому держите заострённый кончик лопатки как можно ниже, чтобы избежать выгибания ЖК-дисплея.

Если при вставке лопатки угол ЖК-дисплея начинает загибаться вверх, повторите шаги с медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую процедуру вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической задней пластиной и аккуратно продвиньте лопатку по верхней части устройства, разъединяя клей.

Продолжайте с левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК-дисплей должен отойти от клея. Если этого не произошло, вставьте лопатку снова с правой стороны или сверху, чтобы полностью освободить ЖК-дисплей.

Поднимите ЖК-дисплей на пару сантиметров от заднего корпуса, чтобы убедиться, что он оторван от клея.

Две широкие полосы скотча соединяют ЖК-дисплей со динамиками.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки в зазор между этим скотчем и левым динамиком.

Аккуратно оттяните ЖК-дисплей от динамиков, одновременно поворачивая лопатку наружу, чтобы отделить скотч от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и скотчем ЖК-дисплея.

При оттягивании ЖК-дисплея от динамиков поворачивайте лопатку наружу, расширяя зазор и освобождая скотч от динамика.

Переверните ЖК-дисплей и положите его на стекло передней панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad — он всё ещё подключён шлейфом данных.

Снимите следующие винты, фиксирующие защитную пластину ЖК-дисплея к заднему корпусу iPad:

Два винта 2,6 мм Phillips #00

Тринадцать винтов 1,7 мм Phillips #00

Ещё один винт 1,7 мм Phillips #00 на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК-дисплея со стороны нижнего края iPad.

Подденьте лопатку, чтобы отделить пластину от кромок заднего корпуса.

Снимите защитную пластину ЖК-дисплея с iPad.

Снимите три винта 1,3 мм Phillips #00, фиксирующие экранную защиту разъёма к плате логики.

Ни в коем случае не заменяйте эти три винта другими, особенно винтами, фиксирующими защитную пластину ЖК-дисплея к заднему корпусу iPad. Любые немного более длинные винты могут сорвать резьбу в отверстиях и привести к необратимому повреждению платы логики.

Используйте пинцет, чтобы захватить и снять экранную защиту разъёма с iPad.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи в его гнезде на плате логики.

Будьте крайне осторожны и подденьте только разъём батареи, а не само гнездо. Если вы подднёте гнездо на плате логики, разъём может быть полностью повреждён.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём ЖК-дисплея и отсоединить его от гнезда на плате логики.

Не поддействуйте против большого интегрального микросхемы рядом с разъёмом — вы можете его повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосами клейкой ленты, идущими от внутренней части заднего корпуса к нижней передней рамке ЖК-дисплея.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и скотчем с правой стороны iPad.

Сдвиньте лопатку наружу, разъединяя скотч, одновременно аккуратно приподнимая ЖК-дисплей, чтобы отодвинуть его от скотча.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК-дисплей от скотча.

Держась одной рукой за ЖК-дисплей, перейдите к левой стороне iPad и повторите ту же процедуру предыдущего шага, чтобы отделить вторую полоску клея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и лентой и проведите наружу, одновременно осторожно поднимая ЖК-дисплей.

Поднимите и снимите ЖК-дисплей с iPad Mini.

Будьте очень осторожны: поддевать нужно равномерно сам разъём дигитайзера, но ни в коем случае не гнездо. Гнездо и штекер очень хрупкие, и при повреждении цифровой экран не будет работать.

Чтобы снизить напряжение на гнездо, пытайтесь поддевать под короткую сторону разъёма, а не под длинную, как показано на этих изображениях.

Аккуратно подденьте разъём дигитайзера и отсоедините его от гнезда на плате логики.

Осторожно подденьте плату кабеля дигитайзера и отведите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

Используйте кончик лопатки, чтобы отогнуть маленький кусочек ленты, закрывающий оба антенных кабеля, расположенный в правом нижнем углу iPad.

Оставьте нижнюю часть ленты приклеенной к задней крышке — это поможет при сборке.

Кончиком лопатки оторвите большую полоску ленты, закрывающую оба антенных кабеля возле нижней части задней крышки.

Не пытайтесь полностью удалить эту полоску ленты; она обхватывает верхний антенный кабель.

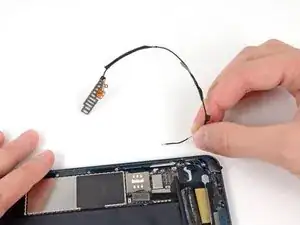

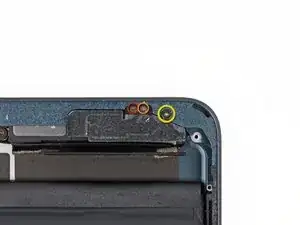

Удалите следующие три винта, крепящие Wi‑Fi/Bluetooth антенну к задней крышке:

Один 1.2 мм Phillips #00

Один 1.1 мм Phillips #00

Один 2.5 мм Phillips #00

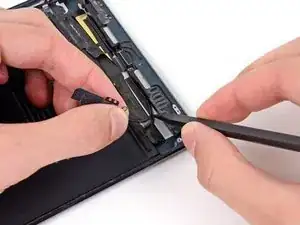

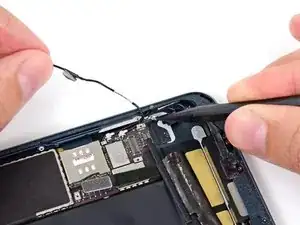

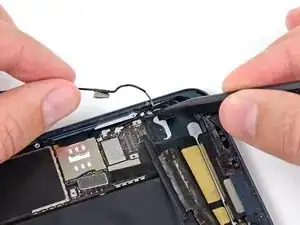

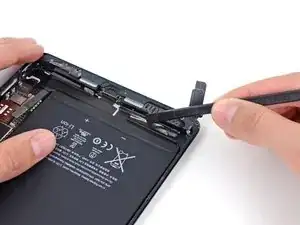

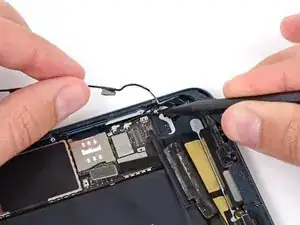

Плоским концом лопатки ослабьте пенопластовый клей, фиксирующий Wi‑Fi/Bluetooth антенну к левому динамику.

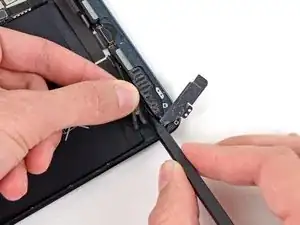

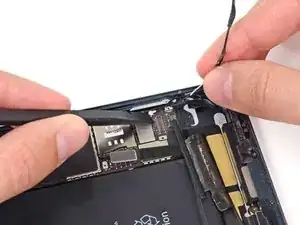

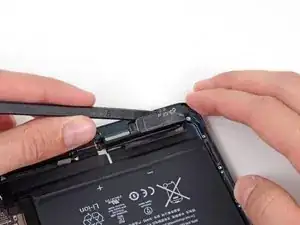

Плоским концом лопатки отогните широкую левую полоску ленты от левого динамика.

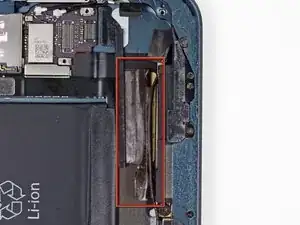

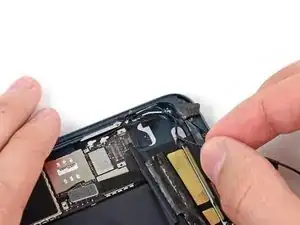

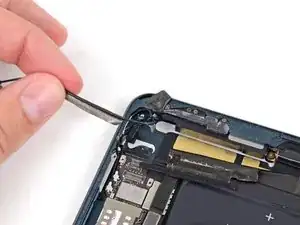

Антенный кабель зафиксирован двумя кусками ленты: широкой лентой, продолжающейся на заднюю крышку, и его собственной маленькой полоской, скрытой под широкой лентой.

В следующих шагах вы будете отделять широкую ленту от ленты антенного кабеля кончиком лопатки в зазоре между ними.

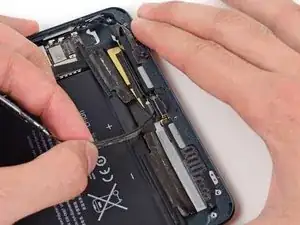

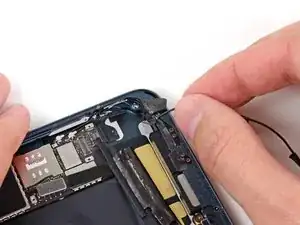

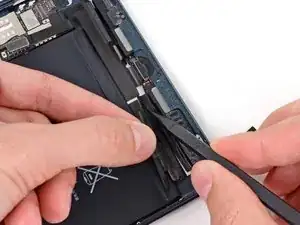

Потяните широкую ленту к верхней части iPad, прикладывая постоянное усилие, чтобы освободить её от антенного кабеля между лентой и динамиком.

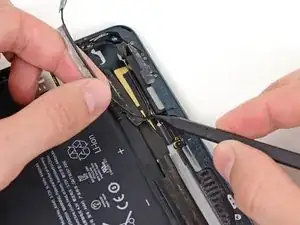

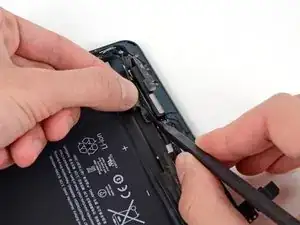

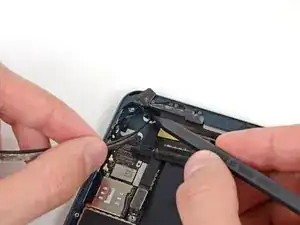

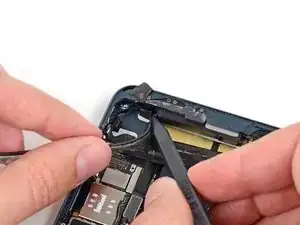

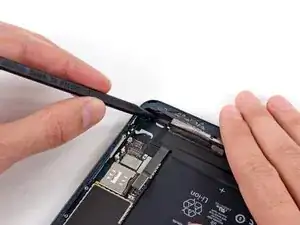

Просуньте кончик лопатки в зазор между широкой лентой и антенным кабелем, чтобы разорвать клей, соединяющий их.

Продолжайте тянуть широкую ленту, пока она полностью не перестанет закрывать антенный кабель.

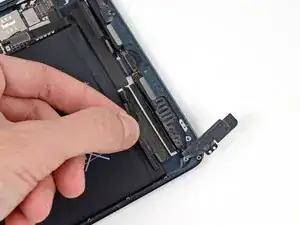

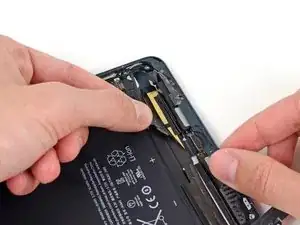

Правая широкая полоска ленты закрывает антенный кабель так же, как и левая.

Потяните широкую ленту к верхней части iPad, прикладывая постоянное усилие, чтобы освободить её от антенного кабеля между лентой и динамиком.

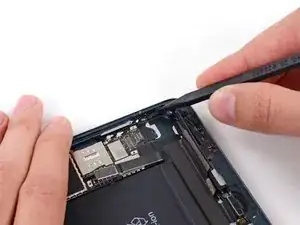

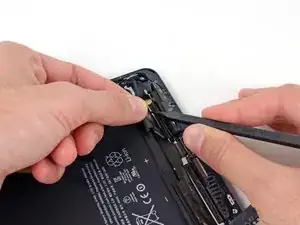

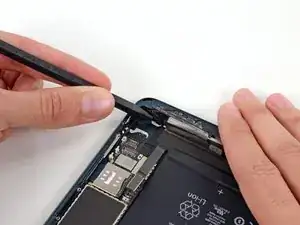

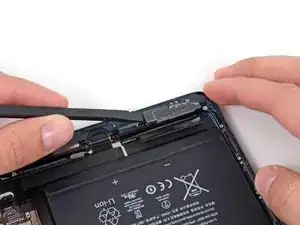

Просуньте кончик лопатки в зазор между широкой лентой и антенным кабелем, чтобы освободить клей, соединяющий их.

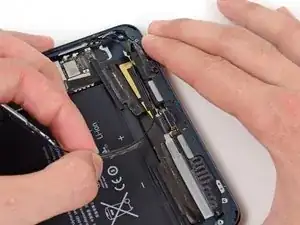

Продолжайте тянуть широкую ленту, пока она полностью не перестанет закрывать антенный кабель.

Кончиком лопатки подденьте ленту антенного кабеля и отделите её от задней крышки iPad.

Аккуратно оттягивайте антенный кабель по мере продвижения вдоль ленты, чтобы он не приклеился обратно.

Вытяните антенный кабель из паза за разъёмом Lightning.

Кончиком лопатки подденьте ленту антенного кабеля и сзади у правого динамика.

Кончиком лопатки снимите маленький кусочек ленты, фиксирующий антенный кабель в правом нижнем углу iPad.

Оттяните антенный кабель от его паза в задней крышке.

Используйте наконечник лопатки, чтобы отжать маленькую металлическую фиксирующую скобу с антенного кабеля.

Выведите антенный кабель из скобы.

Используйте плоский конец лопатки, чтобы приподнять антенный разъём из его гнезда на плате.

Снимите Wi‑Fi/Bluetooth антенну с iPad.
