Замена аккумулятора Samsung Galaxy Tab 2 10.1
Если ваш планшет Samsung Galaxy Tab 2 10.1 не включается (даже после зарядки) или аккумулятор держит заряд значительно меньше, чем раньше, возможно, требуется замена аккумулятора.
В этом руководстве показано, как заменить аккумулятор в вашем планшете.
Предупреждение: на некоторых изображениях шаги показаны с металлической лопаткой. Используйте вместо неё прочную лопаточку, чтобы не повредить цепи.
Для получения дополнительной информации о разъёмах посетите эту страницу.
Шаг 1
Пластиковый инструмент для вскрытия может сломаться во время этого шага. Возможно, вам придётся использовать прочную лопаточку.
Вставьте пластиковый инструмент для вскрытия между стеклянным экраном и задней крышкой так, чтобы изогнутый конец инструмента оказался под стеклом. Аккуратно отожмите заднюю крышку от стеклянного экрана.
Убедитесь, что вы поднимаете весь дисплей вместе с корпусом, а не отделяете стекло от дисплея. Для правильного снятия потребуется немного глубже поддеть инструментом.
Продолжайте вставлять пластиковый инструмент по периметру экрана устройства, чтобы полностью отделить заднюю крышку от стеклянного экрана.
Шаг 2

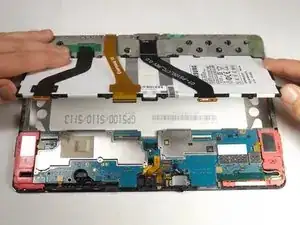

Аккуратно приподнимите экран пальцем.
Если экран не отделяется от задней крышки, попробуйте повторить шаг 1.
Шаг 3
Снимите зелёную ленту, закрывающую разъём аккумулятора, пальцами.
Шаг 4
Вставьте плоский конец прочной лопаточки между проводами и под разъём аккумулятора. Аккуратно приподнимите чёрный разъём аккумулятора, чтобы отсоединить его от материнской платы.
Металлическая лопатка, показанная на фото, не рекомендуется из‑за риска короткого замыкания. Используйте ЭСР‑безопасный инструмент, например прочную (нейлоновую) лопаточку.
Шаг 5

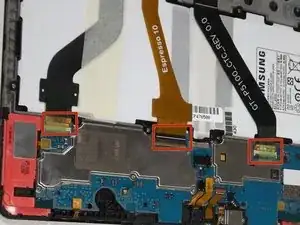

Пальцами снимите зелёную ленту, фиксирующую три гибких шлейфа.

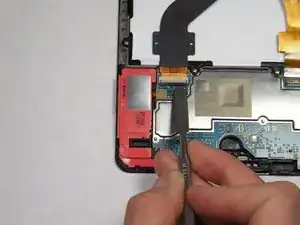

Плоским концом прочной лопаточки аккуратно приподнимите чёрную защёлку, удерживающую самый левый чёрный шлейф. Повторите этот шаг для золотого шлейфа и второго чёрного шлейфа.

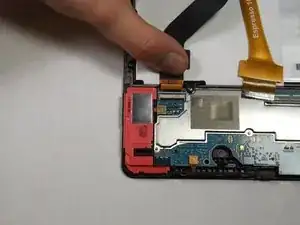

Пальцами осторожно вытяните каждый из трёх шлейфов прямо из разъёмов.
Шаг 6

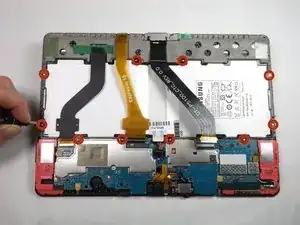

Отвинтите десять винтов 3 мм, удерживающих аккумулятор, отверткой Phillips #000.
Шаг 7

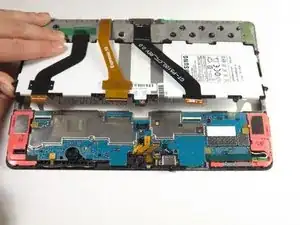

Поднимите аккумулятор руками и извлеките его из устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
