Замена порта зарядки Nabi 2
В этом руководстве показано, как удалить и заменить порт зарядки Nabi 2. Порт зарядки позволяет подключать зарядный кабель к устройству, и со временем деталь может перестать корректно работать. Существуют разные причины для выполнения этого ремонта, но наиболее частые — ослабление порта и невозможность зарядки устройства. Для выполнения ремонта потребуется паяльник; будьте очень осторожны, не касайтесь горячего наконечника паяльника, пока он включён. Рекомендуется задокументировать порядок проводов порта зарядки перед их отсоединением, чтобы вы могли подключить провода нового порта в правильном порядке.
Шаг 1
Снимите резиновый бампер с планшета.
Шаг 2
Отверткой PH00 открутите четыре внешних винта с задней части планшета.
Шаг 3
Осторожно вставьте пластиковый монтажный инструмент в шов устройства и начните аккуратно поддевать две пластиковые части друг от друга.
Проведите инструментом вокруг всего устройства. Должны освободиться небольшие пластиковые защёлки. Если они не отходят, аккуратно применяйте наружное давление, пока защёлки не отщелкнутся.
Не применяйте чрезмерную силу при открывании защёлок, поскольку их легко сломать
Шаг 4
Положите планшет на ровную поверхность и снимите жёлтую ленту с ZIF-разъёма с каждой стороны.
Шаг 5
С помощью лопатки сдвиньте коричневую защёлку вперёд с каждой стороны разъёма.
Сдвигайте до тех пор, пока разъём полностью не освободится, затем отделите экран от нижней части планшета.
Если экран не работает корректно, потребуется заменить весь дисплейный модуль.
Шаг 6
Используйте лопаточку, чтобы поддеть аккумулятор и вынуть его, затем отложите в сторону.
Шаг 7
Отпаяйте соединение аккумулятора и полностью извлеките аккумулятор.
Запомните порядок цветов проводов для последующей установки.
Шаг 8
С помощью паяльника отсоедините провода динамика от платы.
Шаг 9
Отверткой Phillips PH000 выкрутите по два винта 3 мм Phillips #000 с каждой стороны динамиков, удерживающих динамики на месте.
Шаг 10
После удаления винтов извлеките динамики из устройства.
Шаг 11
Удалите семь винтов 4 мм Phillips #000 с помощью отвертки PH#000.
Шаг 12
Снимите ленту, прикрепляющую материнскую плату к пластиковой крышке.
Шаг 13
Извлеките материнскую плату, приподняв её в указанной области.
Шаг 14

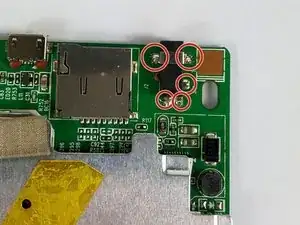

С помощью паяльника отпаяйте порт зарядки от материнской платы.
Полностью удалите порт зарядки.
Если клей не полностью отслаивается от платы, попробуйте нагреть его, пока порт зарядки не удастся вынуть.
Заключение
Для сборки устройства выполните описанные инструкции в обратном порядке.
