Разборка планшета Monster M7 Полностью
Это планшет Monster M7 16 ГБ. Имеется типичная проблема — разъём micro USB ослабляется на плате. Потребуется микропайка для его повторного крепления. Если Вы разберёте устройство и отдадите нужные детали специалисту по такой починке, это обойдётся дешевле. (Monster не будет чинить Ваш планшет; они отправляют новый, а гарантия Walmart возвращает деньги. Всё это сопровождается большими неудобствами.)
Шаг 1

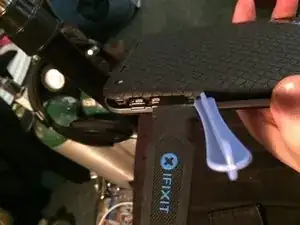

Осторожно подденьте заднюю крышку рядом с кнопками громкости лишь настолько, чтобы вставить клин или медиатор под кнопки и снять с них напряжение. (они болтаются и могут повредить переключатели внутри) Проходите по периметру аккуратно, не вводя инструмент слишком глубоко.

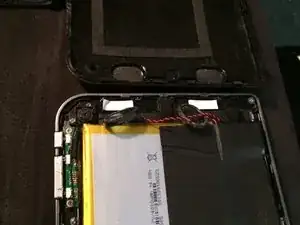

Завершите разъединение возле динамиков — они приклеены к крышке и напрямую припаяны к плате. Поднимите заднюю крышку снизу и отведите её вверх, вытащите динамики из посадочных мест; по краям они закреплены поролоновой лентой. Провода проходят под аккумулятором, пока оставьте их на месте.
Шаг 2

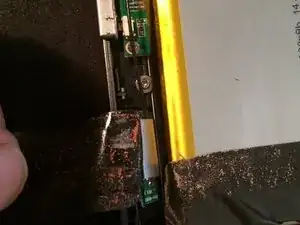

Wi‑Fi антенна расположена под переключателями громкости. Снимите ленту и переместите антенну на противоположную сторону. Провода припаяны непосредственно к плате, поэтому действуйте осторожно.
Отклейте ленту с аккумулятора и платы. Удалите её полностью. Аккумулятор приклеен и припаян к плате, поэтому будьте аккуратны при его отсоединении.
Шаг 3

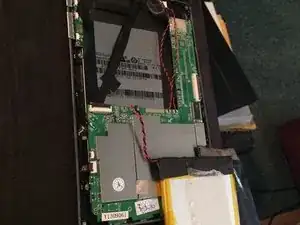

Отключите ленточные разъёмы. По два справа и по два слева. Поднимите фиксаторы и извлеките ленты. Будьте осторожны с проводом Wi‑Fi антенны слева — он припаян к плате и к плоскому шлейфу под платой.

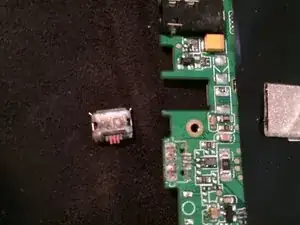

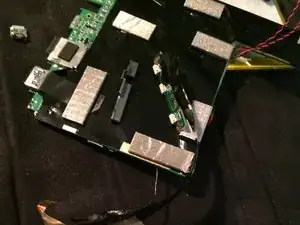

Снимите четыре маленьких винта с крестообразным шлицем на нижнем краю платы. Поднимите плату сверху и выньте её вверх и наружу. С этого момента можно ремонтировать разъём micro USB. Это потребует микропайки. Если Вы не умеете паять, найдите специалиста.
Шаг 4
Для продолжения разборки снимите фронтальную и тыловую камеры и соответствующие ленточные кабели со задней стороны экрана. Обратите внимание: фронтальную камеру удерживают два винта и небольшая скоба.
Снимите плату с кнопками, сами кнопки, ленту, шлейф и Wi‑Fi антенну с задней стороны экрана.

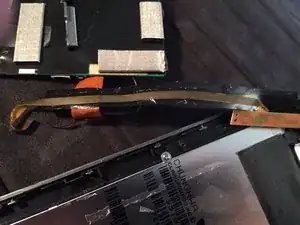

Обратите внимание, что ленточный кабель платы кнопок проходит под лентой и лентой Wi‑Fi. Будьте осторожны, чтобы не повредить их.
Шаг 5

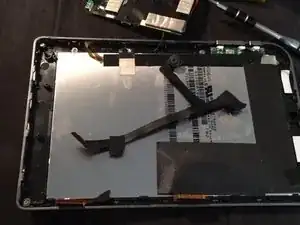

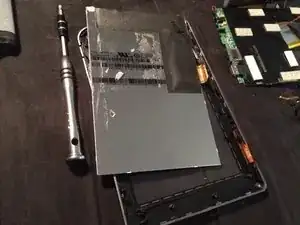

Снимите два маленьких винта и шайбы с левой стороны задней части экрана, удалите различные куски ленты и аккуратно вытяните экран из корпуса. Следите, чтобы не повредить ленточные разъёмы экрана и дигитайзера.

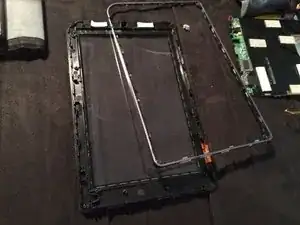

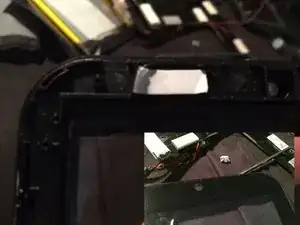

Ещё три винта и аккуратное поддевание отделят тонкую среднюю часть от дигитайзера. Необходим лёгкий прогрев по краям — остальная пластиковая часть снимется, и это будет полная разборка.
Заключение
Для сборки устройства выполните описанные шаги в обратном порядке.
