Замена материнской платы Motorola Xoom 2

Подденьте серебристую верхнюю заднюю крышку (панель вокруг камеры) при помощи медиаторов iFixit или аналогичного инструмента.

Отвинтите четыре винта 1,5 мм, крепящих основную заднюю крышку, при помощи отвертки T5. Эти винты расположены в ряд вдоль верхней части задней панели устройства.

Переверните устройство и с помощью инструмента для поддевания и медиаторов аккуратно надавливайте между внешним краем уплотнения, отмеченным стрелкой. Медленно двигайтесь по краям устройства, прикладывая равномерное давление, и отделите заднюю панель от дисплея.

Между задней панелью и аккумулятором имеется клей.

Снимите заднюю панель с устройства.

С помощью пинцета снимите синюю каптон-ленту.

Отложите этот кусок в сторону, он потребуется при сборке.

С помощью лопатки аккуратно подденьте и снимите блок камеры, используя показанную небольшую точку поддёма.

После извлечения камеры из корпуса используйте пинцет и аккуратно потяните, чтобы снять разъём с его посадочного места.

С помощью пинцета или монтажного инструмента аккуратно отсоедините кабель разъёма динамика от материнской платы.

Убедитесь, что красный провод находится справа, а чёрный — слева.

Используя монтажный инструмент или лопатку, аккуратно приложите давление в зазоре между динамиком и пластиковой рамой и подденьте динамик, чтобы вынуть его из устройства.

Динамики закреплены кусочком ленты.

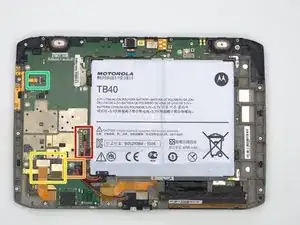

Отключите разъёмы, выделенные на фото. Здесь они показаны в рамках.

Мы будем отключать эти компоненты в порядке цвета. Помните ROY G BIV!

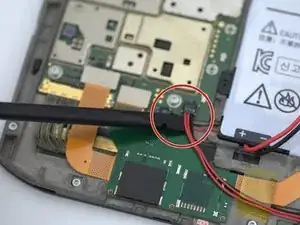

Сначала отключите аккумулятор для безопасности, выкрутив два винта 1,5 мм с помощью отвертки T5 Torx.

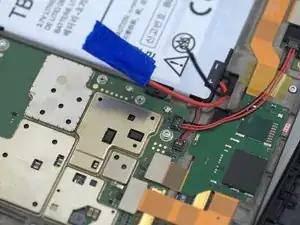

Следуя лучшим практикам безопасности, изолируйте красный положительный контакт, обернув разъём любым неметаллическим изоляционным материалом, например малярной или электроизоляционной лентой.

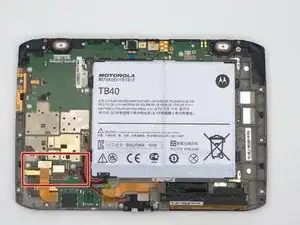

Следующие шаги будут выполняться в пределах выделенного красным сектора.

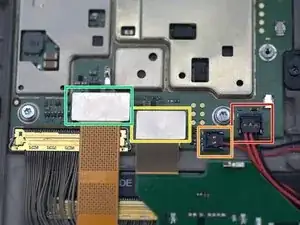

Разъёмы будут сниматься в следующем порядке: красный, оранжевый, жёлтый, затем зелёный.

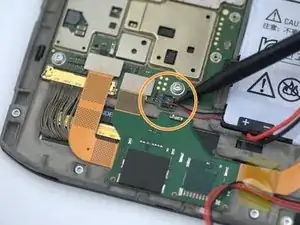

Начните с удаления этого трёхпроводного разъёма с помощью лопатки или аналогичного инструмента, как показано.

Затем снимите меньший двухпроводный разъём так же, как и первый.

Разъёмы вынимаются путём подъёма вверх, а не вытягивания в стороны.

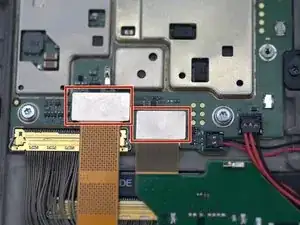

С помощью монтажного инструмента или лопатки отключите следующие разъёмы, прикладывая усилие вверх с нижней стороны соединений.

Будьте аккуратны при вытягивании разъёмов, чтобы не повредить их.

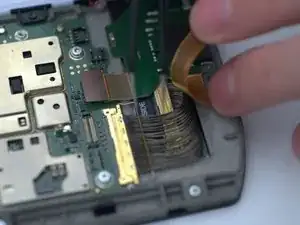

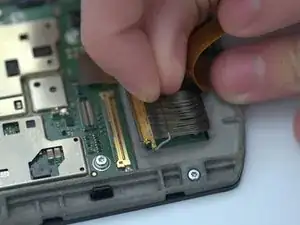

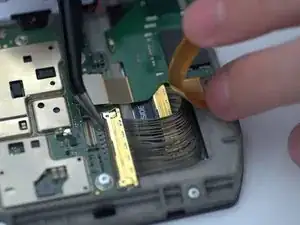

Аккуратно оттяните разъём пальцами. Используя пинцет, поднимите «ручку» разъёма, расположенную снизу. Эта ручка опирается перед жёлто-золотой металлической полосой в месте соединения проводов.

После того как ручка будет поднята и отведена в более доступное положение, вы сможете схватить её пальцами. Потяните ручку назад, чтобы отключить разъём от устройства.

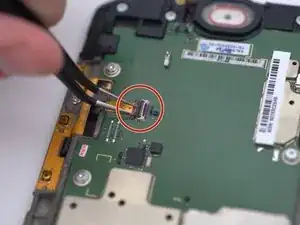

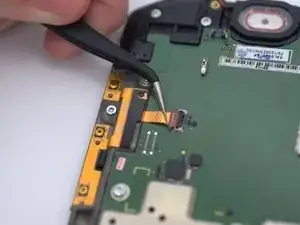

С помощью пинцета аккуратно подденьте чёрный пластиковый разъём, удерживающий кабель.

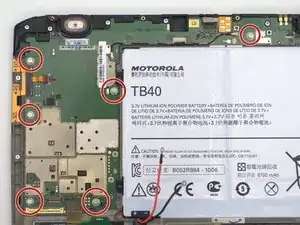

Удалите следующие шесть винтов 1,5 мм с помощью отвертки T5 Torx.

После того как все разъёмы и винты будут удалены с материнской платы, её можно поддеть и извлечь.

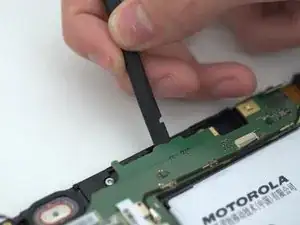

Начните поддевать материнскую плату в углу, ближайшем к аккумулятору. Сильного усилия не потребуется, так как плата на данном этапе полностью ослаблена.

Затем подденьте материнскую плату у верхней части устройства рядом с левым динамиком.

Когда вам удастся приподнять край платы достаточно высоко, схватите её и поднимите, направив к аккумулятору. Это предотвратит зацепление за кабель, отключённый на шаге 7.

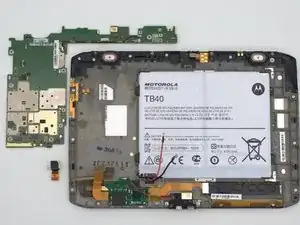

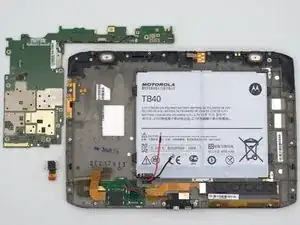

Удалите материнскую плату из устройства.
