Замена разъёма зарядки Motorola Xoom 2
Частые проблемы у Xoom 2 — постепенное ослабление сборки разъёма зарядки или деформированный/сломанный разъём. Следуйте этому руководству, чтобы заменить или отремонтировать сборку разъёма зарядки.
Примечание: во всех шагах этого руководства мы будем использовать отвертку Torx T5.
Шаг 1
Подденьте серебристую верхнюю заднюю крышку (панель вокруг камеры) медиаторами для вскрытия iFixit или аналогичным инструментом.
Шаг 2
Отверткой T5 отвинтите четыре винта 1.5 мм, удерживающие основную заднюю крышку. Эти винты расположены в ряд по верхней части задней стороны устройства.
Шаг 3
Переверните устройство и, используя монтажный инструмент и медиаторы для вскрытия, аккуратно надавите между внешним краем уплотнения, отмеченным стрелкой. Медленно обходите края устройства, равномерно прикладывая давление, и отделите заднюю панель от дисплея.
Между задней панелью и аккумулятором есть клей.
Шаг 4

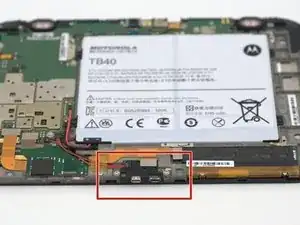

Снимите заднюю панель с устройства.
Шаг 5

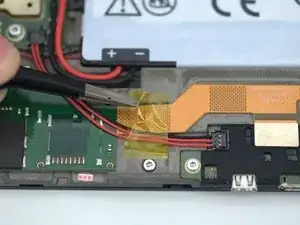

Пинцетом аккуратно приподнимите кусок жёлтой каптон-ленты, который удерживает несколько кабелей на месте.
Отложите этот кусок ленты в сторону — он понадобится при сборке.
Шаг 6

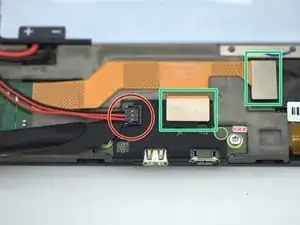

Используя лопатку, аккуратно отсоедините 3-контактный кабель.
Разъёмы 3-контактных кабелей изготовлены из мягкого легко ломаемого пластика. Будьте осторожны и не применяйте излишнюю силу при ремонте.

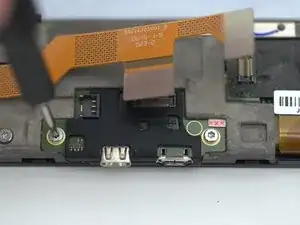

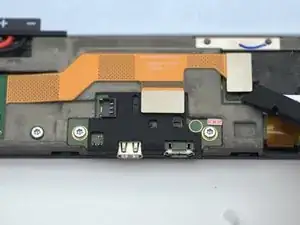

Затем аккуратно отсоедините плоский жёлтый шлейф в обеих точках подключения.
Шаг 7

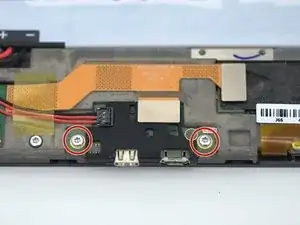

Отверткой Torx T5 отвинтите два винта 1.5 мм, удерживающие сборку разъёма зарядки.
Шаг 8

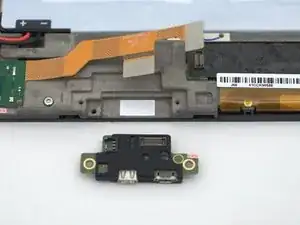

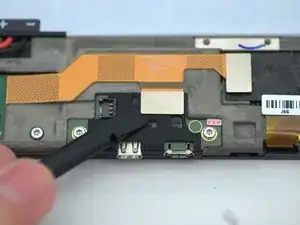

Используя лопатку, аккуратно приложите давление между шасси и сборкой разъёма зарядки, чтобы извлечь её.
Разъём зарядки должен быть свободен от шасси и требовать минимального или нулевого усилия для извлечения.
Резиновую оплётку, покрывающую сборку разъёма, может потребоваться снять и повторно использовать, в зависимости от того, поставляется ли замена с собственной оплёткой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
