Замена экрана Motorola Xoom 2

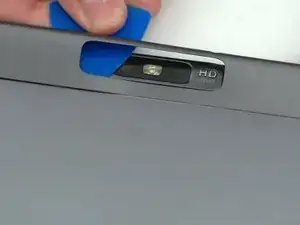

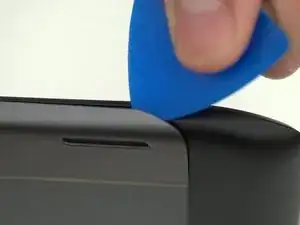

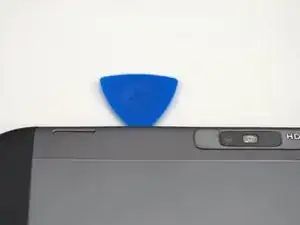

Подденьте серебристую верхнюю заднюю крышку (панель вокруг камеры) при помощи медиаторов iFixit или аналогичного инструмента.

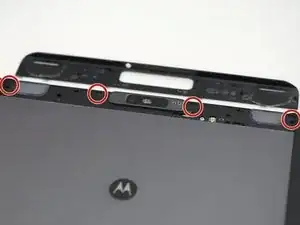

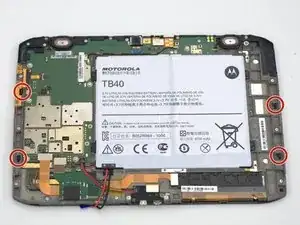

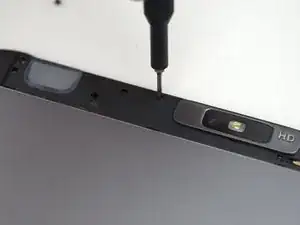

Отвинтите четыре винта 1,5 мм, крепящие основную заднюю крышку, используя отвёртку T5. Эти винты расположены в ряд по верхней части задней панели устройства.

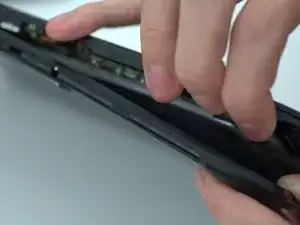

Переверните устройство и с помощью лопатки и медиаторов аккуратно приложите давление между внешним краем уплотнения, отмеченным стрелкой. Медленно обходите края устройства, прилагая равномерное давление, и отделите заднюю панель от дисплея.

Между задней панелью и батареей находится клей.

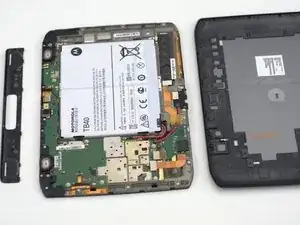

Снимите заднюю панель с устройства.

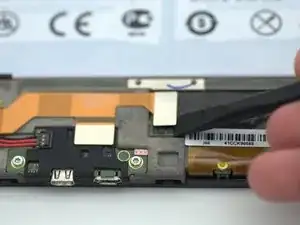

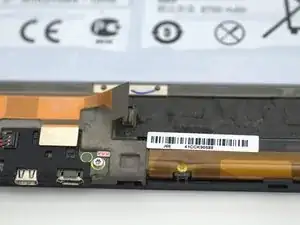

При помощи лопатки аккуратно отщёлкните оранжевый шлейф, прикреплённый слева от разъёма дигитайзера, и отогните разъём дигитайзера от устройства.

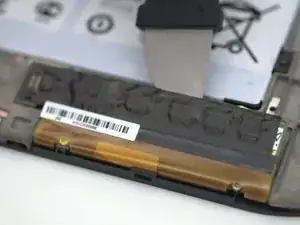

С помощью лопатки аккуратно приложите силу вдоль зазора между платой дигитайзера и шасси.

Пальцами аккуратно согните плату дигитайзера в указанное положение.

Этот шаг обязателен для полного извлечения узла экрана.

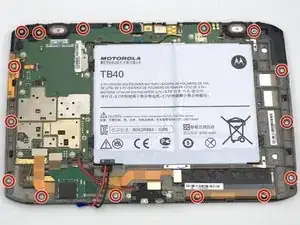

Отвинтите шестнадцать (16) винтов 1,5 мм, используя торцевую отвёртку T5.

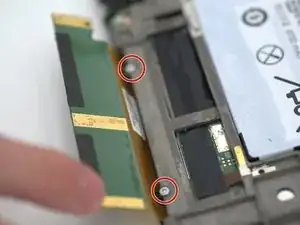

Два винта ранее были скрыты за разъёмом дигитайзера.

У винта, расположенного в верхнем правом углу устройства, прикреплена шайба.

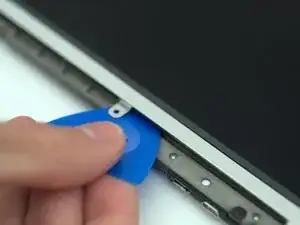

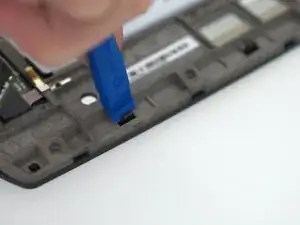

С помощью прихватывающего инструмента отщёлкните четыре чёрных пластиковых защёлки на коротких краях устройства.

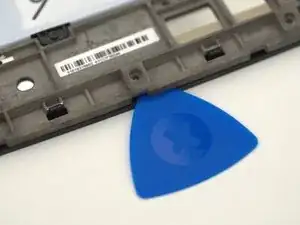

Вставка медиаторов между дигитайзером и корпусом может облегчить процесс, помогая удерживать защёлки в отщёлкнутом состоянии.

Не трогайте находящийся под ним ЖК-экран, держите его как можно более чистым!

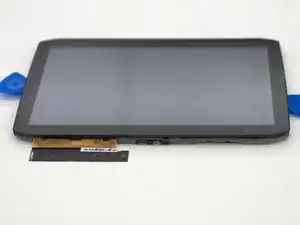

Осторожно переверните устройство и выведите разъём дигитайзера из-под устройства.

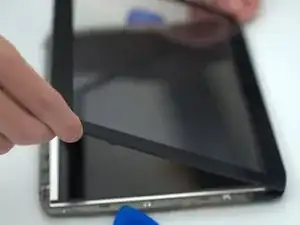

Аккуратно приподнимите нижний край дигитайзера, чтобы снять его с устройства.

Не трогайте LCD-экран под ним, держите его как можно более чистым!

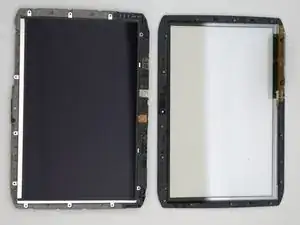

На этом этапе дигитайзер может быть заменён на новый; следующие шаги описывают замену ЖК-экрана.

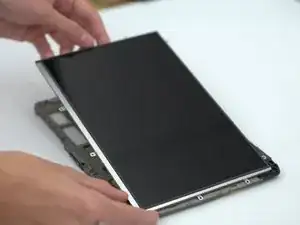

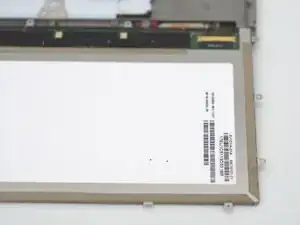

С помощью медиатора аккуратно приподнимите ЖК-экран из корпуса.

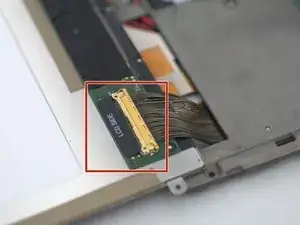

Удерживая монтажные язычки винтов руками, осторожно отогните ЖК-экран вниз, чтобы открыть разъём ЖК-экрана, расположенный внизу справа устройства.

Не прикасайтесь к поверхности ЖК-экрана, держите её как можно более чистой!

ЖК-экран и нижняя сторона нового дигитайзера могут быть очищены путём деликатной протирки микрофибровой тряпкой.

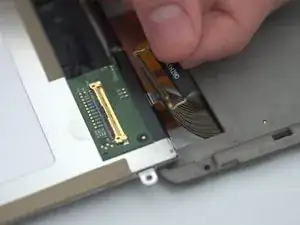

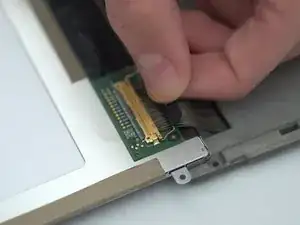

Осторожно поднимите язычок и аккуратно потяните его прямо назад, параллельно кабелю, пока кабель ЖК-экрана не выйдет из разъёма.

Небольшие покачивания язычком могут помочь разъёму легче расстыковаться.

Не прилагайте чрезмерную силу при снятии разъёма, это может повредить контакты и сделать кабель и/или ЖК-экран непригодными.

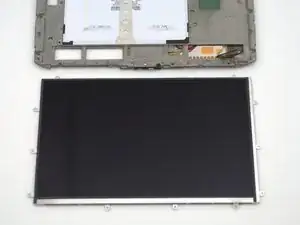

Снимите ЖК-экран с устройства.
