Замена аккумулятора Motorola Xoom 2

Отожмите серебристую верхнюю заднюю крышку (панель вокруг камеры) с помощью монтажных медиаторов iFixit или аналогичного инструмента.

С помощью отвертки T5 выкрутите четыре винта 1,5 мм, держащие основную заднюю крышку. Эти винты расположены в ряд по верхней части задней панели устройства.

Переверните устройство и, используя инструмент для поддевания и медиаторы, аккуратно приложите давление между внешним краем уплотнения, отмеченным стрелкой. Медленно проходите по краям устройства, равномерно прикладывая давление, и отделите заднюю панель от дисплея.

Между задней панелью и аккумулятором имеется клей.

Снимите заднюю панель с устройства.

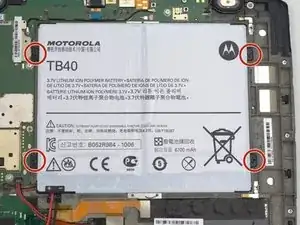

Используя отвертку Torx T5, выкрутите четыре винта 1,5 мм, фиксирующие аккумулятор по его периметру.

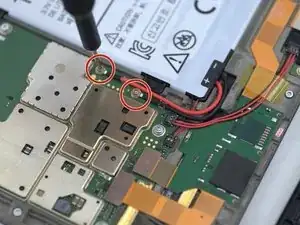

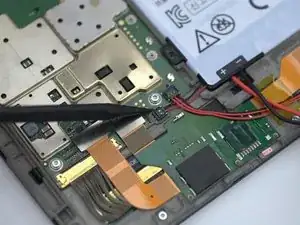

С помощью отвертки Torx T5 снимите два винта 1,5 мм, крепящие провода аккумулятора, и осторожно отожмите провода аккумулятора из зажимов кабеля монтажной лопаткой.

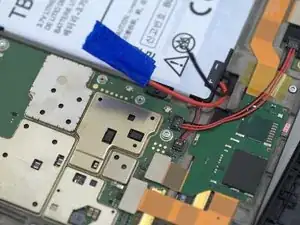

Следуя правилам техники безопасности, изолируйте красный положительный провод, обернув разъём любым нег проводящим скотчем, например малярным или изолентой.

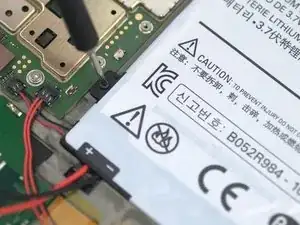

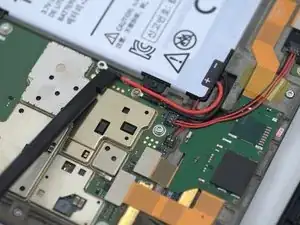

Аккуратно поддев снизу монтажной лопаткой, сначала отключите трёхконтактный разъём от планшета.

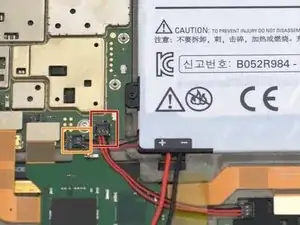

После отключения трёхконтактного разъёма снимите двухконтактный разъём аккумулятора, аккуратно поддев его снизу монтажной лопаткой.

Будьте осторожны и не прилагайте слишком большую силу! Используемые разъёмы изготовлены из мягкого пластика и легко ломаются.

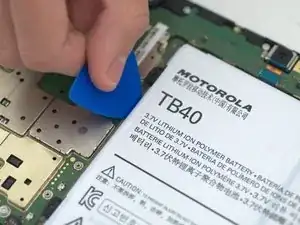

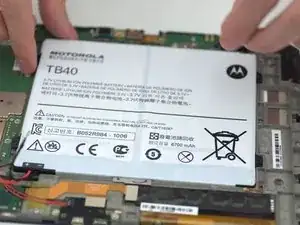

С помощью медиаторов аккуратно подденьте аккумулятор и извлеките его из устройства.
