Замена разъёма для наушников Nabi 2
Некоторые владельцы планшета столкнулись с проблемами разъёма для наушников. Если разъём не работает, это руководство по ремонту поможет его снять и заменить. Обратите внимание: это руководство следует использовать, если очистка разъёма не устранила ваши аудиопроблемы.
Важно: в этом руководстве потребуется пайка и выпаивание. При пайке следите, чтобы не прикасаться к металлическим частям паяльника. Он быстро и сильно нагревается.
Шаг 1
Снимите резиновый бампер с планшета.
Шаг 2
Отверткой PH00 выньте четыре крайних винта с задней панели планшета.
Шаг 3
Аккуратно вставьте пластиковый демонтажный инструмент в зазор корпуса и начните осторожно разъединять две пластиковые части.
Обработайте инструментом весь периметр устройства. Маленькие пластиковые защёлки должны разойтись. Если это не происходит, аккуратно надавите наружу, пока защёлки не отпустят.
Не применяйте силу при открывании защёлок — их легко сломать.
Шаг 4
Положите планшет на ровную поверхность и снимите жёлтую ленту с ZIF‑коннектора с каждой стороны.
Шаг 5
С помощью лопатки сдвиньте коричневую вкладку вперёд с каждой стороны коннектора.
Сдвигайте до тех пор, пока коннектор не освободится полностью, затем отделите экран от нижней части планшета.
Если экран работает некорректно, потребуется замена всего дисплейного модуля.
Шаг 6
С помощью лопатки приподнимите аккумулятор и отложите его в сторону.
Шаг 7
Отпаять разъём аккумулятора и полностью убрать аккумулятор.
Запомните порядок цветов проводов для последующей установки.
Шаг 8
При помощи паяльника отсоедините провода динамика от платы.
Шаг 9
Отверткой Philips PH000 выкрутите по два винта 3 мм Phillips #000 с каждой стороны динамиков, удерживающих их на месте.
Шаг 10
После того как винты удалены, извлеките динамики из устройства.
Шаг 11
Снимите семь винтов 4 мм Phillips #000 с помощью отвертки PH#000.
Шаг 12
Снимите ленту, прикрепляющую материнскую плату к пластиковому корпусу.
Шаг 13
Извлеките материнскую плату, приподняв её в указанной области.
Шаг 14

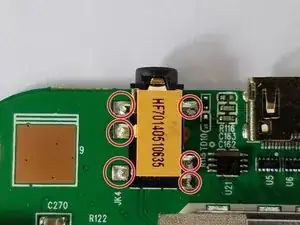

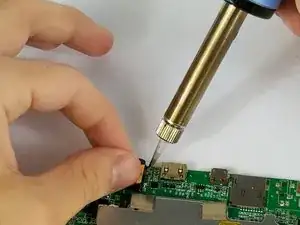

Отпаяйте шесть выводов, соединяющих разъём для наушников с материнской платой.
Снимите разъём для наушников с материнской платы.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
