Замена камеры на задней панели Motorola Xoom 2
Со временем камера устройства может выйти из строя. Общие симптомы неисправной камеры могут включать (но не ограничиваются): устройство не делает фотографии, камера отображает черный экран, камера не включается и т.д.
Этот руководствующий документ демонстрирует шаги, необходимые для замены треснувшей, поврежденной или неработоспособной камеры на задней панели Xoom 2.
Шаг 1
С помощью пластиковых лопаток iFixit или аналогичного инструмента, аккуратно снимите серебристую верхнюю заднюю крышку (панель вокруг камеры).
Шаг 2
Используя отвертку T5, открутите четыре винта длиной 1,5 мм, крепящие основную заднюю крышку. Эти винты расположены в линию по верхней части задней панели устройства.
Шаг 3
Переверните устройство и с помощью инструмента для поддевания и открывающих пластиковых лопаток аккуратно приложите давление к внешнему краю уплотнения, отмеченному стрелкой. Медленно двигайтесь по краям устройства, равномерно прикладывая давление, и отделите заднюю панель от дисплея.
Между задней панелью и батареей находится клей.
Шаг 4
Снимите заднюю панель с вашего устройства.
Шаг 5

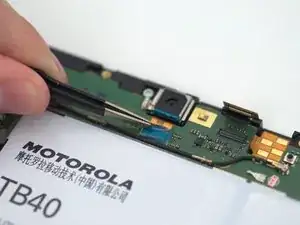

С помощью пинцета удалите синюю клейкую ленту Kapton.
Отложите этот элемент, так как он потребуется для сборки.
Шаг 6

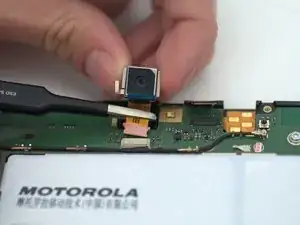

С помощью лопатки аккуратно подденьте и снимите сборку камеры, используя указанный маленький поддевный объект.
После удаления камеры из корпуса, используйте пинцет и аккуратно потяните, чтобы отключить разъем от его корпуса.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
