Замена платы питания (DC) Asus VivoTab Note 8
Это пошаговое руководство по замене платы питания (DC) в Asus VivoTab Note 8. Плата питания в Asus VivoTab Note 8 отвечает за подачу аудиосигнала непосредственно из устройства, и при её неисправности качество звука может ухудшаться. Это руководство поможет заменить её при поломке или повреждении; пайка и специальные навыки не требуются.
Шаг 1
Удалите стилус и карту памяти, если они у вас установлены; они могут мешать при вскрытии устройства.
С помощью пластикового инструмента для вскрытия отожмите кромки корпуса. Слот для карты памяти удобен для начала открытия.
Шаг 2
Продвигайте инструмент вдоль кромок планшета и поднимайте там, где это возможно. Возможно, потребуется открыть все стороны, чтобы снять панель.
Разделите стороны корпуса вручную.
Шаг 3
После снятия панели отложите её в сторону.
Шаг 4

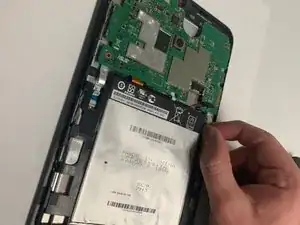

Отключите аккумулятор от материнской платы.
Подденьте соединительный элемент чем‑нибудь тонким (подойдёт ноготь) и приложите силу строго вверх, перпендикулярно задней панели устройства.
Шаг 5

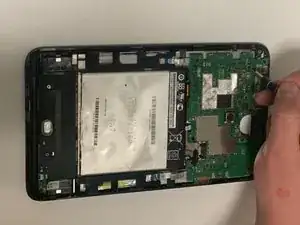

Выверните винты, удерживающие чёрный пластиковый фиксатор, ограничивающий движение материнской платы, крестовой отверткой Phillips #000.
Осторожно снимите чёрный пластиковый фиксатор с материнской платы.
Шаг 6

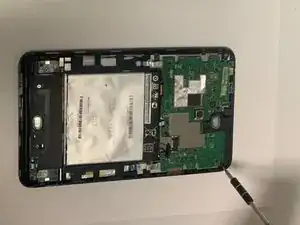

Выверните шесть винтов, удерживающих материнскую плату, крестовой отверткой Phillips #000.
Шаг 7

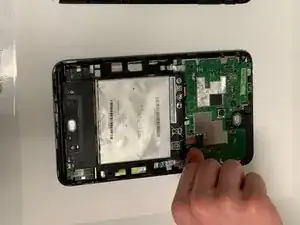

Осторожно извлеките оставшиеся шлейфы и кабели, подключенные к материнской плате.
Снимите материнскую плату с устройства.
Шаг 8

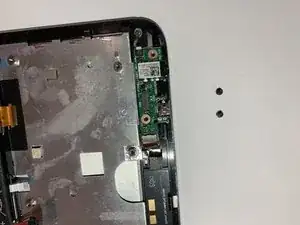

Выверните два винта Phillips #000, фиксирующие плату.
Шаг 9

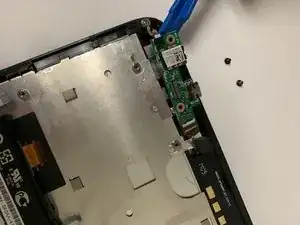

Поднимите плату с помощью инструмента для вскрытия.
Шаг 10

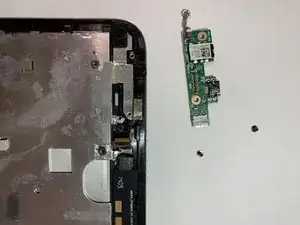

Отведите плату питания (DC), удерживая шлейф.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
