Замена аккумулятора Asus VivoTab RT TF600T

Убедитесь, что планшет выключен.

Отсоедините планшет от подключённой клавиатуры.

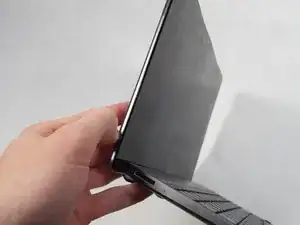

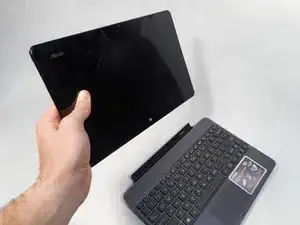

Чтобы снять клавиатуру, просто нажмите переключатель на левой стороне экрана и снимите часть планшета.

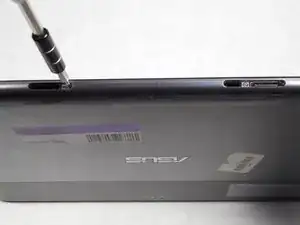

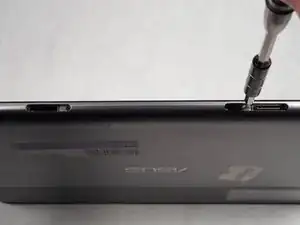

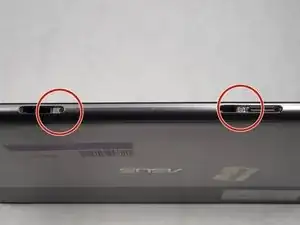

Поверните устройство на 180° и снимите два винта 1,59 мм в нижней части устройства.

Используйте крестообразную отвертку размера PH000, чтобы удалить два винта 1,59 мм #000.

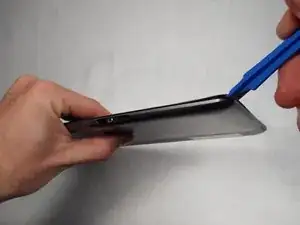

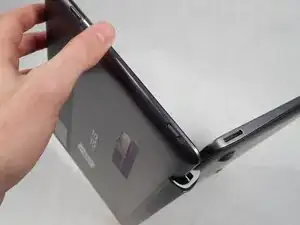

Используйте пластиковый инструмент для открытия, чтобы отстегнуть экран от задней панели.

Вставьте пластиковый инструмент в правый нижний угол и аккуратно начните поддевать экран.

Когда экран начнёт отделяться от корпуса устройства, продолжайте работать инструментом по внешним краям, пока экран полностью не отделится.

Теперь, когда экран полностью отсоединён, положите заднюю панель на ровную поверхность.

Поднимите экран, чтобы увидеть внутреннюю часть планшета.

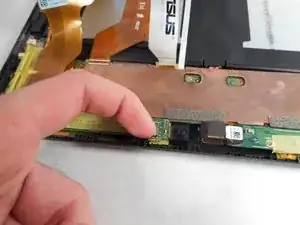

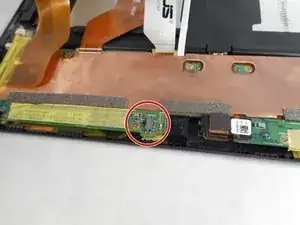

Перед отключением кабелей дисплея выключите переключатель с маркировкой DIP; этот переключатель используется для обесточивания системы.

Аккумулятор подключён к материнской плате. Чтобы избежать короткого замыкания устройства, вы должны перевести переключатель с маркировкой DIP в положение OFF.

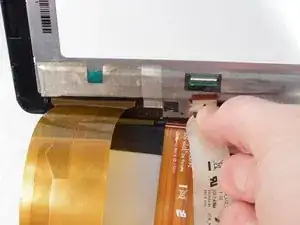

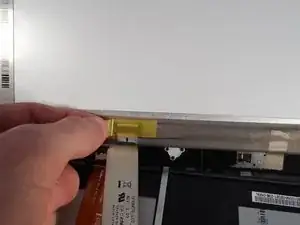

Снимите жёлтую ленту, закрывающую концы кабелей.

После подъёма жёлтой ленты Вы увидите белую полоску. Белая полоска на самом деле является рычагом.

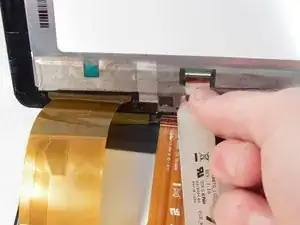

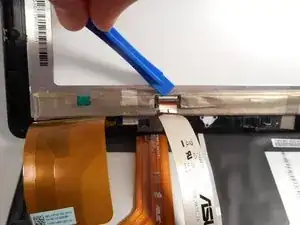

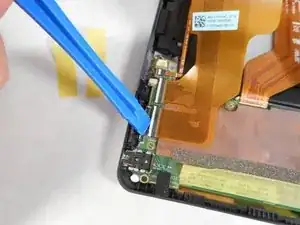

Используйте пластиковый инструмент для открытия, чтобы нажать на рычаги.

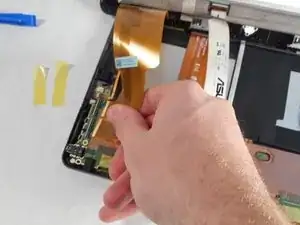

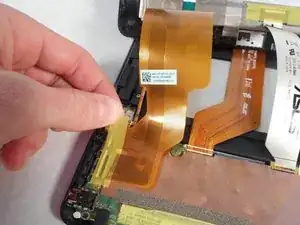

Когда все три белых рычага нажаты, аккуратно потяните каждый кабель дисплея, пока он не отсоединится.

Поднимите экран вверх, чтобы снять его.

Поверните планшет по часовой стрелке так, чтобы материнская плата была обращена от Вас.

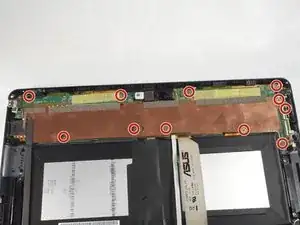

Удалите одиннадцать винтов 0,79 мм #000 вокруг материнской платы с помощью крестообразной отвертки #000.

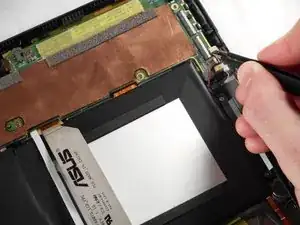

Снимите два провода на правой стороне планшета с помощью остроконечных пинцетов для точной работы.

Будьте осторожны — остроконечные пинцеты очень острые.

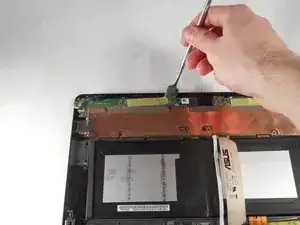

Используйте нейлоновую или металлическую лопатку, чтобы помочь поддеть материнскую плату от задней панели.

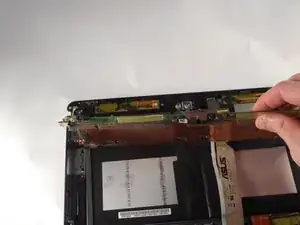

Когда материнская плата отделится от клея, поднимите её рукой и переместите к противоположному концу задней панели.

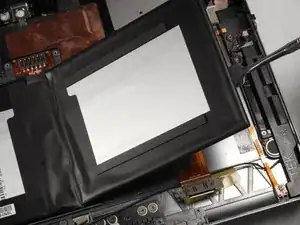

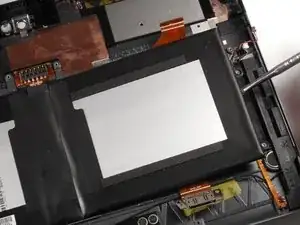

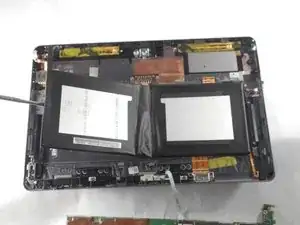

Используйте нейлоновую или металлическую лопатку, чтобы поддеть аккумулятор от задней панели.

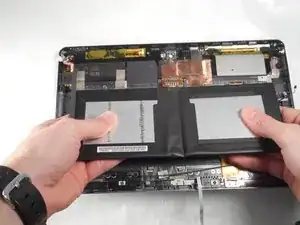

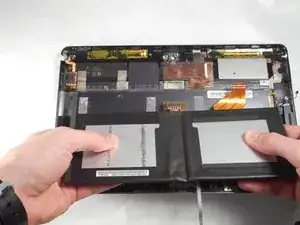

Осторожно поднимите аккумулятор над контактными штырями обеими руками.

Снимите аккумулятор и установите новый.
