Замена батареи док-станции Acer Iconia W510
Планшет и док используют одну и ту же батарею. Это руководство показывает, как извлечь батарею из дока/клавиатуры.
Шаг 1
Снимите два винта Torx T6 длиной 6,6 мм возле шарнира.
Снимите четыре винта Torx T6 длиной 3,6 мм по обеим сторонам.
Шаг 2
С помощью ножа Xacto отогните резиновую полоску с каждого конца достаточно, чтобы обнажить два винта.
Снимите два винта Phillips длиной 4,5 мм.
Шаг 3
Отщёлкните заднюю крышку.
Шаг 4
Снимите нижнюю крышку.
Шаг 5
Используя две защёлки по обе стороны разъёма, отключите батарею.
Шаг 6

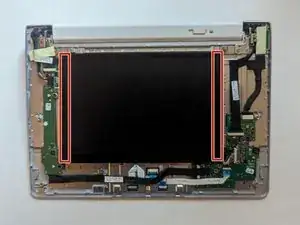

Две полоски клея по обеим сторонам удерживают батарею на месте.
Шаг 7

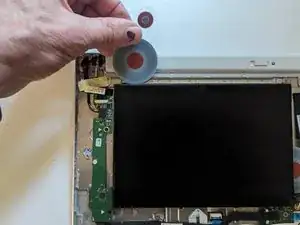

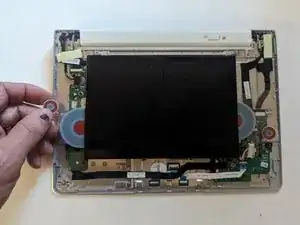

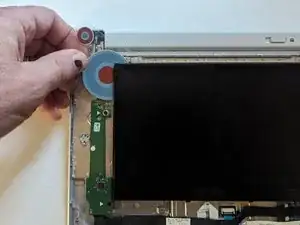

Используйте гибкий кусок пластика, чтобы разрезать полоску клея с одной стороны.
Оставьте пластик на месте при работе с другой стороны.
Шаг 8

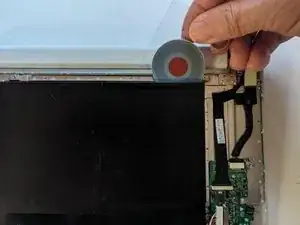

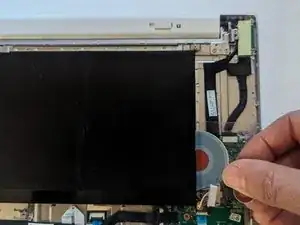

Разрежьте полоску клея с другой стороны.
Шаг 9

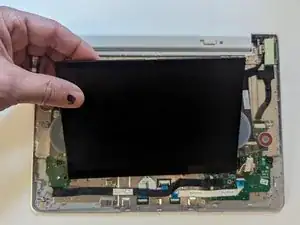

Поднимите батарею из дока.
Шаг 10

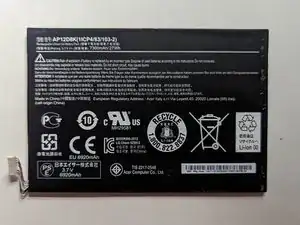

Батарея теперь свободна.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
