Acer Icona W510 Отключение вибромотора — только предварительные действия

Осторожно вставьте металлический лопаточный инструмент между задней крышкой и рамкой под углом, как показано.

Поверните инструмент влево, чтобы начать разъединение защелок.

Двигайтесь к углу, поддевая и поворачивая, чтобы защёлкивали крышку по мере продвижения.

Вставьте пластиковую лезвие-открывашку, чтобы защёлки не закрылись снова, когда вы обойдёте угол и начнёте работать по правой стороне планшета.

Продолжайте как прежде: поддевайте и поворачивайте, чтобы освободить фиксаторы.

Продолжайте вдоль верхнего края как раньше.

Когда дойдёте до угла, будьте осторожны и не вставляйте инструмент в пространство под символом включения. Там находится хрупкая защёлка, которую легко сломать при поддевании инструментом.

Отключите левую сторону планшета от корпуса.

Возвращаясь к нижней стороне, маленькая деталь здесь сама по себе немного капризна при отщёлкивании — просто повторите ту же процедуру, что и с первой.

И, наконец, последний участок между разъёмом клавиатуры/питания и направляющим штифтом справа, обратно к месту, где вы начали.

Задняя крышка снята.

Отклейте ленту, закрепляющую разъём батареи.

Возьмитесь за штекер за выступы по бокам и тяните прямо, чтобы вынуть его из разъёма.

Отклейте заземляющую ленту от разъёма зарядки.

Используя лопаточку, отогните защёлку, фиксирующую гибкий кабель разъёма зарядки.

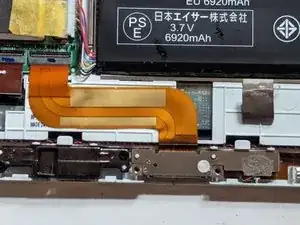

Возьмитесь за тянущую бирку гибкого кабеля и используйте её, чтобы вынуть кабель из разъёма.

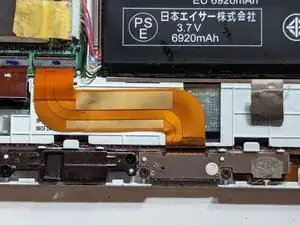

Гибкий кабель слабо приклеен к рамке дисплея, поэтому используйте лопаточку, чтобы отсоединить его.

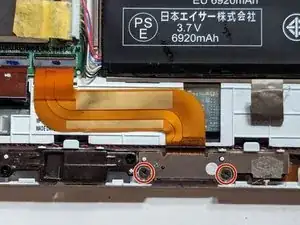

Удалите два винта Phillips 2,1 мм.

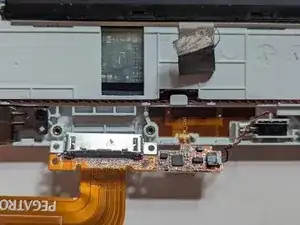

Осторожно переверните сборку кабеля, так как она всё ещё приклеена к рамке тонкой полоской гибкого кабеля. Будьте осторожны, чтобы не сломать эту полоску.

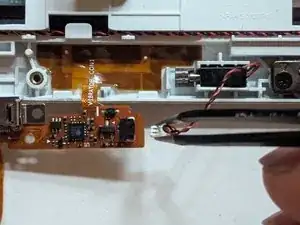

Отключите вибромотор от платы цепи разъёма зарядки.
