Замена материнской платы Asus VivoTab RT TF600T

Убедитесь, что планшет выключен.

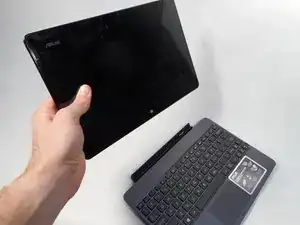

Отсоедините планшет от подсоединённой клавиатуры.

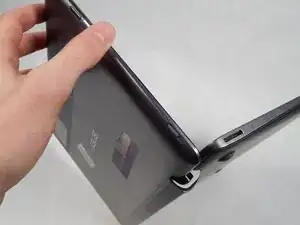

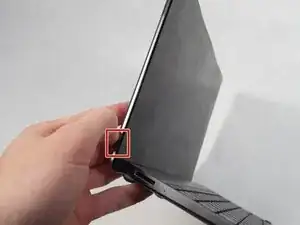

Чтобы снять клавиатуру, просто нажмите защёлку на левой стороне экрана и отведите часть с планшетом.

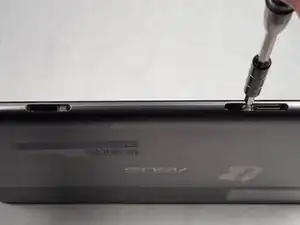

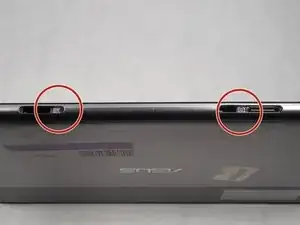

Поверните устройство на 180° и используйте отвёртку PH000, чтобы выкрутить два винта длиной 1,59 мм внизу.

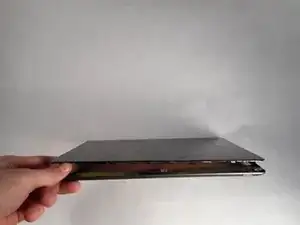

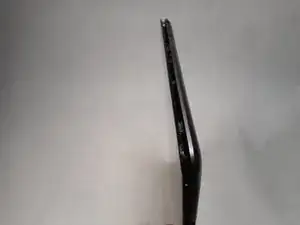

Вставьте пластиковый инструмент для вскрытия в правый нижний угол и аккуратно начните поддевать экран.

Когда экран начнёт отделяться от корпуса, проводите инструментом по внешним кромкам до полного отделения экрана.

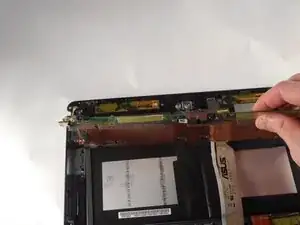

После отделения рамки приподнимите сборку экрана частично от материнской платы.

Сборка экрана всё ещё подключена к материнской плате. Подоприте экран небольшим стаком книг или другим прочным предметом, пока вы продолжаете освобождать кабели.

Перед отключением кабелей дисплея переключите выключатель с маркировкой DIP; этот выключатель используется для обесточивания системы.

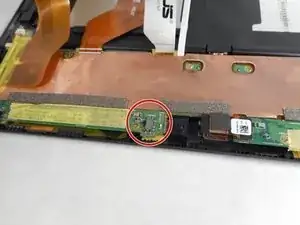

Батарея подключена к материнской плате. Чтобы избежать короткого замыкания, установите переключатель с маркировкой DIP в положение OFF.

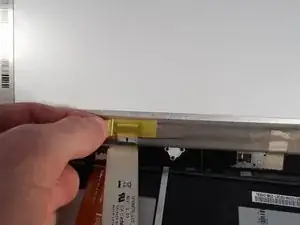

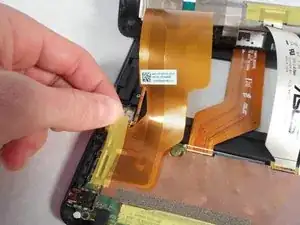

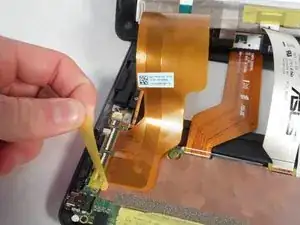

Снимите жёлтую ленту, фиксирующую ZIF-разъёмы цифроанализатора и ЖК-экрана.

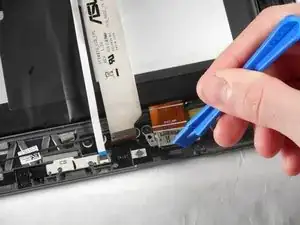

После снятия жёлтой ленты используйте пластиковый инструмент для вскрытия, чтобы приподнять две защёлки ZIF-разъёмов цифроанализатора; вытяните шлейф.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ZIF-разъём ЖК-экрана; вытяните шлейф.

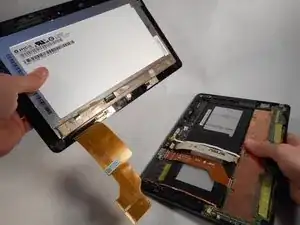

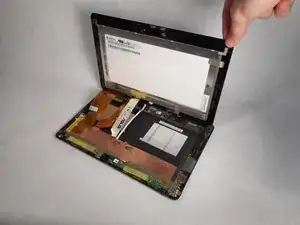

Поднимите экран вверх и снимите его.

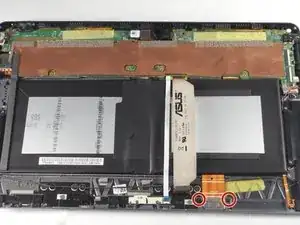

С помощью крестовой отвёртки #00 выкрутите два винта 0,79 мм с разъёма зарядки.

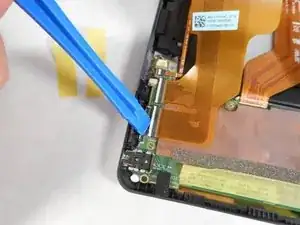

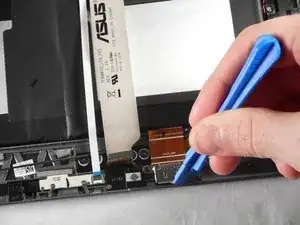

Поместите пластиковый инструмент для вскрытия за разъём зарядки, ближе к внешнему краю устройства.

Аккуратно подденьте разъём зарядки и отделите его от корпуса.

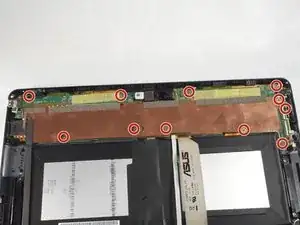

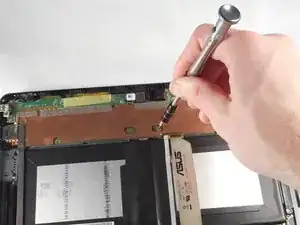

Удалите одиннадцать винтов PH000 0,79 мм с материнской платы.

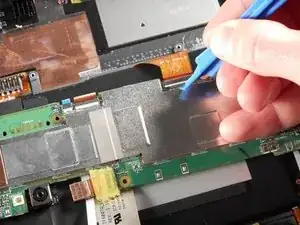

Используйте нейлоновую лопатку, чтобы осторожно поддеть материнскую плату от задней панели.

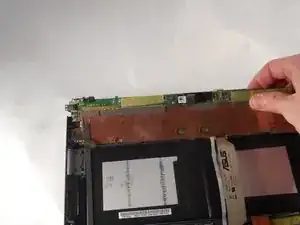

Когда плата отделится от клея, поднимите её рукой и отведите к противоположному концу задней панели.

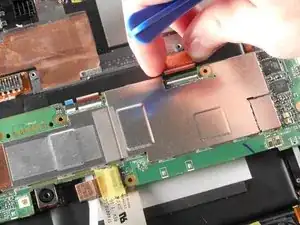

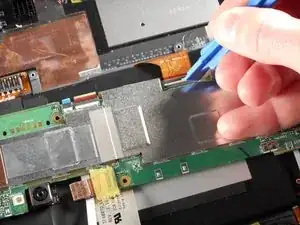

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и освободить ZIF-разъём батареи; аккуратно вытяните шлейф.

Снимите материнскую плату.
