Замена платы IO Asus VivoTab Note 8
Перед удалением платы IO необходимо снять заднюю панель. Плата IO скрыта в нижнем правом углу устройства и в основном закрыта.
Шаг 1
Удалите стилус и карту памяти, если они у вас есть; они могут мешать при открытии устройства.
Приподнимите края крышки с помощью пластиковой лопатки. Слот для карты памяти очень полезен для начала.
Шаг 2
Проведите открывающим инструментом по краям планшета и поднимайте его везде, где сможете. Возможно, вам нужно будет открыть все стороны, чтобы снять панель.
Отделите стороны корпуса вручную.
Шаг 3

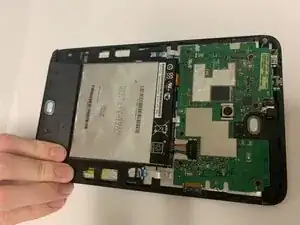

После снятия панели положите её в сторону.
Шаг 4

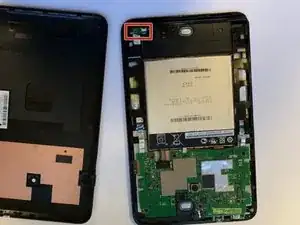

После удаления задней панели вы увидите плату IO под другим съемным пластиковым элементом.
Шаг 5

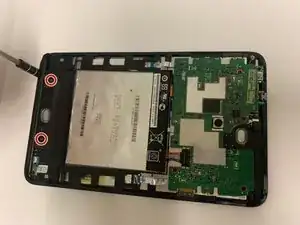

Открутите два винта пластикового элемента и снимите его.
Шаг 6

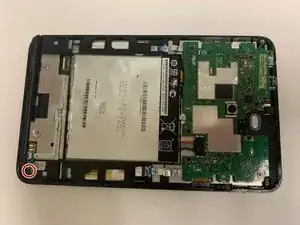

Открутите винт, удерживающий плату IO на месте.

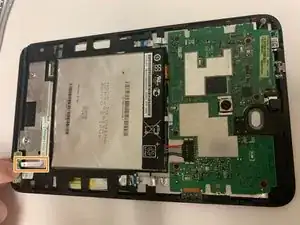

Вытащите шлейф (удерживайте шлейф одной рукой, а плату другой, затем потяните) и снимите плату IO.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
