Замена динамика Asus VivoTab RT TF600T

Убедитесь, что планшет выключен.

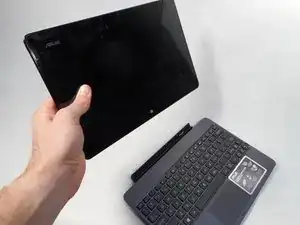

Отсоедините планшет от подключённой клавиатуры.

Чтобы снять клавиатуру, просто нажмите защёлку на левой стороне экрана и отведите часть планшета в сторону.

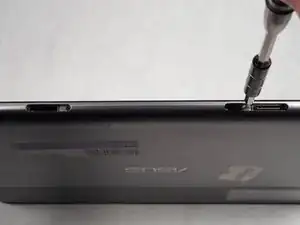

Поверните устройство на 180° и удалите два винта 1,59 мм с насечкой #000 в нижней части корпуса.

Используйте крестовую отвёртку PH000 для снятия двух винтов 1,59 мм с насечкой #000.

Используйте пластиковый инструмент для вскрытия, чтобы отделить экран от задней панели.

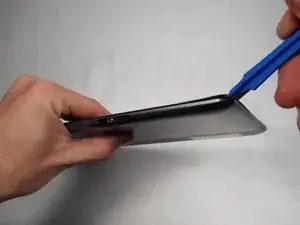

Вставьте пластиковый инструмент в нижний правый угол и аккуратно начните поддевать экран.

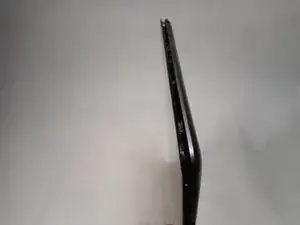

Когда экран начнёт отделяться от корпуса, обойдите инструментом по внешним кромкам, пока весь экран полностью не отсоединится.

После полного отсоединения экрана положите заднюю панель на ровную поверхность.

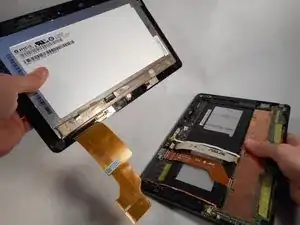

Поднимите экран, чтобы получить доступ к внутренней части планшета.

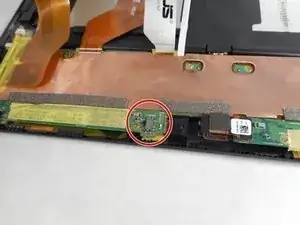

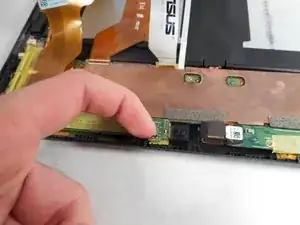

Перед отключением кабелей дисплея выключите переключатель с маркировкой DIP; этот переключатель используется для обесточивания системы.

Аккумулятор подключён к материнской плате. Чтобы избежать короткого замыкания устройства, переведите переключатель с маркировкой DIP в положение OFF.

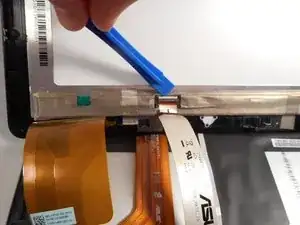

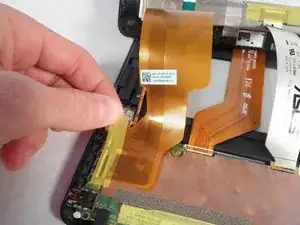

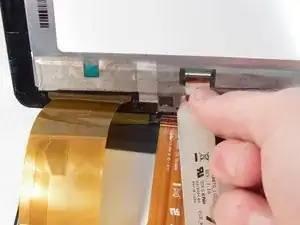

Снимите жёлтую ленту, закрывающую концы кабелей.

После поднятия жёлтой ленты вы увидите белую полоску. Белая полоска является рычажком.

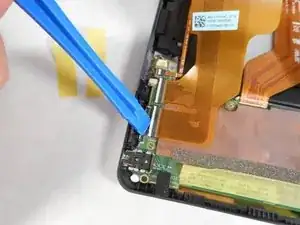

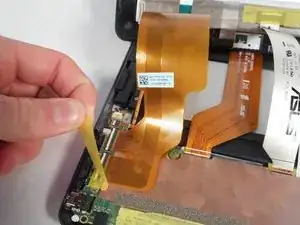

Используйте пластиковый инструмент для вскрытия, чтобы нажать на рычажки.

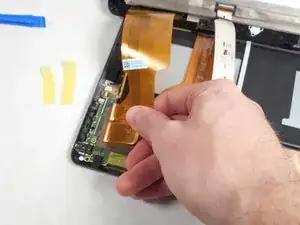

Когда все три белых рычажка нажаты, аккуратно потяните каждый кабель дисплея, пока он не отсоединится.

Поднимите экран вверх и снимите его.

Поверните планшет по часовой стрелке так, чтобы динамик оказался справа.

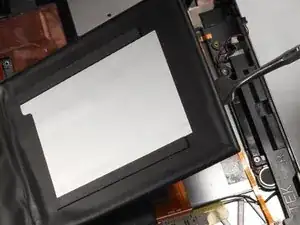

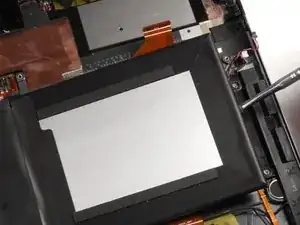

Используйте нейлоновую или металлическую лопатку, чтобы поддеть аккумулятор и отделить его от задней панели.

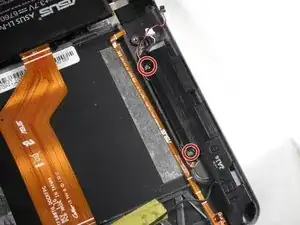

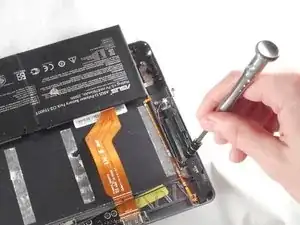

Удалите два винта 0,79 мм с насечкой #00 из крепления динамика с помощью крестовой отвёртки #00.

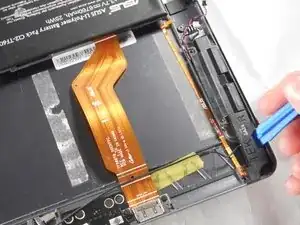

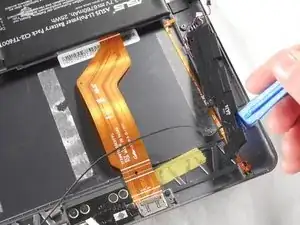

Извлеките динамик с помощью пластикового инструмента для вскрытия.
