Замена вибромотора Acer Iconia W510

Аккуратно вставьте металлический монтажный инструмент между задней крышкой и рамкой под углом, как показано.

Поверните инструмент влево, чтобы начать отщёлкивание защёлок.

Двигайтесь к углу, поддев и поворачивая инструмент, чтобы поочередно вынуть защёлки.

Вставьте пластиковую лопатку, чтобы защёлки не закрылись снова, когда вы обойдёте угол и начнёте работать с правой стороны планшета.

Продолжайте, как и прежде: поддевать и поворачивать, чтобы освободить защёлки.

Продолжайте вдоль верхнего края, как и ранее.

При подходе к углу будьте осторожны и не вставляйте инструмент в пространство под символом включения. Там находится хрупкая защёлка, которую легко сломать при поддевании инструментом.

Отщёлкните левую сторону планшета.

Возвращаясь к нижней стороне, этот маленький элемент сам по себе немного капризен при отщёлкивании — действуйте так же, как с первым.

И, наконец, заключительная часть между разъёмом клавиатуры/питания и направляющим штифтом справа — вернитесь к месту, где начинали.

Задняя крышка снята.

Отогните клейкую ленту, фиксирующую разъём аккумулятора.

Схватите штекер за выступы по обеим сторонам и тяните прямо, чтобы вынуть его из разъёма.

Отклейте заземляющую ленту от разъёма зарядки.

С помощью лопатки отогните защёлку, фиксирующую гибкий кабель разъёма питания.

Схватите тяговую язычок на гибком кабеле и используйте его, чтобы вытянуть кабель из разъёма.

Гибкий кабель слегка приклеен к раме дисплея, поэтому используйте лопатку, чтобы отделить его.

Удалите два винта Phillips 2,1 мм.

Осторожно переверните сборку кабеля, она всё ещё приклеена к рамке тонкой полоской гибкого кабеля. Будьте осторожны, чтобы не сломать эту полоску.

Отключите вибромотор от платы разъёма зарядки.

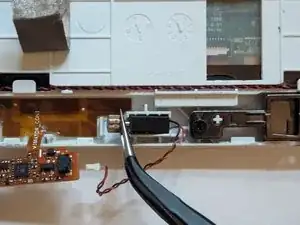

Пинцетом поднимите вибромотор из его крепёжного кронштейна.

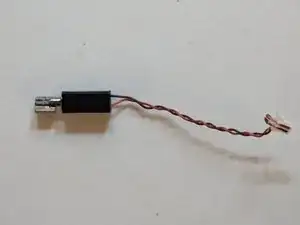

Вибромотор теперь свободен.
