Замена зарядного порта экрана Asus VivoTab RT TF600T

Убедитесь, что планшет выключен.

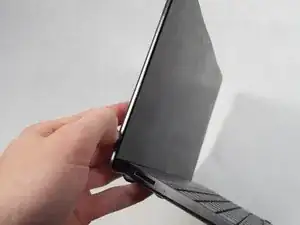

Отсоедините планшет от прикреплённой клавиатуры.

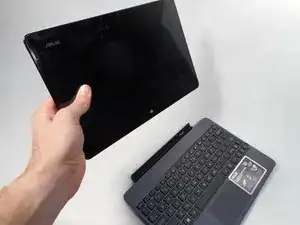

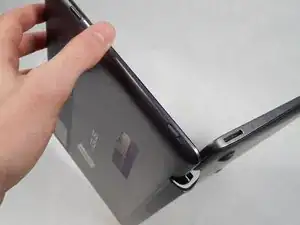

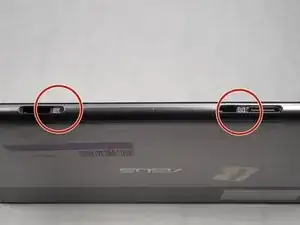

Чтобы снять клавиатуру, просто нажмите переключатель на левой стороне экрана и отсоедините планшетную часть.

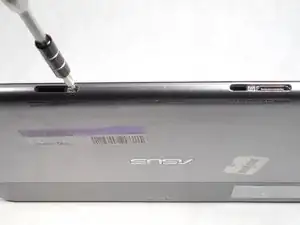

Поверните устройство на 180° и удалите два винта 1.59 мм в нижней части устройства.

Используйте крестовую отвёртку размера PH000 для удаления двух винтов 1.59 мм.

Используйте пластиковый монтажный инструмент, чтобы отделить экран от задней панели.

Вставьте пластиковый монтажный инструмент в нижний правый угол и аккуратно начните поддевать экран.

Когда экран начнёт отделяться от корпуса устройства, продолжайте работать инструментом по внешним краям, пока весь экран не отсоединится.

Теперь, когда экран полностью отсоединён, положите заднюю панель на ровную гладкую поверхность.

Поднимите экран, чтобы увидеть внутреннюю часть планшета.

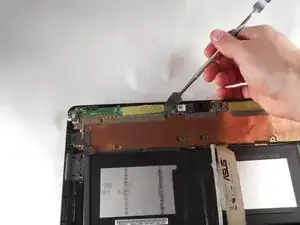

Перед отключением кабелей дисплея переведите переключатель с надписью DIP в положение выкл.; этот переключатель используется для обесточивания системы.

Батарея подключена к материнской плате. Чтобы избежать короткого замыкания устройства, установите переключатель DIP в положение OFF.

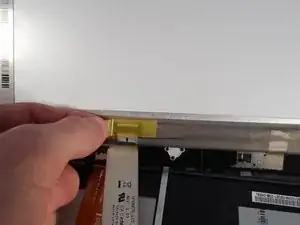

Снимите жёлтую ленту, закрывающую концы кабелей.

После поднятия жёлтой ленты Вы увидите белую полосу. Белая полоса является рычажком.

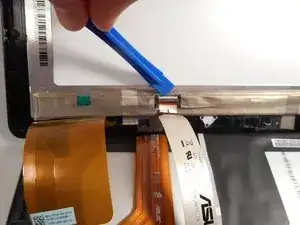

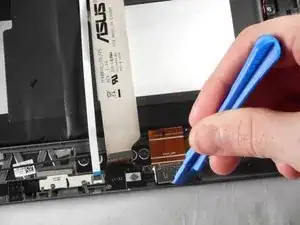

Используйте пластиковый монтажный инструмент, чтобы нажать рычажки.

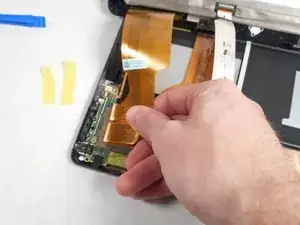

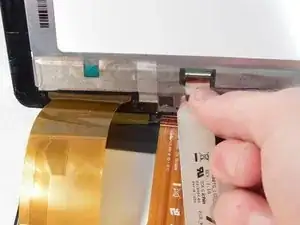

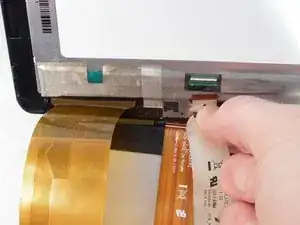

Когда все три белых рычажка нажаты, аккуратно потяните каждый кабель дисплея, пока кабель не отключится.

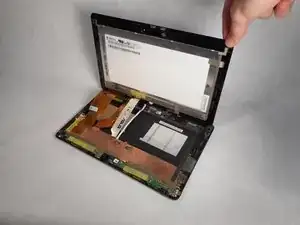

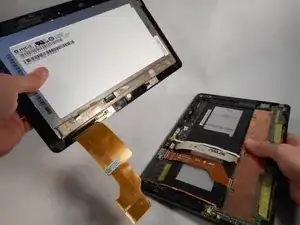

Поднимите экран вверх, чтобы снять его.

Поверните планшет по часовой стрелке так, чтобы порт зарядки был обращён к Вам.

Удалите два винта 0.79 мм, используя отвёртку Philips #00, фиксирующие порт зарядки.

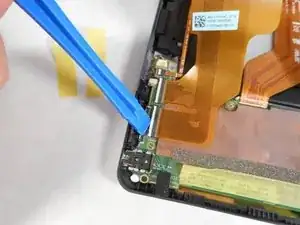

Поместите пластиковый монтажный инструмент за порт зарядки, ближе к внешнему краю устройства.

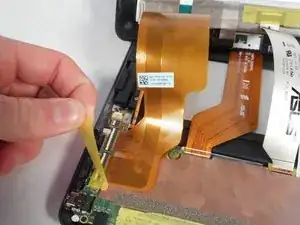

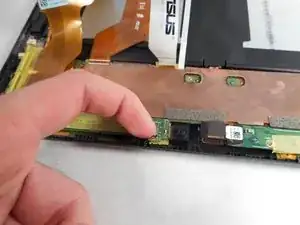

Аккуратно подденьте порт зарядки, отрывая его от рамки.

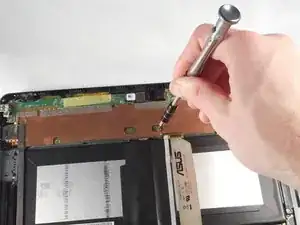

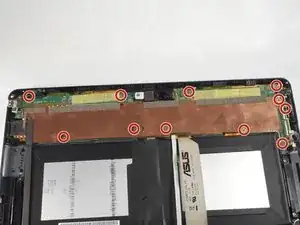

Удалите одиннадцать винтов 0.79 мм с головкой #000 вокруг материнской платы с помощью крестовой отвёртки Phillips #000.

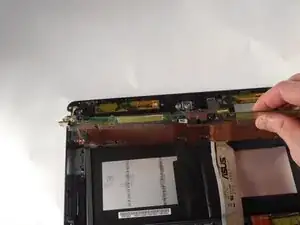

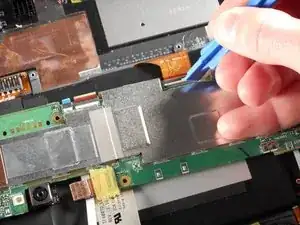

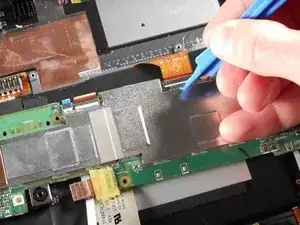

Используйте нейлоновую или металлическую лопатку, чтобы поддеть материнскую плату от задней панели.

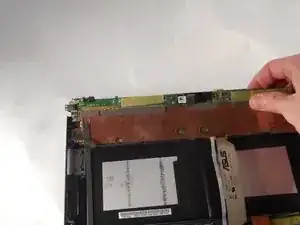

Когда материнская плата отстанет от клея, поднимите её рукой и отведите к противоположному концу задней панели.

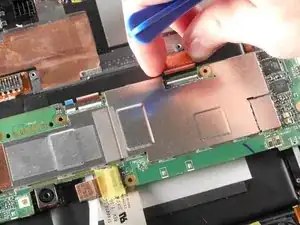

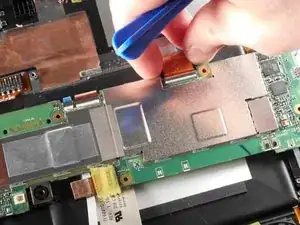

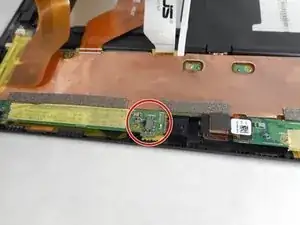

Поднимите белый рычажок с помощью пластикового монтажного инструмента, чтобы освободить соединение.

Аккуратно извлеките ленточный кабель порта зарядки из материнской платы. Он должен легко выйти вручную.

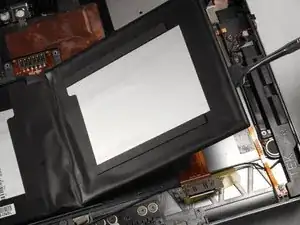

Используйте нейлоновую или металлическую лопатку, чтобы поддеть батарею от задней панели.

Переверните правую сторону батареи вверх, чтобы открыть доступ к кабелю порта зарядки.

Снимите порт зарядки и замените его.
