Замена материнской платы Chromo Noria

Вставьте пластиковый инструмент для вскрытия в щель между передней и задней панелями.

Проведите инструмент по периметру корпуса. По мере продвижения Вы увидите, как устройство открывается.

Осторожно переверните устройство.

Отложите заднюю панель в сторону, чтобы получить доступ к деталям устройства.

Поместите палец на конец ленты, ближайший к аккумулятору.

Отклейте ленту в направлении шлейфов, чтобы освободить провода аккумулятора.

С помощью пластиковой лопатки расположите инструмент вдоль кромки аккумулятора.

Будьте осторожны, не сгибайте и не повреждайте аккумулятор! Аккумуляторы содержат опасные материалы.

Проводите лопаткой по краям аккумулятора, чтобы отделить его от планшета.

Паяльники сильно нагреваются! Будьте осторожны при обращении. Если Вам нужен урок по использованию паяльника, нажмите сюда.

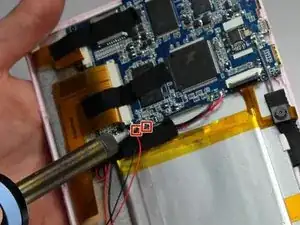

С помощью паяльника распаяйте оба провода аккумулятора. Провода аккумулятора находятся слева от шлейфа камеры.

Удалите аккумулятор.

Осторожно оторвите одну сторону чёрной ленты от платы.

Используя небольшой пластиковый инструмент для вскрытия, поднимите чёрный разъём вверх до характерного щелчка.

Теперь шлейф готов к извлечению.

Держа пинцетом шлейф непосредственно под чёрным разъёмом, аккуратно потяните шлейф из разъёма, одновременно подперев другую сторону устройства другой рукой.

Осторожно вытяните шлейф из разъёма.

С помощью лопатки снимите динамик с задней платы.

С помощью лопатки отсоедините динамик от тыльной стороны экрана.

Паяльники сильно нагреваются! Будьте осторожны при обращении. Если Вам нужен урок по использованию паяльника, нажмите сюда.

С помощью паяльника распаяйте оба провода от материнской платы.

Используя отвертку Phillips #00, выкрутите три винта длиной 3 мм, поворачивая отвертку против часовой стрелки.

Снимите три полоски ленты, фиксирующие провода на месте.

Разместите лопаточку на небольших чёрных фиксаторах по обеим сторонам шлейфов.

Аккуратно сдвиньте лопаткой фиксатор в сторону задней части шлейфа, чтобы разблокировать шлейф.

Извлеките шлейфы из их разъёмов.

Паяльники сильно нагреваются! Будьте осторожны при обращении. Если Вам нужен урок по использованию паяльника, нажмите сюда.

Распаяйте восемь соединений.

Поднимите материнскую плату и извлеките её.
