Замена экрана MID-7006

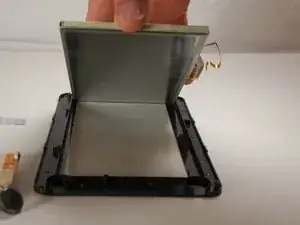

Используйте пластиковый инструмент для вскрытия, чтобы отстранить экран от задней крышки. Как только экран отслоится, полностью снимите заднюю крышку.

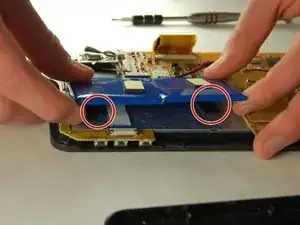

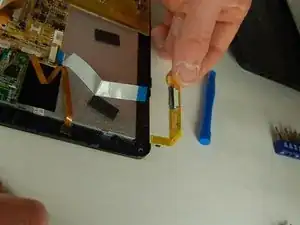

После разделения задней крышки и экрана снимите аккумулятор, осторожно отодвинув его от клейких подушек. После отделения аккумулятора от подушек отсоедините его от разъёма и отложите в сторону.

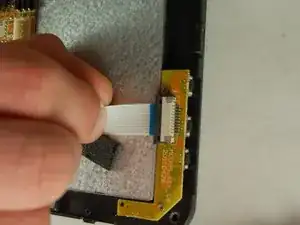

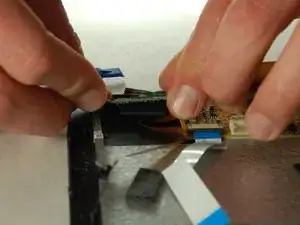

Далее снимите белую ленту с проводами с синими концами с платы в углу. Используйте пластиковый инструмент, чтобы оттянуть фиксатор по обеим сторонам разъёма. После оттягивания фиксаторов с обеих сторон аккуратно выньте белую ленту с проводами.

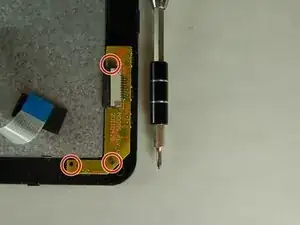

На этом шаге используйте маленькую крестообразную отвертку с битой PH00, чтобы выкрутить три винта на маленькой оранжевой плате.

С помощью пластикового инструмента для вскрытия извлеките камеру из её крепления.

На противоположной стороне от места, где была оранжевая плата, находится небольшая зелёная плата, её также необходимо снять. Осторожно отделите зелёную плату от клейкой подложки.

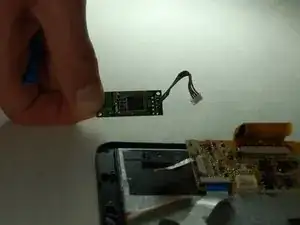

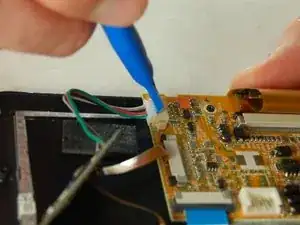

После отделения зелёной платы от подложки используйте пластиковый инструмент, чтобы помочь отсоединить плату от разъёма (аналогично отсоединению аккумулятора). После успешного отключения платы извлеките её и отложите в сторону.

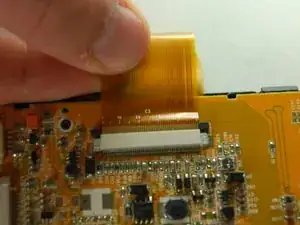

Далее необходимо снять широкую оранжевую ленту, соединяющую экран с платой.

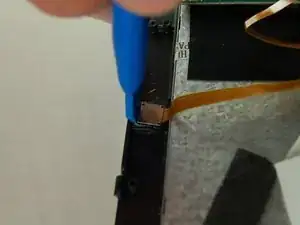

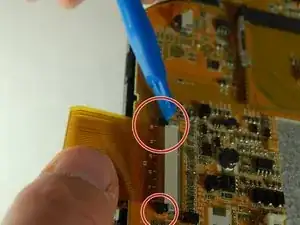

Используйте пластиковый инструмент, чтобы отвести фиксаторы по обеим сторонам разъёма.

Когда фиксаторы разблокированы (показано на снимке 2), аккуратно выньте оранжевую ленту.

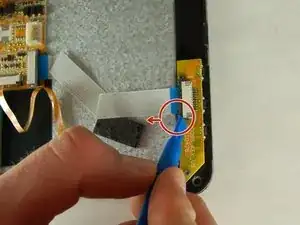

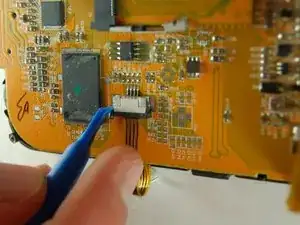

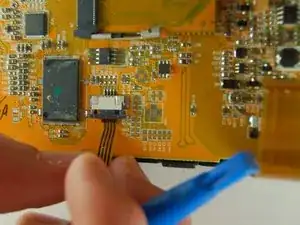

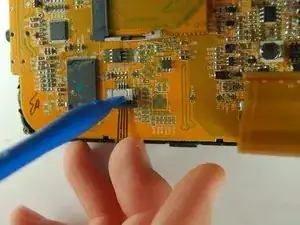

Точно так же, как в предыдущем шаге, используйте пластиковый инструмент, чтобы открыть фиксатор, затем аккуратно снимите провод.

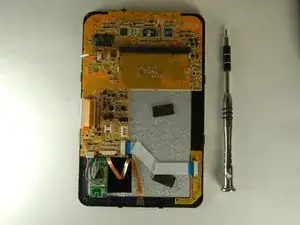

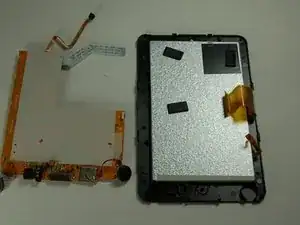

Так должен выглядеть ваш планшет на данном этапе ремонта.

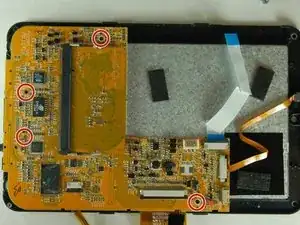

На этом шаге используйте маленькую крестообразную отвертку, чтобы выкрутить четыре винта, удерживающие основную плату на месте.

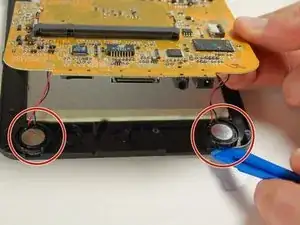

После снятия четырёх винтов подденьте основную плату и одновременно используйте пластиковый инструмент, чтобы вытащить динамики из их посадочных мест.

После успешного снятия основной платы аккуратно отложите её в сторону, следя за тем, чтобы не повредить.

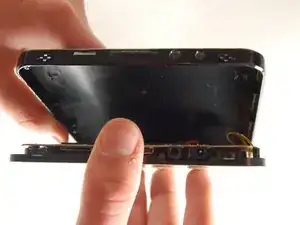

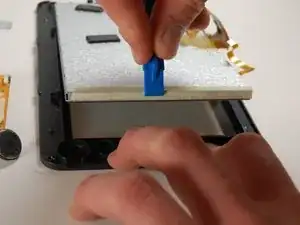

Используйте пластиковый инструмент для вскрытия, чтобы вынуть экран из корпуса, после чего замените экран.
