Замена материнской платы Kobo Clara BW (P365)

Разрядите аккумулятор ридера как можно сильнее перед началом ремонта. В идеале он должен быть полностью разряжен.

Опционально, чтобы ускорить разряд, перейдите в Еще → Настройки → Энергосбережение и конфиденциальность и установите Автоматически переходить в спящий режим через и Автоматически выключать через на значение Никогда.

Работая рядом с аккумулятором или на нем, не используйте острые металлические инструменты, чтобы не проколоть и не коротнуть аккумулятор.

Отключите все кабели и полностью выключите ридер.

Экран должен быть черным и показывать Powered off.

Положите ридер задней крышкой вверх.

Вставьте плоский край медиатора для вскрытия между рамкой и нижним левым углом задней крышки.

Надавите медиатором вниз под небольшим углом, пока он не соскользнёт под заднюю крышку.

Сдвиньте медиатор в сторону нижнего правого угла, чтобы освободить защелки вдоль нижнего края.

Уберите медиатор и снова вставьте его под нижний левый угол.

Разверните медиатор плоско под задней крышкой и поверните вокруг нижнего левого угла, чтобы освободить его защелки.

Если возникают трудности, попробуйте выкрутить медиатор, чтобы поднять угловые защелки из их пазов.

Сдвиньте медиатор в сторону верхнего левого угла, чтобы освободить защелки вдоль левой кромки.

На этом этапе вы должны иметь возможность схватить заднюю крышку и освободить оставшиеся защелки. Если не получается, сдвиньте медиатор под периметр задней крышки, пока не сможете захватить край.

Схватите левый край задней крышки и отведите его от ридера, чтобы освободить оставшиеся защелки.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с ридером и прижмите по периметру, пока все защелки не щелкнут на место.

Практически вся поверхность внутренних компонентов ридера покрыта тонким пластичным водонепроницаемым покрытием. Учитывайте следующее по ходу разборки:

Хотя это не повредит устройство, удаление покрытия лишит устройство защиты от воды.

Покрытие ломкое и может крошиться на множество мелких частиц. Нагревание покрытия помогает, но работа с ним по-прежнему занимает много времени.

Защёлки ZIF-разъёма покрыты гелем, который может заесть петлю и не дать защёлке полностью отщёлкнуться. Убедитесь, что защёлки полностью подняты перед отсоединением кабелей.

В зависимости от объёма ремонта может потребоваться полностью удалить покрытие с разъёмов и их кабелей.

Если покрытие становится слишком трудно обрабатывать, нагрейте его 90 секунд с помощью iOpener или фена.

Используйте чистый ноготь или плоский конец лопатки, чтобы поддеть и отключить нажимной разъём аккумулятора.

Не тяните за то, что похоже на прозрачную тянущую петлю. Эта петля закреплена за уплотнитель гнезда.

Вокруг ZIF-разъёмов материнской платы расположены различные мелкие, хрупкие поверхностные компоненты. Избегайте поддевания рядом с ними.

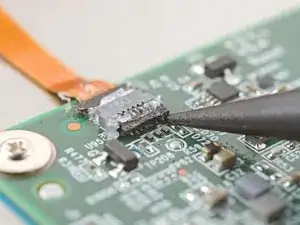

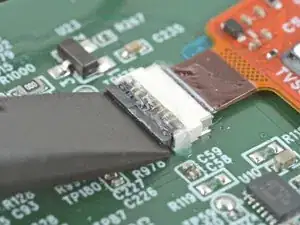

Используйте острый конец лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме кабеля кнопки питания.

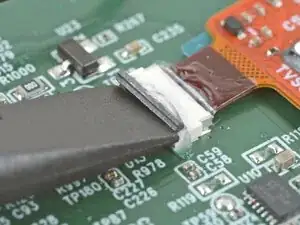

Фиксирующая защёлка должна быть почти вертикальной в разблокированном положении. Если это не так, осторожно сдвиньте защёлку вперёд, чтобы сжать гидроизоляционный гель и разблокировать её.

Возьмите кабель пинцетом с притуплёнными кончиками как можно ближе к головке и медленно и равномерно потяните его от ZIF-разъёма, чтобы отделить покрытие.

При повторной сборке:

Осмотрите головку кабеля и ZIF-разъём на предмет оставшегося покрытия, которое может помешать хорошему соединению.

Снимите покрытие — при необходимости подогревая кабель и ZIF-разъём, если покрытие становится слишком хрупким.

Внешний вид не важен! Нужно удалить только столько покрытия, чтобы кабель правильно сел в разъём.

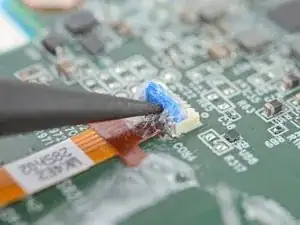

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме кабеля дигитайзера.

Фиксирующая защёлка должна быть почти вертикальной в разблокированном положении. Если это не так, осторожно сдвиньте защёлку вперёд, чтобы сжать гидроизоляционный гель и разблокировать её.

Возьмите кабель пинцетом с притуплёнными кончиками как можно ближе к головке и медленно и равномерно потяните его от ZIF-разъёма, чтобы отделить покрытие.

Если покрытие упирается, возможно, потребуется слегка подогреть его с помощью iOpener или фена.

При повторной сборке:

Осмотрите головку кабеля и ZIF-разъём на предмет оставшегося покрытия, которое может помешать хорошему соединению.

Снимите покрытие — при необходимости подогревая кабель и ZIF-разъём, если покрытие становится слишком хрупким.

Внешний вид не важен! Нужно удалить только столько покрытия, чтобы кабель правильно сел в разъём.

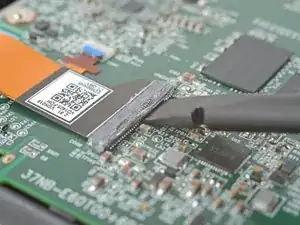

Используйте плоский конец лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме кабеля дисплея.

Фиксирующая защёлка должна быть почти вертикальной в разблокированном положении. Если это не так, осторожно сдвиньте защёлку вперёд, чтобы сжать гидроизоляционный гель и разблокировать её.

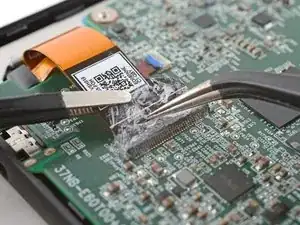

Возьмите кабель пинцетом с притуплёнными кончиками как можно ближе к головке и медленно и равномерно потяните его от ZIF-разъёма, чтобы отделить покрытие.

Если покрытие упирается, возможно, потребуется слегка подогреть его с помощью iOpener или фена.

При повторной сборке:

Осмотрите головку кабеля и ZIF-разъём на предмет оставшегося покрытия, которое может помешать хорошему соединению.

Снимите покрытие — при необходимости подогревая кабель и ZIF-разъём, если покрытие становится слишком хрупким.

Внешний вид не важен! Нужно удалить только столько покрытия, чтобы кабель правильно сел в разъём.

Тяните кабель дисплея от его ZIF-разъёма медленно и равномерно под прямым углом, чтобы отделить покрытие в углах.

Если возникают сложности, попробуйте покачивать кабель из стороны в сторону при вытягивании.

Когда кабель полностью выйдет из гнезда, приподнимите его и снимите оставшееся покрытие, удерживающее его на материнской плате.

Отведите кабель дисплея в сторону от кабеля подсветки, расположенного под ним.

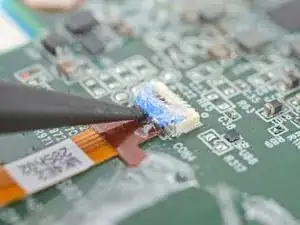

Используйте острый конец лопатки, чтобы приподнять фиксирующую защёлку на ZIF-разъёме кабеля подсветки.

Фиксирующая защёлка должна быть почти вертикальной в разблокированном положении. Если это не так, осторожно сдвиньте защёлку вперёд, чтобы сжать гидроизоляционный гель и разблокировать её.

Возьмите кабель пинцетом с притуплёнными кончиками как можно ближе к головке и медленно и равномерно потяните его от ZIF-разъёма, чтобы отделить покрытие.

Если покрытие упирается, возможно, потребуется слегка подогреть его с помощью iOpener или фена.

При повторной сборке:

Осмотрите головку кабеля и ZIF-разъём на предмет оставшегося покрытия, которое может помешать хорошему соединению.

Снимите покрытие — при необходимости подогревая кабель и ZIF-разъём, если покрытие становится слишком хрупким.

Внешний вид не важен! Нужно удалить только столько покрытия, чтобы кабель правильно сел в разъём.

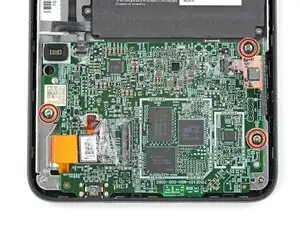

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 2,4 мм, фиксирующие материнскую плату.

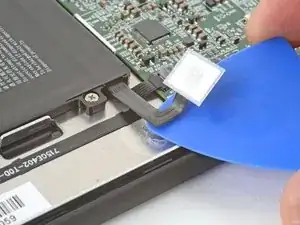

Вставьте кончик медиатора под гибкий кабель аккумулятора.

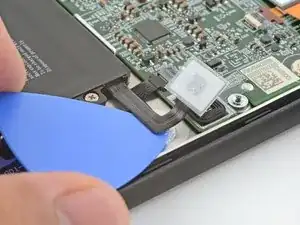

Проведите медиатором вдоль кабеля, чтобы отделить его от гидроизоляционного покрытия.

Вы, вероятно, оторвёте немного покрытия от рамки. Это нормально и не повлияет на работоспособность ридера.

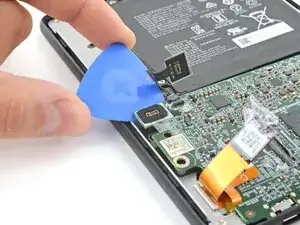

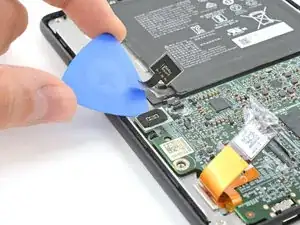

Подденьте медиатором верхний левый угол материнской платы и приподнимите её настолько, чтобы можно было захватить пальцами.

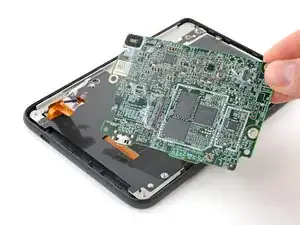

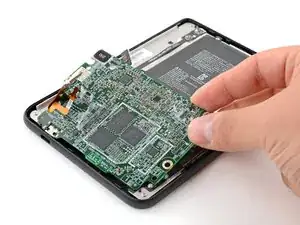

Поднимите верхний край материнской платы и потяните её к верхней части ридера, чтобы извлечь.

При повторной сборке:

Вставьте порт зарядки в его паз под небольшим вниз наклоном, прежде чем прижать материнскую плату к рамке.

Следуйте этому руководству, чтобы обновить VCOM на вашем ридере в соответствии с вашим экраном.
