Отключение материнской платы Kobo Clara BW (P365)

Разрядите батарею вашего eReader как можно больше перед началом ремонта. В идеале она должна быть полностью разряжена.

Для более быстрого разряда батареи перейдите в Дополнительно → Настройки → Экономия энергии и конфиденциальность и установите Автоматически переходить в спящий режим после и Автоматически отключать через на Никогда.

Работая над батареей или рядом с ней, не используйте острые металлические инструменты, чтобы избежать прокалывания и короткого замыкания батареи.

Отключите все кабели и полностью отключите ваш eReader.

Ваш экран должен быть черным и показывать сообщение "Выключен".

Положите ваш eReader так, чтобы задняя крышка была обращена вверх.

Вставьте плоский край лопатки между рамкой и нижним левым углом задней крышки.

Пробуйте опустить лопатку под небольшим углом, пока она не зайдет под заднюю крышку.

Проведите лопаткой к нижнему правому углу, чтобы освободить фиксаторы вдоль нижнего края.

Уберите лопатку и снова вставьте ее под нижний левый угол.

Угол лопатки должен быть плоским под задней крышкой, оберните его вокруг нижнего левого угла, чтобы освободить фиксаторы.

Если у вас возникли трудности, попробуйте повернуть лопатку, чтобы поднять фиксаторы уголков из их пазов.

Проведите лопаткой к верхнему левому углу, чтобы освободить фиксаторы вдоль левого края.

На этом этапе вы должны иметь возможность ухватиться за заднюю крышку и освободить ее оставшиеся фиксаторы. Если нет, вставьте лопатку под периметр задней крышки, пока не сможете ухватиться за край.

Ухватитесь за левый край задней крышки и поднимите его от eReader, чтобы освободить оставшиеся фиксаторы.

Снимите заднюю крышку.

При сборке выровняйте заднюю крышку над eReader и нажмите по периметру, пока все фиксаторы не защелкнутся обратно на место.

Практически вся поверхность внутренних компонентов eReader покрыта тонким водоотталкивающим слоем, похожим на пластик. Имейте в виду следующее, пока вы продолжаете разборку:

Хотя это не повредит вашему устройству, удаление покрытия подвергает устройство потенциальным повреждениям от воды.

Покрытие хрупкое и может расслаиваться на множество мелких кусочков. Нагревание покрытия помогает, но работа с ним все равно занимает много времени.

Зазорные tabs ZIF соединителей покрыты гелем, который может застрять в петле и не позволит язычку полностью разблокироваться. Убедитесь, что язычки полностью подняты перед отключением каких-либо кабелей.

В зависимости от вашего ремонта, вам может понадобиться полностью удалить покрытие с соединителей и их кабелей.

Если в какой-то момент работа с покрытием станет слишком сложной, нагрейте его в течение 90 секунд с помощью iOpener или фена.

Используйте чистый ноготь или плоский конец лопатки, чтобы поднять и отключить пресс-коннектор батареи press connector.

Не тяните за то, что выглядит как прозрачный язычок для вытаскивания коннектора. Язычок закреплен на прокладке сокета.

Рядом с ZIF соединителями материнской платы находятся различные мелкие, хрупкие компоненты на поверхности. Избегайте нажатия на них.

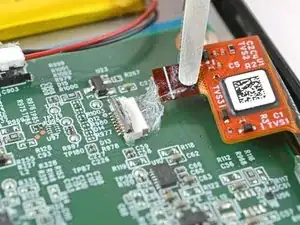

Используйте конец лопатки, чтобы приподнять язычок на ZIF коннекторе кабеля кнопки питания.

Язычок должен быть почти вертикальным, когда разблокирован. Если нет, аккуратно пододвиньте язычок вперед, чтобы сжать водоотталкивающий гель и разблокировать его.

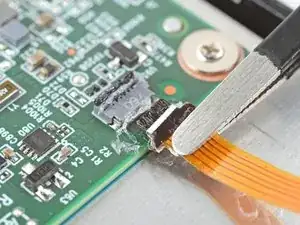

Используя пару тупоконечных пинцетов, ухватитесь за кабель поближе к головке и аккуратно и равномерно тяните его от его ZIF соединителя, чтобы отделить покрытие.

При сборке:

Проверьте головку кабеля и ZIF соединитель на предмет остаточного покрытия, которое может помешать надежному соединению.

Снимите покрытие — нагревая кабель и ZIF соединитель, когда покрытие становится слишком ломким.

Не обязательно, чтобы это выглядело красиво! Вам просто нужно удалить достаточно покрытия, чтобы кабель правильно сидел в своем соединителе.

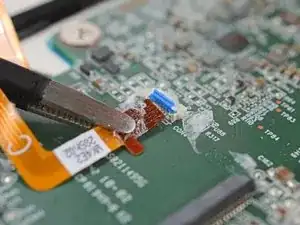

Используйте плоский конец лопатки, чтобы приподнять язычок на ZIF соединителе кабеля цифрализатора.

Язычок должен быть почти вертикальным, когда разблокирован. Если нет, аккуратно пододвиньте язычок вперед, чтобы сжать водоотталкивающий гель и разблокировать его.

Используя пару тупоконечных пинцетов, ухватитесь за кабель поближе к головке и аккуратно и равномерно тяните его от его ZIF соединителя, чтобы отделить покрытие.

Если покрытие трудно отделить, возможно, вам потребуется слегка нагреть его с помощью iOpener или фена.

При сборке:

Проверьте головку кабеля и ZIF соединитель на предмет остаточного покрытия, которое может помешать надежному соединению.

Снимите покрытие — нагревая кабель и ZIF соединитель, когда покрытие становится слишком ломким.

Не обязательно, чтобы это выглядело красиво! Вам просто нужно удалить достаточно покрытия, чтобы кабель правильно сидел в своем соединителе.

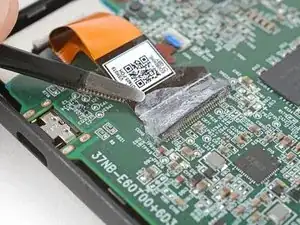

Используйте плоский конец лопатки, чтобы поднять фиксатор на разъёме ZIF кабеля дисплея.

Фиксатор должен быть почти вертикальным в разблокированном состоянии. Если это не так, аккуратно продвиньте фиксатор вперед, чтобы сжать герметизирующий гель и разблокировать его.

Используйте пару пинцетов с тупыми кончиками, чтобы схватить кабель ближе к разъёму и медленно и равномерно потянуть его от разъёма ZIF, чтобы отделить покрытие.

Если покрытие кажется стойким, вам может понадобиться слегка разогреть его с помощью iOpener или фена.

Во время сборки:

Проверьте разъём кабеля и разъём ZIF на предмет остаточного покрытия, которое может помешать хорошему контакту.

Снимите покрытие, нагревая кабель и разъём ZIF, если покрытие становится слишком хрупким.

Не обязательно, чтобы всё выглядело аккуратно! Вам просто нужно удалить достаточно покрытия, чтобы кабель правильно сидел в разъёме.

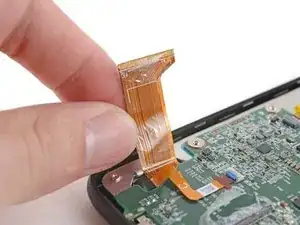

Медленно и равномерно потяните кабель дисплея от его разъёма ZIF на одном уровне, чтобы отделить покрытие на углах.

Если у вас возникают трудности, попробуйте немного покачать кабель из стороны в сторону во время вытягивания.

Как только кабель полностью выйдет из гнезда, поднимите его и снимите любое оставшееся покрытие, удерживающее его на материнской плате.

Уберите кабель дисплея с пути кабеля подсветки снизу.

Используйте конец лопатки, чтобы поднять фиксатор на разъёме ZIF кабеля подсветки.

Фиксатор должен быть почти вертикальным в разблокированном состоянии. Если это не так, аккуратно продвиньте фиксатор вперед, чтобы сжать герметизирующий гель и разблокировать его.

Используйте пару пинцетов с тупыми кончиками, чтобы схватить кабель ближе к разъему и медленно и равномерно потянуть его от разъёма ZIF, чтобы отделить покрытие.

Если покрытие кажется стойким, вам может понадобиться слегка разогреть его с помощью iOpener или фена.

Во время сборки:

Проверьте разъём кабеля и разъём ZIF на предмет остаточного покрытия, которое может помешать хорошему контакту.

Снимите покрытие, нагревая кабель и разъём ZIF, если покрытие становится слишком хрупким.

Не обязательно, чтобы всё выглядело аккуратно! Вам просто нужно удалить достаточно покрытия, чтобы кабель правильно сидел в разъёме.
