Замена передней панели Kobo Clara BW (P365)

Разрядите батарею ридера как можно сильнее перед началом ремонта. В идеале батарея должна быть полностью разряжена.

По желанию, чтобы ускорить разряд, перейдите в Ещё → Настройки → Энергосбережение и конфиденциальность и установите Автоматически переходить в спящий режим через и Автоматически выключать через в положение Никогда.

При работе на батареей или рядом с ней не используйте острые металлические инструменты, чтобы избежать прокола и короткого замыкания батареи.

Отключите все кабели и полностью выключите ридер.

Экран должен быть чёрным и отображать Powered off.

Положите ридер экраном вниз так, чтобы задняя крышка была сверху.

Вставьте плоский край медиатора между рамкой и нижним левым углом задней крышки.

Нажмите медиатором вниз под небольшим углом, пока он не соскользнёт под заднюю крышку.

Сдвиньте медиатор в сторону нижнего правого угла, чтобы отжать защёлки вдоль нижнего края.

Уберите медиатор и снова вставьте его под нижний левый угол.

Разверните медиатор плоско под задней крышкой и поверните вокруг нижнего левого угла, чтобы освободить его защёлки.

Если возникают затруднения, попробуйте провернуть медиатор, чтобы приподнять угловые защёлки из пазов.

Сдвиньте медиатор в сторону верхнего левого угла, чтобы освободить защёлки вдоль левой кромки.

На этом этапе вы должны уметь схватить заднюю крышку и освободить оставшиеся защёлки. Если нет, подведите медиатор под край задней крышки по периметру, пока не сможете захватить кромку.

Схватите левый край задней крышки и приподнимите его от ридера, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с корпусом ридера и нажмите по периметру, пока все защёлки не защёлкнутся на место.

Практически вся поверхность внутренних компонентов ридера покрыта тонким, похожим на пластик влагозащитным слоем. Имейте в виду следующее при дальнейшем разборе:

Хотя это не повредит устройство, удаление покрытия снижает защиту устройства от воздействия воды.

Покрытие ломкое и может крошиться на множество мелких фрагментов. Нагрев покрытия помогает, но работа с ним всё равно занимает много времени.

Фиксаторы ZIF покрыты гелевой субстанцией, которая может заедать петлю и помешать полностью разблокировать защёлку. Убедитесь, что фиксаторы полностью подняты перед отключением каких-либо кабелей.

В зависимости от ремонта может потребоваться полностью удалить покрытие с разъёмов и их кабелей.

Если покрытие становится слишком трудным для работы, прогрейте его 90 секунд с помощью iOpener или фена.

Используйте чистый ноготь или плоский конец лопатки, чтобы приподнять и отключить батарейный пресс‑разъём.

Не тяните за то, что похоже на прозрачную язычковую петлю. Этот язычок прикреплён к прокладке разъёма.

Отверткой Phillips снимите четыре винта длиной 3 мм, фиксирующие углы передней панели.

Экран зафиксирован слабым клеем по периметру передней панели и слоем покрытия у нижнего края.

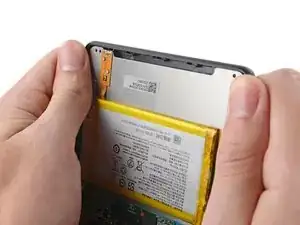

Погните верхний край передней панели вокруг экрана, чтобы разъединить клей.

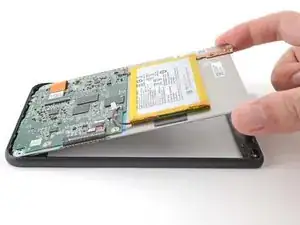

Приподнимите верхний край экрана, чтобы отделить оставшийся клей по периметру передней панели.

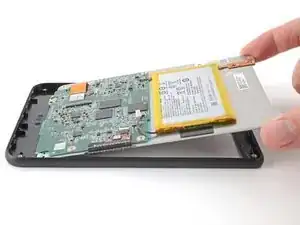

Сдвиньте экран к верхней части ридера, чтобы обнажить покрытие у нижнего края.

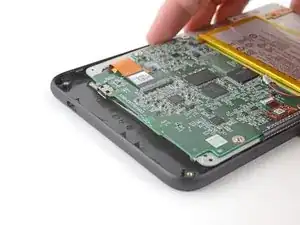

Поднимите экран и поверните его от нижнего края передней панели, чтобы отделить покрытие.

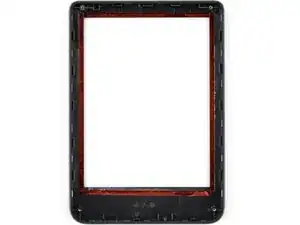

Снимите экран. Останется только передняя панель.

При сборке:

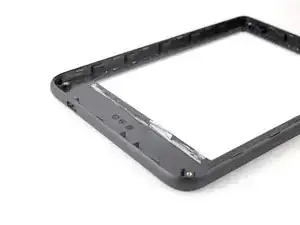

Если на заменяемой передней панели уже установлена клейкая лента, удалите защитную подложку. В противном случае используйте тонкую двустороннюю ленту, например Tesa Tape, чтобы заменить клей.

Совместите переднюю панель с экраном и надавите по периметру, пока защёлки не вернутся на место.
