Как откалибровать дисплей электронной книги Kobo
Используйте это руководство для калибровки E ink дисплея электронной книги Kobo. Это достигается путем изменения числа VCOM, или «общего напряжения», в вашей Kobo, чтобы оно соответствовало новой плате или новому E ink экрану.
Это руководство работает с моделями Kobo Libra Colour, Clara Colour и Clara BW (как N365, так и P365).
Число VCOM — это опорное напряжение, связанное с экраном устройства. Чтобы экран работал правильно, сохраненное значение должно точно соответствовать VCOM, напечатанному на экране. Вам потребуется изменить число VCOM при замене экрана или материнской платы.
Изменение числа VCOM рекомендуется только при ремонте дисплея или материнской платы. Если сохраненное на плате число VCOM значительно не совпадает с VCOM подключенного E-ink дисплея, вы можете наблюдать остаточные изображения или размытое/нечёткое изображение. Если несоответствие VCOM сохраняется длительное время, это может привести к необратимому повреждению E-ink дисплея.
Примечание: значение VCOM, отображаемое в настройках, может не совпадать с введенным значением VCOM по последней цифре.
Шаг 1
Проверьте кабель дисплея на наличие трехзначного числа VCOM.
Например: -2.81

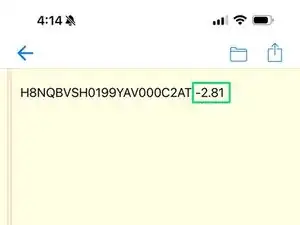

Если на вашем экране нет напечатанного числа VCOM, отсканируйте QR-код с помощью специального приложения для сканирования QR, чтобы получить число. Встроенное приложение камеры смартфона может не сработать.
Значение VCOM, зарегистрированное в вашей электронной книге, будет равно этому трехзначному числу, умноженному на 1000.
Например: -2.81 x 1000 = -2810
Шаг 2

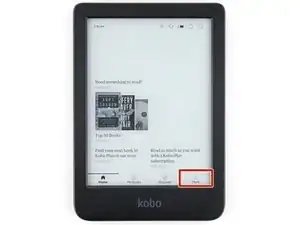

На главном экране выберите в правом нижнем углу Еще.

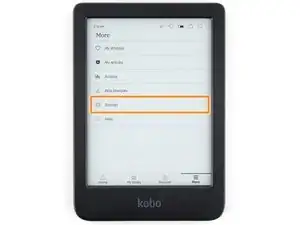

Выберите Настройки.

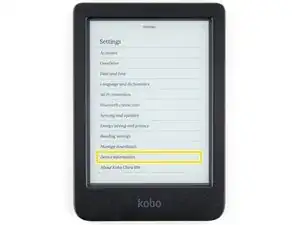

Выберите Информация об устройстве.
Шаг 3

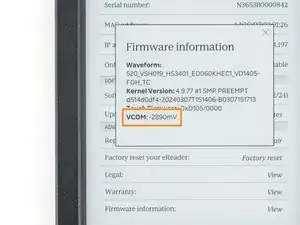

Найдите строку с названием Информация о прошивке и выберите Просмотреть.

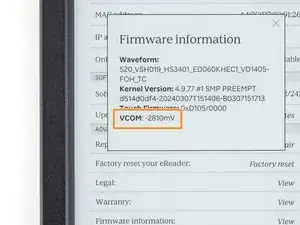

Число VCOM будет указано во всплывающем окне. Сравните его с VCOM вашего экрана.
Если числа VCOM совпадают, экран уже откалиброван — работа закончена! Если числа не совпадают, выполните следующие три шага, чтобы изменить число VCOM.
Шаг 4

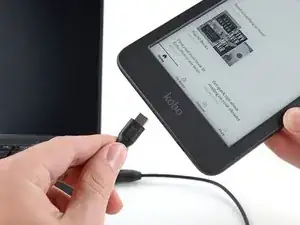

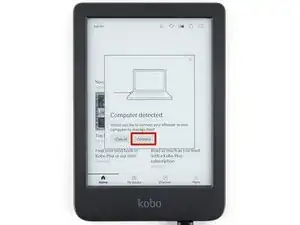

Подключите электронную книгу к компьютеру.

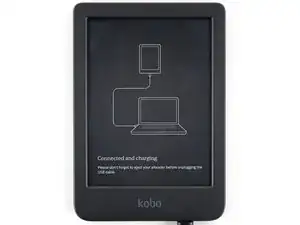

На устройстве появится запрос о подключении к компьютеру. Выберите Подключить.
Пока электронная книга подключена, ею нельзя пользоваться.
Если возникают проблемы с подключением к компьютеру, перейдите к разделу устранения неполадок.
Шаг 5

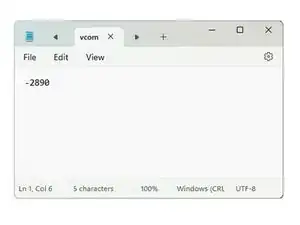

На компьютере с помощью текстового редактора создайте файл .txt с именем vcom, в котором будет только желаемое значение VCOM (включая знак минуса и умножение на 1000).
Например, если VCOM на заменяемом экране равен -2.89, файл должен содержать ровно -2890.

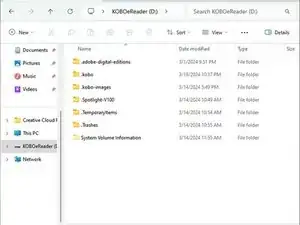

Найдите диск с именем KOBOeReader и откройте его.
Переместите файл vcom в этот диск.
Шаг 6
На компьютере извлеките электронную книгу.
После успешного извлечения устройства появится запрос на обновление числа VCOM. Выберите OK, чтобы обновить значение и перезапустить электронную книгу.
Если запрос не появляется, повторите предыдущий шаг, чтобы убедиться, что файл правильно отформатирован и назван.
Вернитесь на страницу Информация о прошивке и проверьте, обновилось ли число VCOM.
Если значение VCOM обновилось, вы закончили! Если нет, проверьте каждую инструкцию в этом руководстве, чтобы убедиться, что процедура выполнена правильно.
Обновленное значение VCOM может не совпадать с введенным числом до последней цифры. Пока оно близко — это нормально!
Заключение
Калибровка прошла неудачно? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
