Замена задней камеры Amazon Fire 5-го поколения

Убедитесь, что устройство выключено.

Извлеките карту micro-SD, если она установлена в Fire. Невыполнение этого требования может повредить саму карту micro-SD или считыватель карт micro-SD в устройстве.

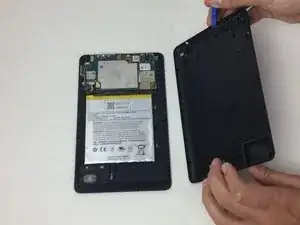

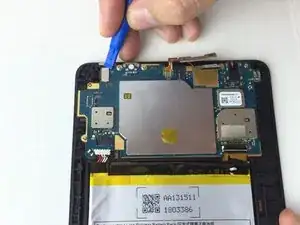

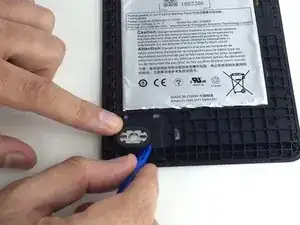

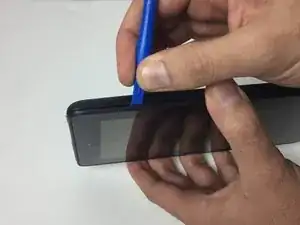

Подденьте динамик от корпуса с помощью iFixit Opening Tool.

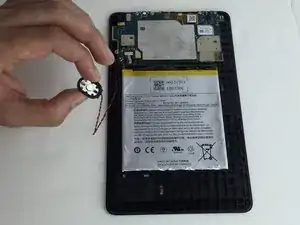

Поднимите динамик от устройства, чтобы освободить провода динамика из канавки в корпусе.

Осторожно: не тяните провода динамика из материнской платы.

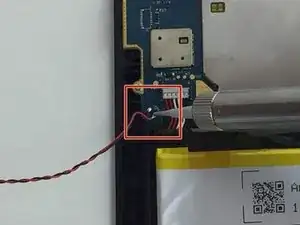

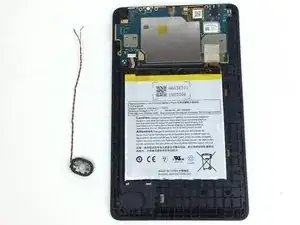

Отпаять провода динамика от материнской платы.

iFixit предлагает полезное руководство по пайке и выпаиванию здесь: Как паять и выпаивать соединения

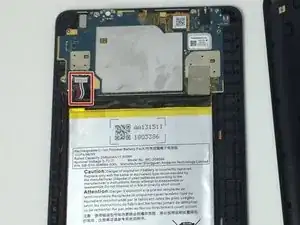

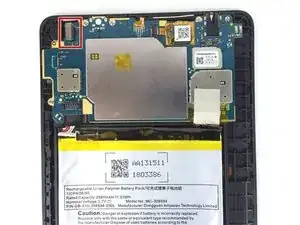

Разъем батареи расположен в верхнем левом углу батарейного блока Amazon Fire.

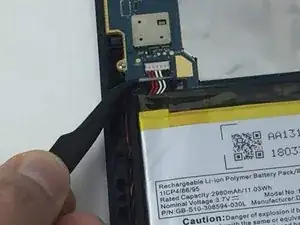

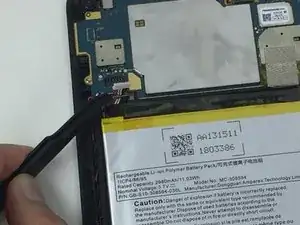

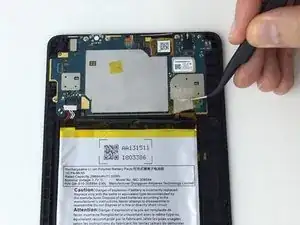

Чтобы отключить разъем батареи, используйте наклонные антистатические пинцеты и поднимите провода вверх и выньте их из разъёма.

Убедитесь, что вы вытягиваете сами провода разъёма батареи, а не сам разъём. Неправильное выполнение этого шага может привести к поломке разъёма.

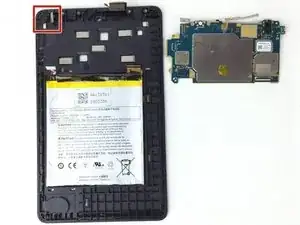

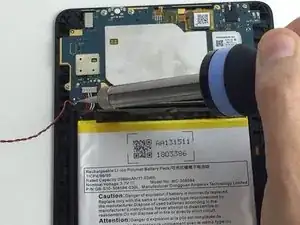

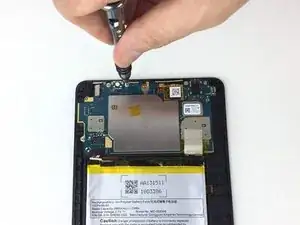

Используйте биту PH0 отвертки Phillips, чтобы выкрутить пять винтов длиной 2 мм на материнской плате. Эти винты окружены красным на изображении.

Убедитесь, что вы сохранили эти винты после снятия.

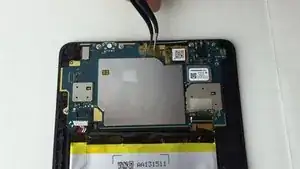

Кабель разъёма ЖК-дисплея и материнской платы имеет защитную накладку, которую нужно отогнуть пинцетом, чтобы обнажить сам разъём.

Осторожно потяните кабель разъёма вниз с помощью пинцета, чтобы отключить кабель.

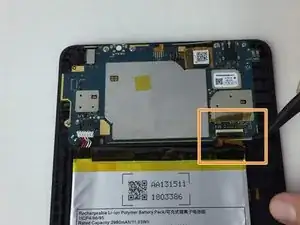

Кабель блокировки ЖК-цифрового сенсора на планшете Amazon Fire фиксируется замковым разъёмом на материнской плате.

Чтобы снять кабель, используйте iFixit Opening Tool, чтобы разблокировать разъём кабеля ЖК-цифрового сенсора.

После удаления разъёма кабеля используйте iFixit Opening Tool, чтобы отподать весь ЖК-цифровой сенсор от материнской платы.

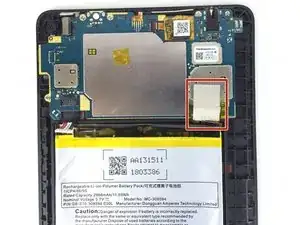

Удалите любую ленту, которая может покрывать разъём.

Кнопки регулировки громкости и питания необходимо сдвинуть, чтобы извлечь материнскую плату.

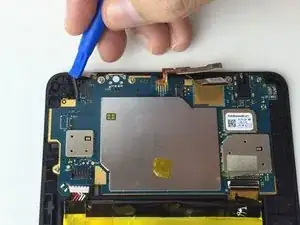

Чтобы переместить кнопки питания и громкости, используйте iFixit Opening Tool, чтобы поднять пластиковую оболочку вверх. Затем полностью снимите оболочку.

Убедитесь, что как кнопки громкости, так и кнопка питания свободны от пластиковой оболочки перед отделением материнской платы от корпуса.

Будьте очень осторожны при перемещении кнопок громкости, так как рядом с ними проходит хрупкий ленточный кабель цифрообработчика. Его легко повредить при работе в этой области.

Разъём кабеля задней камеры необходимо отключить, чтобы снять материнскую плату.

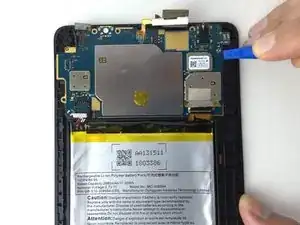

Чтобы снять разъём кабеля задней камеры, вставьте iFixit Opening Tool под разъём и подденьте его вверх.

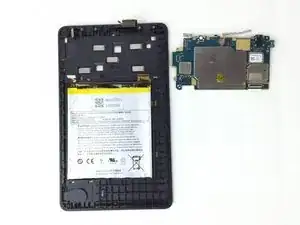

Разместите iFixit Opening Tool под материнской платой и потяните вверх, чтобы извлечь материнскую плату из корпуса.

Пожалуйста, обращайтесь с материнской платой в перчатках, так как кожные жиры могут повредить контакты на плате.

Задняя камера приклеена непосредственно к корпусу устройства адгезивом.

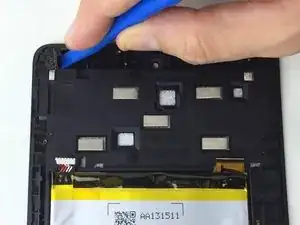

Чтобы удалить камеру, используйте пластиковый инструмент для вскрытия, чтобы поддеть её снизу и вынуть из посадочного места.
